Stellmotorregler

CRC110

  • Stellen Sie die perfekte Heizkurve ganz nach Ihren Bedürfnissen ein
  • Unübertroffene Regulierung
  • Einfache und schnelle Montage
  • Regler mit integriertem Stellmotor
Die Modellreihe CRC110 ist ein Regler mit integriertem Stellmotor zum Einsatz mit Mischern wie den Modellen VRG130 und VRB140, der auf den Messerwerten eines Außenfühlers basiert. Der Regler bietet einen hohen Komfort dank der Möglichkeit, die perfekte Heizkennlinie einzustellen und gleichzeitig Energie für den Hauseigentümer zu sparen. Die Regelung basiert auf den Messwerten des Außenfühlers und einer einstellbaren Heizkennlinie. Für die Heizkennlinie lässt sich ein Offset / eine Parallelverschiebung über ein externes Signal aktivieren, z. B. mithilfe von Nachteinstellungen. Bei Anwendungen mit gut gedämmten Gebäuden und Schnellheizungen, wie z. B. Heizkörperkreisläufen, kann ein Temperaturfilter aktiviert werden, um Änderungen aufgrund der Außentemperatur zu verzögern, so dass kein Ungleichgewicht zwischen dem geschätzten und tatsächlichen Heizbedarf entsteht.
Produktpalette

CRC11x

Einbauabmessungen für ESBE Serie CRx1x0 mit VRG100, VRG200, VRG300, VRH100 und VRB100
Art. Nr. Bezeichnung Spannung [V AC] Drehmoment [Nm] Hinweis
12820100 CRC111 230 6
12820300 CRC113 230 6 Mit Klemmdose und Pumpenansteuerung
12820500 CRC115 230 6 Netzteil mit UK Stecker
Einbauhilfe

Wie ESBE Stellmotorregler auf ESBE Mischer montieren

Einbaubeispiele

Einbaubeispiele
CRC110+VRG130

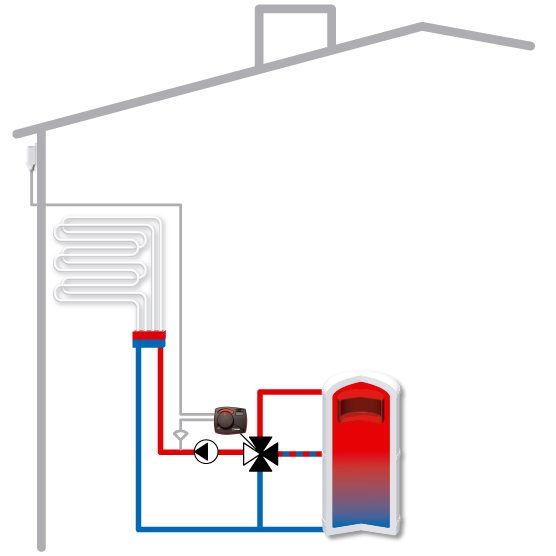

CRC110+VRB140
Technische Daten

Technische Daten

Fühler: Temperatursensor Typ NTC
Schutzart: IP41
Schutzklasse: II
Spannungsversorgung: 230 ± 10% V AC, 50 Hz
Leistungsaufnahme: 10 VA
Drehmoment: 6 Nm
ErP Temperaturregler-Klasse: III
Energieeffizienzbeitrag: 1,5 %
Laufzeit bei max. Geschwindigkeit: 30 s
Gewicht: 0,4 kg
Umgebungstemperatur, max.: +55 °C
Umgebungstemperatur, min.: -5 °C
Temperaturbereich, Vorlauffühler: +5 bis +95 °C
Temperaturbereich, Aussenfühler: -50 bis +70 °C

Konformität

Konformität
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Verdrahtung

Bitte beachten Sie die Montageanweisung
Zubehör- und Ersatzteile

Anbausätze

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
16000500 16000500 ARA803 ESBE ARA803 Adapterset, ESBE Ventile VRx, MG, G, F, BIV, H, HG. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Mit Stellmotor oder Regler erhältlich. download
16000800 16000800 ARA806 ESBE ARA806 Adapterset, Honeywell Centra Corona Ventile V5433A, V5433G, V5442A, V5442G. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16000900 16000900 ARA808 ESBE ARA808 Adapterset, Lovato Ventile. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16000600 16000600 ARA805 ESBE ARA805 Adapterset, Meibes Ventile. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16001000 16001000 ARA809 ESBE ARA809 Adapterset, PAW Ventile. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16000700 16000700 ARA807 ESBE ARA807 Adapterset, Watts Ventile. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16001100 16001100 ARA810 ESBE ARA810 Adapterset, WITA Ventile Minimix, Maximix, H10, H9GG, H9MS. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download

Ersatzteile

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
17053100 17053100 CRA911 ESBE CRA911 Vorlauffühler, 5m Kabel download
17055700 17055700 CRB914 ESBE CRB914 Datenkabel, 20m download
17056000 17056000 CRC911 ESBE CRC911 Außensensor download
17053300 17053300 CRA912 ESBE CRA912 Spannungsadapter, 230V - 24V download

Zubehör

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
16200700 16200700 ARA801 ESBE ARA801 Mikroschaltersatz ARA600. download
Download-Bereich

Download-Bereich

Art Herunterladen
Datenblatt CRC110 download
Montageanweisung CRC110 - Montage download
Montageanweisung CRC110 - Einstellungen (de, en, fi, fr, it, pl, ru, sv) download
Montageanweisung CRC110 - Einstellungen (cs, da, el, es, hr, ro, tr) download
Montageanweisung CRC113 download
Zertifikate Konformitätserklärung, CRC110 (en) download
Zertifikate Gebäudeprodukterklärung BPD3 (en) download
Anmeldung ErP Declaration (en) download
Zertifikate EAC certificate (RU) download
Bild CRC111, CRC115, hochauflösend download
Bild CRC113, hochauflösend download
2D-Bild CRC110 download
3D-Zeichnung (stp-Datei) CRC110 download
3D-Zeichnung (stp-Datei) CRC911 Außensensor download
