Controlador
CRA140
- Controlador de temperatura constante
- Protección de la temperatura de retorno
- Controlador con actuador integrado
- Rapidez y facilidad de instalación
El ESBE serie CRA140 es una combinación de controlador de la temperatura constante del caudal y la temperatura de retorno con actuador integrado diseñado especialmente para aplicaciones en las que hay que controlar 2 temperaturas de caudal. El controlador se ha diseñado para proporcionar una temperatura constante del caudal y al mismo tiempo mantener una segunda temperatura del caudal con una ventana de temperatura modificable. El ajuste de la temperatura se realiza mediante una interfaz de pantalla y palanca de mando muy fáciles de utilizar. Temperatura ajustable dentro del intervalo 5-95 ºC. El controlador compacto se ha diseñado para hacer funcionar válvulas rotatorias DN 15-50 y tiene un rango operativo de 90º.
Gama de productos
CRA14x
| N.º ref. | Referencia | Tensión [V CA] | Rango de temperatura [°C] | Par de torsión [Nm] | Peso [kg] |
| 12724100 | CRA141 | 230 | 5–95 | 6 | 0,7 |
Soporte para la instalación
How to mount ESBE Controller on ESBE valve (en)

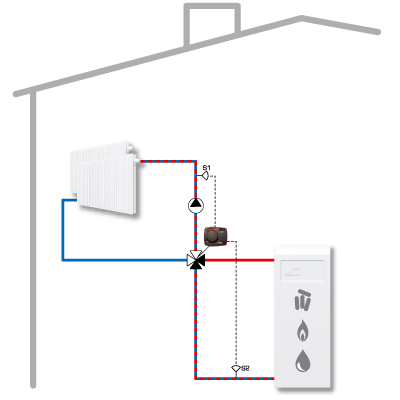

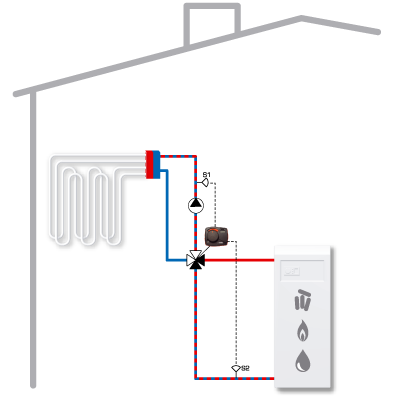

Ejemplos de instalación
Documentos
Datos técnicos
Datos técnicos
| Sonda: | Sonda de temperatura tipo NTC |
| Clasificación del alojamiento: | IP41 |
| Clase de protección: | II |
| Fuente de alimentación: | 230 ± 10% V CA, 50 Hz |
| Consumo eléctrico: | 10 VA |
| Par de torsión: | 6 Nm |
| Tiempo de funcionamiento a máxima. velocidad: | 30 s |
| Componentes suministrados: | • Unidad de actuador con dos sensores de caudal de tubería premontados |
| • Kit adaptador para válvulas ESBE VRG, VRB, VRH y MG, G, F, BIV, H y HG | |
| • Transformador de 230 V CA con enchufe para Europa | |
| Temperatura ambiente, máx.: | +55 °C |
| Temperatura ambiente, mín.: | -5 °C |
| Rango de temperatura - Sonda de tubería de caudal S1 y S2: | +5 a +95 °C |
Conformidad
EMC 2014/30/EU
RoHS3 2015/863/EU
Cableado
Accesorios y piezas de recambio
Kits adaptadores
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
16000500 | ARA803 | ESBE ARA803 Kit adaptador para válvulas ESBE serie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Viene con el actuador o controlador. |  |
|
 |
16000800 | ARA806 | ESBE ARA806 Kit adaptador para válvulas Honeywell Centra Corona, serie V5433A, V5433G, V5442A y V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Kit adaptador para válvulas Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16000600 | ARA805 | ESBE ARA805 Kit adaptador para válvulas Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Kit adaptador para válvulas PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Kit adaptador para válvulas Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Kit adaptador para válvulas WITA Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
17053100 | CRA911 | ESBE CRA911 Sonda de tubería de caudal, cable 5m | |
|
|
 |
17053300 | CRA912 | ESBE CRA912 Adaptador de tensión, 230 V, 24 V | |
|
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
16200700 | ARA801 | ESBE ARA801 Kit de conmutador auxiliar ARA600. | |
|
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | CRA140 |
|
| Instrucciones de instalación | CRA140: montaje |
|
| Instrucciones de instalación | CRA140: ajustes (en) |
|
| Certificado | Declaración de conformidad, CRA140 (en) |
|
| Certificado | Declaración de conformidad UK CA, CRA140 (en) |
|
| Certificado | Declaración de productos de construcción (BPD3) CRA140 (en) |
|
| Certificado | EAC Certificado (RU) |
|
| Certificado | UKRSEPRO Certificado (UA) |
|
| Imagen | CRA141, de alta resolución |
|
| 2D Imagen | CRA140 |
|
| Dibujo 3D (archivo stp) | CRA140 |
|
