Controlador
CRC140
- Controlador con compensación de tiempo atmosférico
- Protección de la temperatura de retorno
- Defina la curva de calefacción perfecta en función de sus necesidades
- Controlador con actuador integrado
El ESBE serie CRC140 es una combinación de controlador de la temperatura de retorno y compensación de tiempo atmosférico con actuador integrado diseñado especialmente para aplicaciones con circuito de calor, válvula de 4 vías y caldera sin tanque de almacenamiento. El controlador se ha diseñado para proporcionar un alto nivel de confort gracias a la posibilidad de definir una curva de calefacción característica perfecta y al mismo tiempo proteger la caldera de una temperatura de retorno demasiado baja o demasiado alta. El controlador compacto se ha diseñado para hacer funcionar válvulas rotatorias DN 15-50 y tiene un rango operativo de 90º.
Gama de productos
CRC14x
| N.º ref. | Referencia | Tensión [V CA] | Par de torsión [Nm] | Peso [kg] |
| 12824100 | CRC141 | 230 | 6 | 1,0 |
Soporte para la instalación
How to mount ESBE Controller on ESBE valve (en)

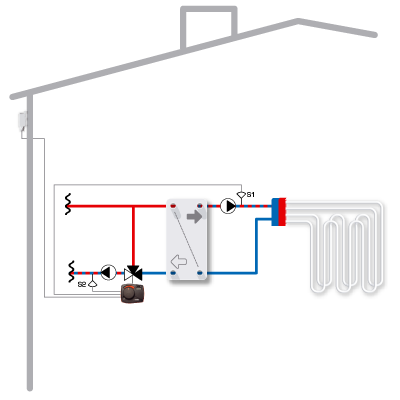

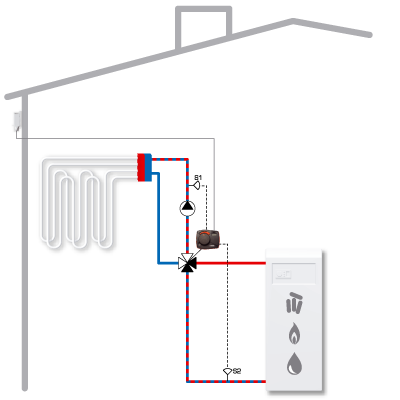

Ejemplos de instalación
Documentos
Datos técnicos
Datos técnicos
| Sonda: | Sonda de temperatura tipo NTC |
| Clasificación del alojamiento: | IP41 |
| Clase de protección: | II |
| Fuente de alimentación: | 230 ± 10% V CA, 50 Hz |
| Consumo eléctrico: | 10 VA |
| Par de torsión: | 6 Nm |
| Clase de controles de la temperatura ErP: | III |
| Contribución a la eficiencia energética: | 1,5 % |
| Tiempo de funcionamiento a máxima. velocidad: | 30 s |
| Componentes suministrados: | • Unidad de actuador con dos sensores de caudal de tubería premontados |
| • Kit adaptador para válvulas ESBE VRG, VRB, VRH y MG, G, F, BIV, H y HG | |
| • Sensor exterior con cable de 20 metros | |
| • Transformador de 230 V CA con enchufe para Europa | |
| Temperatura ambiente, máx.: | +55 °C |
| Temperatura ambiente, mín.: | -5 °C |
| Rango de temperatura - Sonda de tubería de caudal S1 y S2: | +5 a +95 °C |
| Rango de temperatura - Sonda de exterior: | –50 a +70 °C |
Conformidad
EMC 2014/30/EU
RoHS3 2015/863/EU
Cableado
Accesorios y piezas de recambio
Kits adaptadores
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
16000500 | ARA803 | ESBE ARA803 Kit adaptador para válvulas ESBE serie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Viene con el actuador o controlador. |  |
|
 |
16000800 | ARA806 | ESBE ARA806 Kit adaptador para válvulas Honeywell Centra Corona, serie V5433A, V5433G, V5442A y V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Kit adaptador para válvulas Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16000600 | ARA805 | ESBE ARA805 Kit adaptador para válvulas Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Kit adaptador para válvulas PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Kit adaptador para válvulas Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Kit adaptador para válvulas WITA Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
17053100 | CRA911 | ESBE CRA911 Sonda de tubería de caudal, cable 5m | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Cable de comunicación, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Sonda de exterior | |
|
|
 |
17053300 | CRA912 | ESBE CRA912 Adaptador de tensión, 230 V, 24 V | |
|
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
16200700 | ARA801 | ESBE ARA801 Kit de conmutador auxiliar ARA600. | |
|
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | CRC140 |
|
| Instrucciones de instalación | CRC140: montaje |
|
| Instrucciones de instalación | CRC140: ajustes (en) |
|
| Certificado | Declaración de conformidad, CRC140 (en) |
|
| Certificado | Declaración de conformidad UK CA, CRC140 (en) |
|
| Certificado | Declaración de productos de construcción (BPD3) CRC140 (en) |
|
| Declaración | ErP Declaration (en) |
|
| Certificado | EAC Certificado (RU) |
|
| Certificado | UKRSEPRO Certificado (UA) |
|
| Imagen | CRC141, de alta resolución |
|
| 2D Imagen | CRC140 |
|
| Dibujo 3D (archivo stp) | CRC140 |
|
| Dibujo 3D (archivo stp) | CRC911 Sonda de exterior |
|
