Unidad de circulación, temperatura fija
GFA100
- Control termostático de temperatura constante
- Ajuste de temperatura regulable
- Aislamiento térmico de alta calidad
- Bomba de circulación de alta eficiencia
La serie GFA100 de ESBE es una unidad de circulación de mezcla diseñada para circuitos de calefacción en los que se requiere un control de la temperatura constante. Equipada con dos válvulas de cierre con termómetros, válvula de retención, aislamiento térmico de alta calidad y bomba de circulación de alta eficiencia. La GFA100 se suministra con una válvula mezcladora termostática de 3 vías para el control constante de la temperatura del circuito de calefacción. La válvula mezcladora termostática tiene un ajuste de la temperatura regulable.
Gama de productos
GFA111
| N.º ref. | Referencia | DN | Tipo de bomba | Rango de temperatura [°C] | Conexión I | Conexión J | Peso [kg] |
| 61020100 | GFA111 | 25 | Wilo 25/6 | 20–55 | G 1" | G 1½" | 5,4 |
| 61020200 | GFA111 | 32 | Wilo 25/7,5 | 20–55 | G 1¼" | G 1½" | 6,0 |
GFA112
| N.º ref. | Referencia | DN | Tipo de bomba | Rango de temperatura [°C] | Conexión I | Conexión J | Peso [kg] |
| 61020300 | GFA112 | 25 | Grundfos 25-50 | 20–55 | G 1" | G 1½" | 5,5 |
| 61020400 | GFA112 | 32 | Grundfos 25-70 | 20–55 | G 1¼" | G 1½" | 6,1 |
Soporte para la instalación
Guía para instaladores, Unidades de Circulación (en)
Funcionamiento

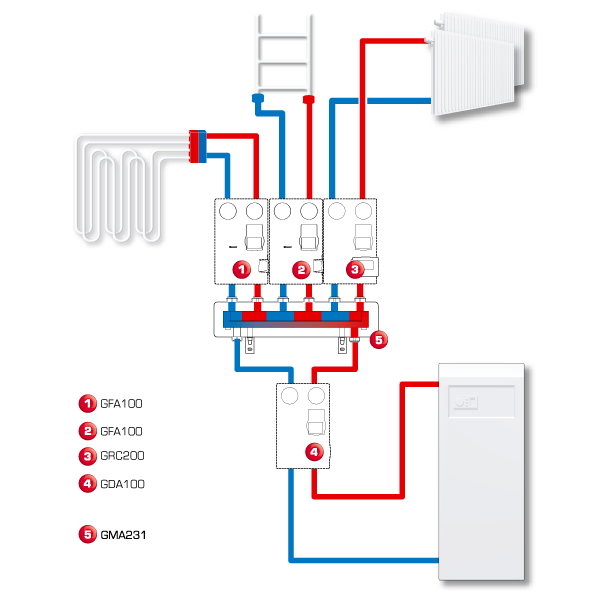

Ejemplos de instalación
Datos técnicos
Datos técnicos
| Clase de presión: | PN 6 |
| Presión de trabajo: | 0,6 MPa |
| Aislamiento: | EPP λ 0,036 W/mK |
| EEI (Índice de eficacia energética): | <0,21 |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba) |
| Medios, Mezclas de agua/etanol: | máx. 28 % |
| Temperatura del medio, máx.: | +110 °C |
| Temperatura del medio, mín.: | 0 °C |
| Temperatura ambiente, máx.: | +50 °C |
| Temperatura ambiente, mín.: | 0 °C |
| Conexiones, Rosca interna (G): | ISO 228/1 |
| Conexiones, Rosca externa (G): | ISO 228/1 |
| Material, en contacto con agua |
Componentes de: Latón, hierro fundido, acero Material de sellado de: PTFE, fibra aramida, EPDM |
La bomba de circulación integrada
| Grundfos UPM3 25-50 | |
| Fuente de alimentación | 230 ± 10% V AC, 50/60 Hz |
| Consumo eléctrico | 2 — 34 W |
| Clasificación del alojamiento | IP X4D |
| Clase de aislamiento | F |
| EEI (Índice de eficacia energética) | <0,20 |
| Grundfos UPM3 25-70 | |
| Fuente de alimentación | 230 ± 10% V AC, 50/60 Hz |
| Consumo eléctrico | 2 — 53 W |
| Clasificación del alojamiento | IP X4D |
| Clase de aislamiento | F |
| EEI (Índice de eficacia energética) | <0,20 |
| Wilo Yonos Para 25/6-130 RKA | |
| Fuente de alimentación | 230 ± 10% V AC, 50/60 Hz |
| Consumo eléctrico | 3 — 45 W |
| Clasificación del alojamiento | IP X4D |
| Clase de aislamiento | F |
| EEI (Índice de eficacia energética) | <0,20 |
| Wilo Yonos Para 25/7,5 RKA | |
| Fuente de alimentación | 230 ± 10% V AC, 50/60 Hz |
| Consumo eléctrico | 3 — 76 W |
| Clasificación del alojamiento | IP X4D |
| Clase de aislamiento | F |
| EEI (Índice de eficacia energética) | <0,21 |
Válvula integrada
| ESBE VTA572, DN20-4,5 | |
| Caída máx. de presión diferencial | 100kPa (1bar) |
| Rango de temperatura | 20 - 55⁰C |
| Estabilidad de la temperatura | ±3⁰C * |
| * | * Válido a una presión de agua caliente/fría invariable, velocidad mínima de caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C y diferencia de temperatura máxima recomendada entre la entrada de agua fría/agua de retorno y la salida de agua mezclada: 10 °C |
| ESBE VTA572, DN25-4,8 | |
| Caída máx. de presión diferencial | 100kPa (1bar) |
| Rango de temperatura | 20 - 55⁰C |
| Estabilidad de la temperatura | ±3⁰C * |
| * | * Válido a una presión de agua caliente/fría invariable, velocidad mínima de caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C y diferencia de temperatura máxima recomendada entre la entrada de agua fría/agua de retorno y la salida de agua mezclada: 10 °C |
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, artículo 4.3
ErP 2015
Dimensionamiento
Cableado
Accesorios y piezas de recambio
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
37101200 | VTA957 | ESBE VTA957 Kit de intercambio serie VTA570, 20-43 ºC | VTA570 |  |
|
 |
67000600 | GSP903 | ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete | |
|
|
 |
67003400 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN 32, 2 piezas / paquete | DN32 | |
|
 |
67004400 | GSP910 | ESBE GSP910 Aislamiento, Unidad de circulación DN 25/32 | |
|
|
 |
67000100 | GSP901 | ESBE GSP901 Bomba RKA 25/6 Wilo | DN25 | |
|
|
67000300 | GSP901 | ESBE GSP901 Bomba RKA 25/7.5 Wilo | DN32 | |
|
 |
67000400 | GSP901 | ESBE GSP901 Bomba UPM3 25-50 Grundfos | DN25 | |
|
|
67000500 | GSP901 | ESBE GSP901 Bomba UPM3 25-70 Grundfos | DN32 | |
|
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
66001100 | GMA411 | ESBE GMA411 Separación hidráulica para 1 unidad de circulación | |
|
|
 |
66001200 | GMA421 | ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. | |
|
|
 |
66001300 | GMA431 | ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. | |
|
|
 |
66001400 | GMA441 | ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. | |
|
|
 |
66001500 | GMA451 | ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. | |
|
|
 |
66001600 | GMA521 | ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. | |
|
|
 |
66001700 | GMA531 | ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. | |
|
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | GFA100 |
|
| Instrucciones de instalación | GFA100 (de, en, fr, it, pl, sv) |
|
| Instrucciones de instalación | GFA100 (cs, ee, fi, ru) |
|
| Instrucciones de instalación | GFA100, Wilo Bompa |
|
| Instrucciones de instalación | GFA100, Grundfos Bompa (en) |
|
| Certificado | Declaración de conformidad, GFA100 (en) |
|
| Certificado | Declaración de productos de construcción BPD3, GFA100 (en) |
|
| Certificado | EAC Certificado (RU) |
|
| Imagen | GFA111, de alta resolución |
|
| Imagen | GFA112, de alta resolución |
|
| 2D Imagen | GFA111 |
|
| 2D Imagen | GFA112 |
|
| Dibujo 3D (archivo stp) | GFA111, DN25 |
|
| Dibujo 3D (archivo stp) | GFA111, DN32 |
|
| Dibujo 3D (archivo stp) | GFA112, DN25 |
|
| Dibujo 3D (archivo stp) | GFA112, DN32 |
|
Materiales relacionados
Productos relacionados
 |
GMA100 | La serie GMA100 es un colector para 2 ó 3 unidades de circulación que incluye aislamiento conforme a la EnEV2014 y soportes para la pared. | ||
 |
GMA200 | La serie GMA200 es un colector para 2 ó 3 unidades de circulación que incluye aislamiento conforme a la EnEV2014 y soportes para la pared. | ||
 |
GMA400, GMA500 | Las series GMA400 y GMA500 son colectores para unidades de circulación que incluyen aislamiento térmico conforme a EnEV2014 y soportes para la pared | Hoja de datos | Instrucciones de instalación |
Aplicaciones
Unidad de circulación con control termostático de la temperatura definida para calefacción por suelo radiante.
