Unidad de circulación, función mezcladora

GRA300

  • Control excelente del caudal gracias a la progresividad de la válvula
  • Lista para el uso con la mayoría de los controladores disponibles en el mercado
  • Aislamiento térmico de alta calidad
  • Diseño compacto
  • Conexión "Quick fit" entre la válvula y el actuador

La serie GRA300 de ESBE es una unidad de circulación de mezcla diseñada para circuitos de calefacción en los que se requiere un control muy preciso de la temperatura y el caudal. Equipada con dos válvulas de cierre con termómetros, válvula de retención, aislamiento térmico de alta calidad y bomba de circulación de alta eficiencia.

La GRA300 se suministra con la válvula mezcladora progresiva rotativa de 3 vías y el actuador. La unidad de circulación de mezcla garantiza los mejores resultados de regulación independientemente de la velocidad del caudal y cuenta con un bajo riesgo de sobredimensionamiento gracias a las características de la válvula progresiva, así como la posibilidad de funcionamiento con la mayoría de los controladores disponibles en el mercado.

Gama de productos

GRA311

N.º ref. Referencia DN Tipo de bomba Conexión I Conexión J Peso [kg]
61043100 GRA311 20 Wilo 15/7,5 G ¾" G 1" 4,5
Soporte para la instalación

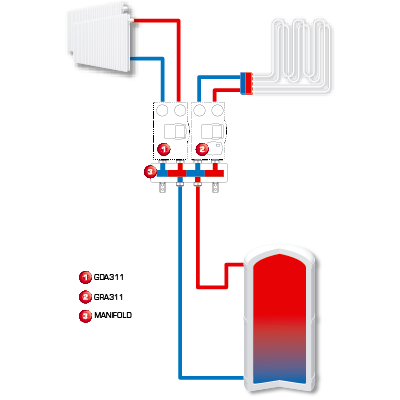

Ejemplos de instalación

Ejemplos de instalación

Documentos

Datos técnicos

Datos técnicos

Clase de presión: PN 6
Presión de trabajo: 0,6 MPa
Aislamiento: EPP λ 0,036 W/mK
EEI (Índice de eficacia energética): < 0,21
Medios, Agua de calefacción: conforme a VDI2035
Medios, Mezclas de agua/glicol: máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba)
Medios, Mezclas de agua/etanol: máx. 28 %
Temperatura del medio, máx.: +110 °C
Temperatura del medio, mín.: 0 °C
Temperatura ambiente, máx.: +50 °C
Temperatura ambiente, mín.: 0 °C
Conexiones, Rosca interna (G): ISO 228/1
Conexiones, Rosca externa (G): ISO 228/1
Material, en contacto con agua Componentes de: Latón, hierro fundido, acero
Material de sellado de: PTFE, fibra aramida, EPDM

La bomba de circulación integrada

Wilo RSTG 15/7,5
Fuente de alimentación 230 ± 10% V AC, 50/60 Hz
Consumo eléctrico 4 — 75 W
Clasificación del alojamiento IP X4D
Clase de aislamiento F
EEI (Índice de eficacia energética) <0,21

Válvula integrada

ESBE VRG430, DN20-8
Clase de presión PN10
Kvs 8
Caída máx. de presión diferencial 100 kPa (1 bar)
Presión de cierre 200 kPa (2 bares)
Tasa de fuga en % de caudal <0,05%*
* Presión diferencial 100 kPa (1 bar)

Actuador integrado

ESBE ARA661 Quick Fit
Señal de control 3 puntos SPDT
Fuente de alimentación 230 ± 10% V AC, 50Hz
Consumo eléctrico 5 VA
Tiempo de funcionamiento 90° 120 s
Clasificación del alojamiento IP41
Clase de protección II
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
ErP 2009/125/EU
ErP 2015
EnEV 2014

Dimensionamiento

Dimensionamiento
Guía de dimensionamiento - Véase la hoja de datos

Cableado

Vea las instrucciones de instalación

Características de la válvula VRG430, DN20

Características de la válvula VRG430, DN20
Accesorios y piezas de recambio

Piezas de recambio

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
67003500 67003500 GSP933 ESBE GSP933 Válvula de bola DN 20 DN20 download download
67000600 67000600 GSP903 ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete download download
67003300 67003300 GSP933 ESBE GSP933 Válvulas de bola con termómetro DN20 G¾", 2 piezas / paquete DN20, G¾" download download
67003800 67003800 GSP933 ESBE GSP933 Válvulas de bola con termómetro DN20 G1", 2 piezas / paquete DN20, G1" download download
67003000 67003000 GSP930 ESBE GSP930 Aislamiento, Unidad de circulación DN 20 download download
67006100 67006100 GSP961 ESBE GSP961 Actuador ARA661 120s 230V 3p QF download download
67000700 67000700 GSP912 ESBE GSP912 Kit adaptador VRG y ARA DN20-DN32 download download
67003100 67003100 GSP931 ESBE GSP931 Bomba RSTG 15/7,5 Wilo download download
67003900 67003900 GSP932 ESBE GSP932 Cable PWM, Wilo RSTG, 3m download download

Opciones

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
66000600 66000600 GMA331 ESBE GMA331 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. DN20 download download
66000500 66000500 GMA321 ESBE GMA321 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. DN20 download download
Área de descarga

Área de descarga

Tipo Vista previa Descargar
Hoja de datos GRA300 download
Instrucciones de instalación GRA300 (en, pl, ru, sv) download
Instrucciones de instalación GRA300 (de, en, es, fr, it, nl) download
Certificado Declaración de conformidad, GRA300 (en) download
Certificado Declaración de productos de construcción BPD3, GRA300 (en) download
Certificado EAC Certificado (RU) download
Imagen GRA311, de alta resolución download
2D Imagen GRA311 download
Dibujo 3D (archivo stp) GRA311, DN20 download
