Unidad de la temperatura de retorno, función mezcladora, termostática

GST100

  • Control termostático de temperatura constante
  • Disponible con ajuste de la temperatura fija o regulable
  • Aislamiento térmico de alta calidad
  • Bomba de circulación de alta eficiencia

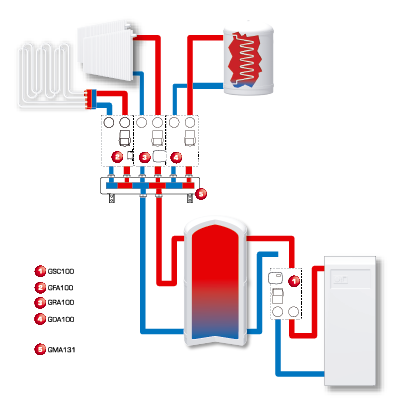

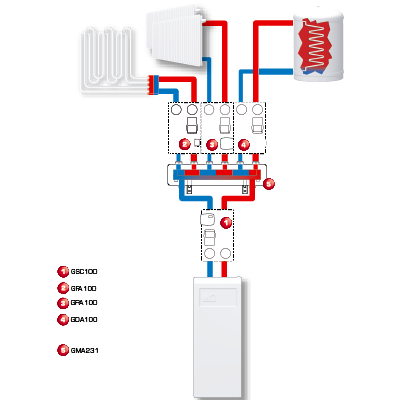

La serie GST100 de ESBE es una unidad de temperatura de retorno diseñada para aplicaciones en las que se requiere un control de la temperatura de retorno. Equipada con dos válvulas de cierre con termómetros, válvula de retención, aislamiento térmico de alta calidad y bomba de circulación de alta eficiencia. La GST100 se suministra con una válvula mezcladora termostática de 3 vías, disponible en dos versiones: ajuste de la temperatura fija o regulable.
Gama de productos

GST130, Ajuste fijo de la temperatura

N.º ref. Referencia DN Tipo de bomba Rango de temperatura [°C] Conexión I Conexión J Peso [kg] Nota
61120100 GST131 25 Wilo 25/6 50/55/60 G 1" G 1½" 5,0 Las unidades de temperatura de retorno serie GST130 se suministran con tres elementos de cera: 50/55/60 ºC. Valor de fábrica: 55 ºC.

GST140, Ajuste regulable de la temperatura

N.º ref. Referencia DN Tipo de bomba Rango de temperatura [°C] Conexión I Conexión J Peso [kg]
61120200 GST141 25 Wilo 25/6 50–75 G 1" G 1½" 5,4
Datos técnicos

Datos técnicos

Clase de presión: PN 6
Presión de trabajo: 0,6 MPa
Aislamiento: EPP λ 0,036 W/mK
EEI (Índice de eficacia energética): <0,20
Medios, Agua de calefacción: conforme a VDI2035
Medios, Mezclas de agua/glicol: máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba)
Medios, Mezclas de agua/etanol: máx. 28 %
Temperatura del medio, máx.: +100 °C
Temperatura del medio, mín.: 0 °C
Temperatura ambiente, máx.: +50 °C
Temperatura ambiente, mín.: 0 °C
Conexiones, Rosca interna (G): ISO 228/1
Conexiones, Rosca externa (G): ISO 228/1
Material, en contacto con agua Componentes de: Latón, hierro, cobre
Material de sellado de: PTFE, fibra aramida, EPDM

La bomba de circulación integrada

Wilo Yonos Para 25/6-130 RKA
Fuente de alimentación 230 ± 10% V AC, 50/60 Hz
Consumo eléctrico 3 — 45 W
Clasificación del alojamiento IP X4D
Clase de aislamiento F
EEI (Índice de eficacia energética) <0,20

Válvula integrada

ESBE VTC317, DN20-3,2 55°C
Caída máx. de presión diferencial 100kPa (1bar)
Temperatura de apertura 55 ± 2°C
Tasa de fuga en % de caudal A-AB: Sellado hermético;
B-AB: máx. 3% de Kvs
Rango de operación Kv/Kv min., A-AB 100
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, artículo 4.3
ErP 2009/125/EU
ErP 2015
EnEV 2014

Dimensionamento

Dimensionamento
Guía de dimensionamiento - Véase la hoja de datos

Cableado

Vea las instrucciones de instalación
Accesorios y piezas de recambio

Piezas de recambio

N.º ref. Referencia Designación Nota Manual de instrucciones
67000600 67000600 GSP903 ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete download
57000200 57000200 VTC931 ESBE VTC931 Termostato 55°C download
57000300 57000300 VTC931 ESBE VTC931 Termostato 60°C VTC317 download
67000100 67000100 GSP901 ESBE GSP901 Bomba RKA 25/6 Wilo DN25 download
67000300 67000300 GSP901 ESBE GSP901 Bomba RKA 25/7.5 Wilo DN32 download
67000400 67000400 GSP901 ESBE GSP901 Bomba UPM3 25-50 Grundfos DN25 download
67000500 67000500 GSP901 ESBE GSP901 Bomba UPM3 25-70 Grundfos DN32 download
