Keringtető egység, állandó hőmérséklet
GFF100
- Állandó hőmérséklet-szabályozás a termoszelepnek köszönhetően
- Állítható átfolyási hőmérséklet-beállítások
- 180 mm-es szivattyúval használható - szabadon használhatja kedvenc szivattyúját
- Magas minőségű, állítható szigetelőhéj
Az ESBE GFF100 egy keringtető keverőegység olyan fűtési rendszerekhez, ahol folyamatos hőmérséklet szabályozás szükséges. Két elzáró szeleppel, hőmérőkkel, visszacsapó szeleppel, magas minőségű szigetelőhéjjal rendelkezik. A GFF100 egységet a fűtési rendszer folyamatos hőmérséklet szabályozását és állítható hőmérséklet beállítást biztosító 3-utas termoszeleppel szállítjuk.
Az ESBE GFF100 keringtető egység 180 mm-es szivattyúkkal üzemeltethető. Az egyszerűen állítható szigetelőhéj biztosítja a különböző szivattyúk megfelelő szigetelését.
Termékválaszték
GFF111

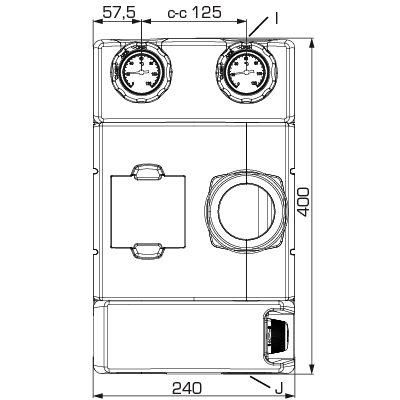

| Cikkszám | Hivatkozás | DN | Hőmérséklet-tartomány [°C] | I csatlakozás | J csatlakozás | Súly [kg] |
| 61220100 | GFF111 | 25 | 20–55 | G 1" | G 1½" | 3,2 |
Műszaki adatok
Műszaki adatok
| Nyomásosztály: | PN 10 |
| Üzemi nyomás: | 1,0 MPa |
| Szigetelés: | EPP λ 0,036 W/mK |
| Közeg, fűtéshez használt víz: | a VDI2035 szerint |
| Közeg, víz/glikol keverék: | max. 50 % (20% feletti keverék felett a szivattyú értékeit ellenőrizni kell) |
| Közeghőmérséklet, max.*: | +100 °C |
| Közeghőmérséklet, min.*: | +5 °C |
| Környezeti hőmérséklet, max.*: | +60 °C |
| Környezeti hőmérséklet, min.*: | 0 °C |
| *Közeghőmérséklet/környezeti hőmérséklet, max. °C/min. °C.: | *a választott szivattyúnak megfelelő adatot vegye figyelembe |
| Csatlakozások, belső menet (G): | ISO 228/1 |
| Csatlakozások, külső menet (G): | ISO 228/1 |
| Vízzel érintkező anyag |
Összetevők: Sárgaréz, acél Tömítőanyagok: PTFE, aramidszál, EPDM |
Beépített szelep
| ESBE VTA372 | |
| max. nyomásesés: | 100 kPa (1 bar) |
| Hőmérséklet-tartomány: | 20–55 ⁰C |
| Hőmérsékleti stabilitás: | ±3 ⁰C * |
| *: | * Változatlan hideg/meleg víznyomásra érvényes, minimális áramlási sebesség 9 l/perc. Minimális hőmérséklet-eltérés a belépő meleg víz és a kevert kilépő víz között 10 °C. |
Megfelelőség
SI 2016, 1105. sz.
Jellemzők
Kiegészítők és cserealkatrészek
Opciók
| Cikksz. | Referencia | Megnevezés | Jegyzet | Adatlap | Használati útmutató | |
 |
66001100 | GMA411 | ESBE GMA411 hidraulikus elválasztás 1 keringtető egységhez. | DN25/32 |  |
|
 |
66001200 | GMA421 | ESBE GMA421 osztó 2 keringtető egységhez, beépített hidraulikus leválasztási funkció nélkül. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 osztó 3 keringtető egységhez, beépített hidraulikus leválasztási funkció nélkül. | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 osztó 4 keringtető egységhez, beépített hidraulikus leválasztási funkció nélkül. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 osztó 5 keringtető egységhez, beépített hidraulikus leválasztási funkció nélkül. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 osztó 2 keringtető egységhez, beépített hidraulikus leválasztási funkcióval. | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 osztó 3 keringtető egységhez, integrált hidraulikus leválasztási funkcióval. | DN25/32 | |
|
Pótalkatrészek
| Cikksz. | Referencia | Megnevezés | Jegyzet | Adatlap | Használati útmutató | |
 |
37001700 | VTA937 | ESBE VTA937 Cserekészlet sorozat VTA370, 20–55 °C | VTA370 | |
|
 |
67000600 | GSP903 | ESBE GSP903 termométer frissítő készlet, 2 db/csomag | |
|
|
 |
67003400 | GSP911 | ESBE GSP911 golyóscsapok DN 25 hőmérővel, 2 db/csomag | DN25 | |
|
 |
67002000 | GSP910 | ESBE GSP910 FLEXI szigetelő keringtető egység | |
|
