Siłownik

ARC600

  • Mocny siłownik o momencie 60 Nm
  • Dostarczany gotowy do współpracy z zaworami motylkowymi ESBE
  • Opcje 2-punktowego/3-punktowego i proporcjonalnego sygnału sterującego

Siłownik ESBE serii ARC600 współpracuje zarówno z zaworami motylkowymi, jak i z przepustnicami. Dzięki wysokiemu momentowi obrotowemu siłownik ARC600 jest zalecany do pracy z największymi zaworami o rozmiarach DN80–125 oraz z przepustnicami o wielkości do 10 m². Siłownik wyposażony jest w zestaw adapterów gotowych do montażu na zaworach motylkowych ESBE.

Gama produktów

ARC66x

Nr art. Nazwa Napięcie Napięcie [V AC/DC] Czas obrotu 90° [s] Sygnał sterujący Moment obrotowy [Nm]
12202100 ARC661 230 230 150 2-punktowy SPST/ 3-punktowy SPDT 60
12221100 ARC669 24 24 150 Proporcjonalny 60
Instrukcja obsługi i montażu

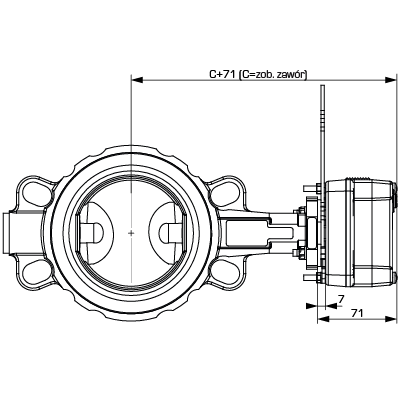

Wymiary instalacyjne siłownika serii ARC600 z zestawem instalacyjnym do zaworów
Dane techniczne

Dane techniczne

Wilgotność otoczenia: względna 5–95% bez skraplania
Zasilanie: 24 V AC (50/60 Hz), 24 V DC;
230 V AC (50/60 Hz), 230 V DC
Znamionowy zakres napięcia: 19...29 V AC/DC;
85...265 V AC/DC
Pobór mocy: w trybie pracy - 24V: 13,5 W;
w trybie pracy - 230V: 13,0 W;
w trybie gotowości - 24V: 1,5 W;
w trybie gotowości - 230V: 2,0 W
Dobór kabli: 24V: 16,5 VA;
230V: 20,0 VA
Ochronność obudowy: IP54
Klasa ochronna: 24V: III;
230V: II
Moment obrotowy: 60 Nm
Czas przestawienia: 150 s/90°
Długość przewodu: 1 m
Masa: 1,7 kg
Temperatura otoczenia, maks.: +50 °C
Temperatura otoczenia, min.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Okablowanie

Zapoznaj się z instrukcją montażu
Akcesoria i części zamienne

Zestawy przyłączeniowe

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
13905200 13905200 VBF802 ESBE VBF802 — Zestaw przyłączeniowy do zaworów ESBE z serii VBF100 - siłowniki serii ARCx00, ARDx00 Zestaw przyłączeniowy VBF802 do zaworów ESBE z serii VBF100 - siłowniki serii ARCx00, ARDx00 Serie ARCx00, ARDx00. Zamawiać osobno. download
Do pobrania

Do pobrania

Rodzaj Podgląd Pobierz
Arkusz danych ARC600 download
Instrukcja obsługi ARC600, Podłączenia elektryczne download
Certyfikaty Deklaracja zgodności — ARC600 (en) download
Certyfikaty Deklaracja produktu budowlanego BPD3 (en) download
Zdjęcie ARC600, wysokiej jakosci download
Rysunek 2D ARC600 download
