Siłownik

ARD100, ARD200

  • Siłownik ze sprężyną zwrotną zapewniający bezpieczne działanie w razie awarii.
  • Idealne dopasowanie siłownika i zaworów ESBE 3F/4F.
  • Dostarczany z adapterem do montażu na wrzecionie przepustnicy za pomocą uchwytu zaciskowego (cybantu)
  • Możliwe różne sygnały sterujące.

Siłowniki ESBE serii ARD100 i ARD200 współpracują zarówno z obrotowymi zaworami mieszającymi, jak i z przepustnicami.
Siłownik ARD100 obsługuje zawory ESBE o rozmiarach do DN80 oraz  przepustnice o rozmiarach do 2 m2. Dzięki wysokiemu momentowi siłownik ARD200 współpracuje z największymi zaworami ESBE o rozmiarach DN100–150 oraz z przepustnicami o wielkości do 4 m2. Siłownik dostarczany jest z 2 zestawami adapterów: jednym zestawem do montażu na zaworach ESBE 3F/4F i jednym zestawem z uchwytem zaciskowym (cybantem) do montażu na wrzecionach przepustnic.

Gama produktów

ARD1xx

Zestaw instalacyjny do przepustnic
Nr art. Nazwa Napięcie [V AC/DC] Czas obrotu, otwieranie 90° s Czas obrotu, zamykanie 90° s Sygnał sterujący Moment obrotowy [Nm] A [mm] B [mm] C [mm] D [mm]
12240100 ARD155 230 75 20 2-punktowy 10 42 48 60 68
12241100 ARD157 24 75 20 2-punktowy 10 42 48 60 68
12260100 ARD169 24 150 20 Proporcjonalne 10 42 48 60 68

ARD2xx

Zestaw instalacyjny do przepustnic
Nr art. Nazwa Napięcie [V AC/DC] Czas obrotu, otwieranie 90° s Czas obrotu, zamykanie 90° s Sygnał sterujący Moment obrotowy [Nm] A [mm] B [mm] C [mm] D [mm]
12240200 ARD255 230 75 20 2-punktowy 20 47 53 70 73
12241200 ARD257 24 75 20 2-punktowy 20 47 53 70 73
12260200 ARD269 24 150 20 Proporcjonalne 20 47 53 70 73
Instrukcja obsługi i montażu

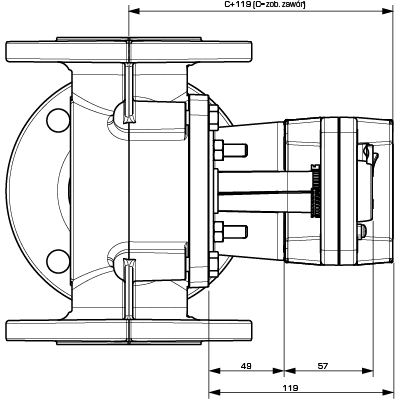

Wymiary instalacyjne siłownika serii ARDx00 z zestawem instalacyjnym do zaworów
ARD100
ARD200

Pozycje montażowe

Pozycje montażowe
Dane techniczne

Dane techniczne

Wilgotność otoczenia: względna 5–95% bez skraplania
Zasilanie: 24 V AC (50/60 Hz), 24 V DC;
230 V AC (50/60 Hz), 230 V DC
Znamionowy zakres napięcia: 19...29 V AC/DC;
85...265 V AC/DC
Pobór mocy: w trybie pracy - 24V: ARD100: 5 W/ARD200: 10,5 W;
w trybie pracy - 230V: ARD100: 5,5 W/ARD200: 10,5 W;
w trybie gotowości - 24V: ARD100: 2 W/ARD200: 2,5 W;
w trybie gotowości - 230V: ARD100: 1,5 W/ARD200: 2 W
Dobór kabli: 24V: ARD100: 8,0 VA / ARD200: 14 VA;
230V: ARD100: 11,5 VA / ARD200: 22,5 VA
Ochronność obudowy: IP54
Klasa ochronna: 24V: III;
230V: II
Moment obrotowy: ARD100: 10 Nm;
ARD200: 20 Nm
Czas przestawienia: otwieranie - sygnał 2-punktowy: 75s/90°;
otwieranie - sygnał proporcjonalny: 150s/90°;
zamykanie: 20s/90°
Długość przewodu: 1 m
Masa: ARD100: 1,8 kg;
ARD200: 2,4 kg
Temperatura otoczenia, maks.: +50 °C
Temperatura otoczenia, min.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Okablowanie

Zapoznaj się z instrukcją montażu
Akcesoria i części zamienne

Zestawy przyłączeniowe

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
13905200 13905200 VBF802 ESBE VBF802 — Zestaw przyłączeniowy do zaworów ESBE z serii VBF100 - siłowniki serii ARCx00, ARDx00 Zestaw przyłączeniowy VBF802 do zaworów ESBE z serii VBF100 - siłowniki serii ARCx00, ARDx00 Serie ARCx00, ARDx00. Zamawiać osobno. download
Do pobrania

Do pobrania

Rodzaj Podgląd Pobierz
Arkusz danych ARD100 download
Arkusz danych ARD200 download
Instrukcja obsługi ARDx00, Podłączenia elektryczne download
Instrukcja obsługi ARDx00, Montaż na zaworze download
Instrukcja obsługi ARDx00, Montaż na przepustnicy download
Certyfikaty Deklaracja zgodności — ARD100, ARD200 (en) download
Certyfikaty Deklaracja produktu budowlanego BPD3 (en) download
Certyfikaty EAC Certyfikat (RU), 230V download
Certyfikaty EAC Certyfikat (RU), 12-24V download
Zdjęcie ARD100/ARD200, wysokiej jakosci download
Rysunek 2D ARD100, ARD200 download
