Sterownik

CRA150

  • Sterownik stałotemperaturowy
  • Możliwość ogrzewania i chłodzenia w ramach tego samego obiegu tym samym zaworem mieszającym oraz sterownikiem ze zintegrowanym siłownikiem
  • Łatwa i szybka instalacja
Urządzenie ESBE serii CRA150 to zintegrowany siłownik i sterownik stałotemperaturowy. Został on opracowany z myślą o instalacjach łączących funkcje ogrzewania i chłodzenia w ramach tego samego obiegu. Sterownik może pracować w dwóch trybach. Tryb pierwszy to na przykład ogrzewanie; w tym trybie sterownik miesza gorącą ciecz z cieczą powrotną w zależności do ustalonej temperatury. Tryb drugi na przykład chłodzenie, aktywuje się zewnętrznym sygnałem, a i w przypadku aktywowania sterownik zmieni kierunek pracy i zmiesza zimną ciecz płynu z cieczą powrotną odpowiednio według alternatywnej nastawy temperatury. Temperaturę ustawia się za pomocą prostego w obsłudze interfejsu z manipulatorem i wyświetlaczem, a temperaturę reguluje się w zakresie 5–95°C.
Gama produktów

CRA15x

Wymiary montażowe sterowników serii CRx1x0 z zaworami mieszającymi ESBE VRG100, VRG200, VRG300, VRH100 i VRB100
Nr art. Nazwa Napięcie [V AC] Zakres temperatur [°C] Moment obrotowy [Nm] Masa [kg]
12725100 CRA151 230 5–95 6 0,7
Instrukcja obsługi i montażu

Jak zamontować ESBE Sterownik na zaworu ESBE (en)

Przykładowe instalacje

Przykładowe instalacje

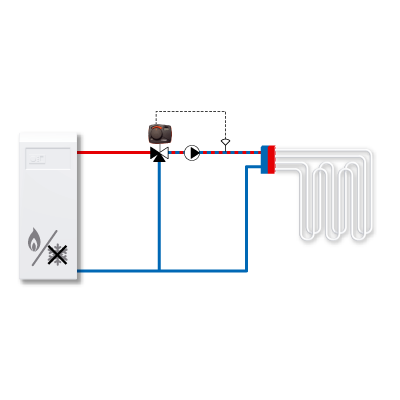

Tryb ogrzewania

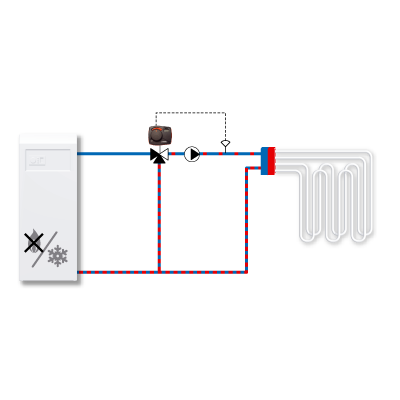

Tryb chłodzenia
Dane techniczne

Dane techniczne

Czujniki: Czujnik temperatury typu NTC
Ochronność obudowy: IP41
Klasa ochronna: II
Zasilanie: 230 ± 10% V AC, 50 Hz
Pobór mocy: 10 VA
Moment obrotowy: 6 Nm
Czas obrotu przy maksymalnej prędkości: 30 s
Dostępne części • Moduł siłownika wraz ze fabrycznie zamontowanym czujnikiem przylgowym na rurę
• Zestaw przyłączeniowy do zaworów ESBE serii VRG, VRB, VRH i MG, G, F, BIV, H, HG
• Transformator 230V AC wyposażony we wtyczkę europejską
Temperatura otoczenia, maks.: +55 °C
Temperatura otoczenia, min.: -5 °C
Czujnik na rurę zasilającą: Od +5 do +95 °C

Zgodność z normami

Zgodność z normami
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Okablowanie

Zapoznaj się z instrukcją montażu
Akcesoria i części zamienne

Zestawy przyłączeniowe

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
16000500 16000500 ARA803 ESBE ARA803 — zestaw przyłączeniowy do zaworów ESBE z serii VRx, MG, G, F, BIV, H, HG. ESBE ARA803 — zestaw przyłączeniowy do zaworów ESBE z serii VRx, MG, G, F, BIV, H, HG. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. W zestawie z siłownikiem lub sterownikiem. download
16000800 16000800 ARA806 ESBE ARA806 — zestaw przyłączeniowy do zaworów Honeywell Centra Corona z serii V5433A, V5433G, V5442A, V5442G. ESBE ARA806 — zestaw przyłączeniowy do zaworów Honeywell Centra Corona z serii V5433A, V5433G, V5442A, V5442G. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. download
16000900 16000900 ARA808 ESBE ARA808 — zestaw przyłączeniowy do zaworów Lovato. ESBE ARA808 — zestaw przyłączeniowy do zaworów Lovato. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. download
16000600 16000600 ARA805 ESBE ARA805 — zestaw przyłączeniowy do zaworów Meibes. ESBE ARA808 — zestaw przyłączeniowy do zaworów Meibes. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. download
16001000 16001000 ARA809 ESBE ARA809 — zestaw przyłączeniowy do zaworów PAW. ESBE ARA809 — zestaw przyłączeniowy do zaworów PAW. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. download
16000700 16000700 ARA807 ESBE ARA807 — zestaw przyłączeniowy do zaworów Watts. ESBE ARA807 — zestaw przyłączeniowy do zaworów Watts. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. download
16001100 16001100 ARA810 ESBE ARA810 — zestaw przyłączeniowy do zaworów WITA Minimix, Maximix, H10, H9GG, H9MS ESBE ARA810 — zestaw przyłączeniowy do zaworów WITA. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. download

Części zamienne

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
17055700 17055700 CRB914 ESBE CRB914 Kabel komunikacyjny, 20 m Kabel komunikacyjny CRB914, 20 m. download
17056000 17056000 CRC911 ESBE CRC911 Czujnik zewnętrzny Czujnik zewnętrzny CRC911 download
17053300 17053300 CRA912 ESBE CRA912 Adapter napięcia, 230 V—24 V Adapter napięcia CRA912, 230 V—24 V. download

Opcje

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
16200700 16200700 ARA801 ESBE ARA801 — zestaw wyłącznika pomocniczego ARA600. ESBE ARA801 — zestaw wyłącznika pomocniczego ARA600. download
17053100 17053100 CRA911 ESBE CRA911 Czujnik na rurę zasilającą, kabel 5 m ESBE CRA911 — czujnik na rurę zasilającą, kabel 5 m. download
Do pobrania

Do pobrania

Rodzaj Podgląd Pobierz
Arkusz danych CRA150 download
Instrukcja obsługi CRA150 download
Instrukcja obsługi CRA150 — montaż download
Certyfikaty Deklaracja zgodności — CRA150 (en) download
Certyfikaty Deklaracja produktu budowlanego BPD3 (en) download
Certyfikaty EAC Certyfikat (RU) download
Zdjęcie CRA151, wysokiej jakosci download
Rysunek 2D CRA150 download
Rysunek 3D (plik stp) CRA150 download
