Sterownik
CRC110
- Możliwość precyzyjnego dostosowania krzywej ogrzewania do własnych potrzeb
- Doskonała regulacja
- Łatwa i szybka instalacja
- Sterownik zintegrowany z siłownikiem
Seria CRC110 to sterownik z czujnikiem zewnętrznym zintegrowany z siłownikiem przeznaczony do obsługi zaworów mieszających z serii VRG130 i VRB140. Sterownik zaprojektowano z myślą o maksymalnym komforcie obsługi, dzięki możliwości ustawienia idealnej krzywej charakterystycznej ogrzewania przy równoczesnym zapewnieniu oszczędności energii koniecznej do ogrzania domu. Regulacja odbywa się na podstawie wskazań czujnika zewnętrznego oraz krzywej charakterystycznej ogrzewania, którą można dostosować. Regulację przesunięcia poprzecznego/równoległego krzywej charakterystycznej ogrzewania można uruchomić za pomocą sygnału zewnętrznego, na przykład w przypadku ustawień nocnych. W przypadku stosowania w dobrze izolowanych budynkach oraz w szybkich instalacjach grzewczych, takich jak obwód grzejnika, można aktywować filtr temperaturowy w celu opóźnienia reakcji na zmiany temperatury zewnętrznej i uniknięcia braku równowagi pomiędzy szacowanymi a rzeczywistymi potrzebami grzewczymi.
Gama produktów
CRC11x
| Nr art. | Nazwa | Napięcie [V AC] | Moment obrotowy [Nm] | Uwaga |
| 12820100 | CRC111 | 230 | 6 | |
| 12820300 | CRC113 | 230 | 6 | Z modułem sterowania pompą |
| 12820500 | CRC115 | 230 | 6 | Transformator z wtyczką brytyjską |
Instrukcja obsługi i montażu
Jak zamontować ESBE Sterownik na zaworu ESBE (en)

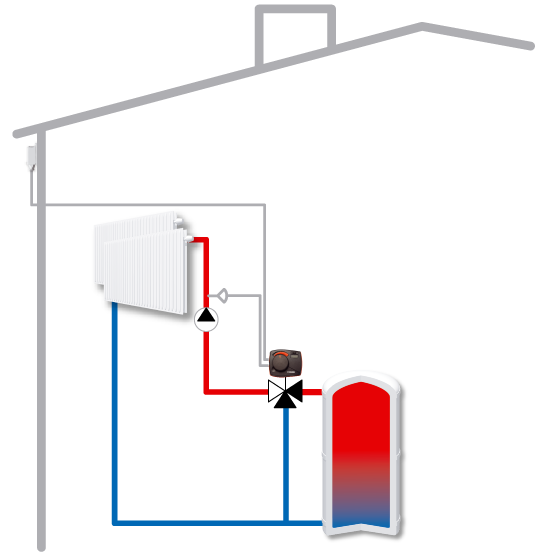

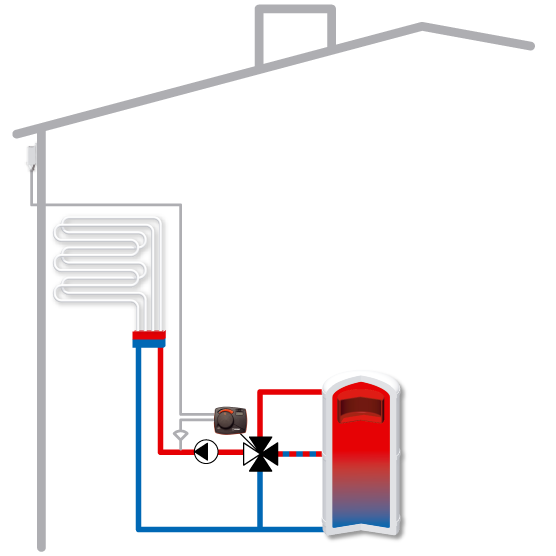

Przykładowe instalacje
Dane techniczne
Dane techniczne
| Czujniki: | Czujnik temperatury typu NTC |
| Ochronność obudowy: | IP41 |
| Klasa ochronna: | II |
| Zasilanie: | 230 ± 10% V AC, 50 Hz |
| Pobór mocy: | 10 VA |
| Moment obrotowy: | 6 Nm |
| Klasa regulatorów temperatury wg ErP: | III |
| Wkład w wydajność energetyczną: | 1,5 % |
| Czas obrotu przy maksymalnej prędkości: | 30 s |
| Masa: | 0,4 kg |
| Temperatura otoczenia, maks.: | +55 °C |
| Temperatura otoczenia, min.: | -5 °C |
| Zakres temperatur, Czujnik na rurę zasilającą: | Od +5 do +95 °C |
| Zakres temperatur, Czujnik zewnętrzny: | Od –50 do +70 °C |
Zgodność z normami
EMC 2014/30/EU
RoHS 2011/65/EU
Okablowanie
Akcesoria i części zamienne
Zestawy przyłączeniowe
| Nr art. | Nazwa | Oznaczenie | Uwaga | Instrukcja obsługi | ||
 |
16000500 | ARA803 | ESBE ARA803 — zestaw przyłączeniowy do zaworów ESBE z serii VRx, MG, G, F, BIV, H, HG. | ESBE ARA803 — zestaw przyłączeniowy do zaworów ESBE z serii VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. W zestawie z siłownikiem lub sterownikiem. |  |
 |
16000800 | ARA806 | ESBE ARA806 — zestaw przyłączeniowy do zaworów Honeywell Centra Corona z serii V5433A, V5433G, V5442A, V5442G. | ESBE ARA806 — zestaw przyłączeniowy do zaworów Honeywell Centra Corona z serii V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16000900 | ARA808 | ESBE ARA808 — zestaw przyłączeniowy do zaworów Lovato. | ESBE ARA808 — zestaw przyłączeniowy do zaworów Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16000600 | ARA805 | ESBE ARA805 — zestaw przyłączeniowy do zaworów Meibes. | ESBE ARA808 — zestaw przyłączeniowy do zaworów Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16001000 | ARA809 | ESBE ARA809 — zestaw przyłączeniowy do zaworów PAW. | ESBE ARA809 — zestaw przyłączeniowy do zaworów PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16000700 | ARA807 | ESBE ARA807 — zestaw przyłączeniowy do zaworów Watts. | ESBE ARA807 — zestaw przyłączeniowy do zaworów Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16001100 | ARA810 | ESBE ARA810 — zestaw przyłączeniowy do zaworów WITA Minimix, Maximix, H10, H9GG, H9MS | ESBE ARA810 — zestaw przyłączeniowy do zaworów WITA. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
Części zamienne
| Nr art. | Nazwa | Oznaczenie | Uwaga | Instrukcja obsługi | ||
 |
17055700 | CRB914 | ESBE CRB914 Kabel komunikacyjny, 20 m | Kabel komunikacyjny CRB914, 20 m. | |
|
 |
17056000 | CRC911 | ESBE CRC911 Czujnik zewnętrzny | Czujnik zewnętrzny CRC911 | |
|
 |
17053300 | CRA912 | ESBE CRA912 Adapter napięcia, 230 V—24 V | Adapter napięcia CRA912, 230 V—24 V. | |
Opcje
| Nr art. | Nazwa | Oznaczenie | Uwaga | Instrukcja obsługi | ||
 |
16200700 | ARA801 | ESBE ARA801 — zestaw wyłącznika pomocniczego ARA600. | ESBE ARA801 — zestaw wyłącznika pomocniczego ARA600. | |
|
 |
17053100 | CRA911 | ESBE CRA911 Czujnik na rurę zasilającą, kabel 5 m | ESBE CRA911 — czujnik na rurę zasilającą, kabel 5 m. | |
Do pobrania
Do pobrania
| Rodzaj | Podgląd | Pobierz |
| Arkusz danych | CRC110 |
|
| Instrukcja obsługi | CRC110 — montaż |
|
| Instrukcja obsługi | CRC110 — ustawienia (de, en, fi, fr, it, pl, ru, sv) |
|
| Instrukcja obsługi | CRC110 — ustawienia (cs, da, el, es, hr, ro, tr) |
|
| Instrukcja obsługi | CRC113 |
|
| Certyfikaty | Deklaracja zgodności — CRC110 (en) |
|
| Certyfikaty | Deklaracja produktu budowlanego BPD3 (en) |
|
| Deklaracja | ErP Declaration (en) |
|
| Certyfikaty | EAC Certyfikat (RU) |
|
| Zdjęcie | CRC111, CRC115, wysokiej jakosci |
|
| Zdjęcie | CRC113, wysokiej jakosci |
|
| Rysunek 2D | CRC110 |
|
| Rysunek 3D (plik stp) | CRC110 |
|
| Rysunek 3D (plik stp) | CRC911 Czujnik zewnętrzny |
|
