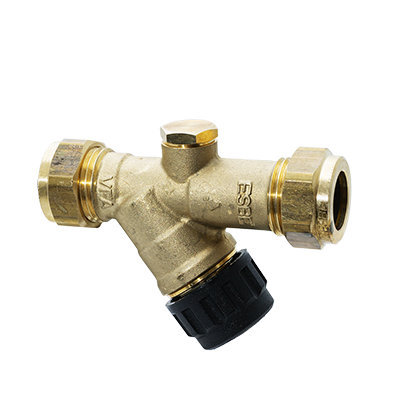

Клапан заполнения

VFA200

  • C встроенным запорным краном и регулируемым обратным клапаном.

Клапаны заполнения серии VFA200 предназначены для заполнения систем отопления или других закрытых жидкостных систем.

Номенклатура изделий

VFA203

VFA200

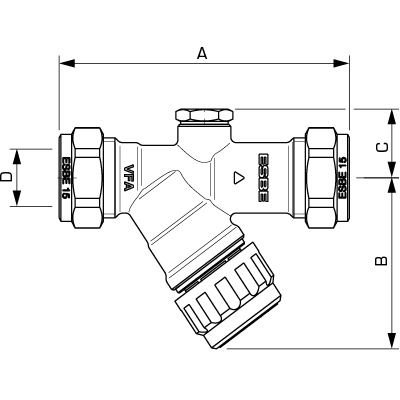

Номер арт. Наименование DN Кпс Присоединение D A [мм] B [мм] C [мм] Масса [кг]
36301100 VFA203 15 2,3 CPF 15 мм 82 max. 50 18 0,22
Поддержка установки

Примеры установки

Примеры установки
Технические данные

Технические данные

Класс давления: PN 16
Подсоединения: Компрессионный фитинг (CPF), EN 1254-2
Соответствие:

PED 2014/68/EU, статья 4.3

Рабочая температура, макс.: +100 °C
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR*
* Подходит для систем питьевого водоснабжения
Материал, Уплотнение гнезда клапана: Силикон
Материал, Уплотнительные прокладки: EPDM
Материал, Ручка: Пластик
Загрузки

Загрузки

тип Загрузка
Спецификация VFA200 download
Инструкция по установке VFA200 download
Сертификаты Декларация соответствия требованиям VFA200 (en) download
Сертификаты Декларация строительного изделия (BPD3), VFA200 (en) download
изображение VFA203, в высоком разрешении download
2D-изображения VFA200 download
Трехмерный чертеж (файл stp) VFA203, DN15 download
