Зональный клапан с электроприводом
ZRS220
- Давление закрытия до 200 кПа
- Возможно ручное управление
- Быстрое время действия
- Направление потока от А до B-порта
Клапаны ESBE серии ZRS220 — это линейка 2-ходовых отключающих клапанов с возвратной пружиной и исполнительным механизмом с электроприводом, которые предназначены для использования в системах отопления и охлаждения. Серия ZRS220 доступна в DN15-32, PN16 с внутренним резьбовым соединением. Управление исполнительным механизмом осуществляется 2-точечным сигналом с функцией возврата пружины и рекомендуется для функций включения/выключения. Источником питания служит напряжение 230 в переменного тока частотой 50/60 Гц.
Изделие предназначено для использования только в замкнутых контурах.
Номенклатура изделий
ZRS224, Внутренняя резьба
![ZRS224.png](/storage/5B651C1076322FE3985E80F275FE01D5AD0CD6B3AFCE842855EFD7F865783751/9c313144c25547628e7a1dcf91f7e98e/160-160-0-png.Png/media/475fff6f65bf450cb74def645aaa109b/ZRS224.png)
![ZRS220 front_A-01.png](/storage/20C5D217F30E5CEE458015E133003461C339DF2FAF6BD398DA991F9746831EB2/4813dde50c804598b3df4414a274dce2/160-160-0-png.Png/media/6cd541ef012f42b7b61ab58c7ed0235b/ZRS220%20front_A-01.png)
![ZRS120 side_A-01.png](/storage/D78DF922623FBF554165F75A204F5799A61B7EB05594650C0210D60189E8C159/75a20b738d0a408db401b40a9e37b2a5/160-160-0-png.Png/media/231ecc302c9741418e9dee8c4e2c4398/ZRS120%20side_A-01.png)

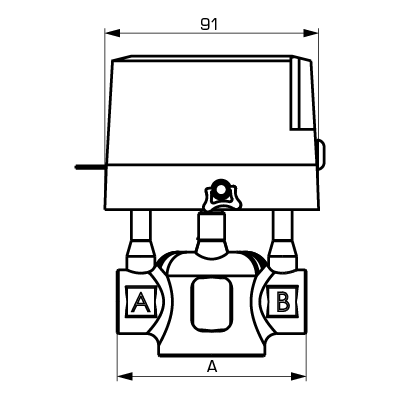

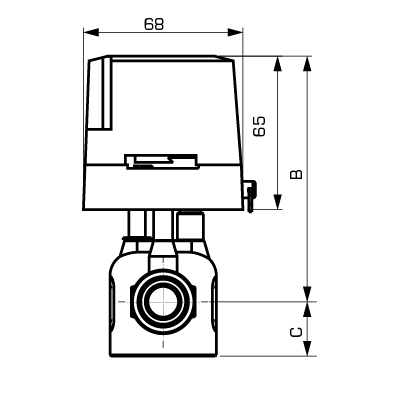

Номер арт. | Наименование | DN | Кпс | Макс. перепад давления [кПа] | Присоединение | A [мм] | B [мм] | C [мм] | Масса [кг] |
43122100 | ZRS224 | 15 | 3,2 | 200 | G ½" | 80 | 103 | 21 | 1,01 |
43122200 | ZRS224 | 20 | 4,6 | 150 | G ¾" | 89 | 103 | 21 | 1,05 |
43122300 | ZRS224 | 25 | 5,7 | 100 | G 1" | 93 | 103 | 23 | 1,13 |
43122400 | ZRS224 | 32 | 10 | 80 | G 1¼" | 105 | 110 | 30 | 1,50 |
Технические данные
Технические данные
Класс давления: | PN 16 |
Рабочее давление: | 1,6 МПа |
Макс. дифференциальное падение давления: | Смотрите спецификацию |
Подсоединения: | Внутренняя резьба (G), ISO 228/1 B |
Электропитание: | 230 В перем. тока, 50/60 Гц |
Потребление энергии: | 6 ВА |
Управляющий сигнал: | 2-точечное (2 контакта с возвратной пружиной) |
Степень защиты корпуса: | IP44 |
Класс защиты: | I |
Время работы: | открытие: 15 секунды; закрытие: 5 секунды |
Длина кабеля: | 1 м |
Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
Теплоноситель, смесь воды/гликоля: | макс. 50 % |
Теплоноситель, смесь воды/этанола: | макс. 28 % |
Температура теплоносителя, макс.: | +94 °C |
Температура теплоносителя, мин.: | +2 °C |
Температура окружающей среды, макс.: | +60 °C |
Температура окружающей среды, мин.: | 0 °C |
Материал, Корпус крана: | латунь CW 614N |
Материал, Шар: | NBR |
Материал, Уплотнительное кольца: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 № 1091
SI 2012 № 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Выбор параметров
Проводка
Aксессуары и запасные части
Запасные части
Номер арт. | Наименование | Обозначение | |
![]() |
47120100 | ZRS921 | ESBE ZRS921 Привод 2-точечный, 230 В 2-ходовой |
