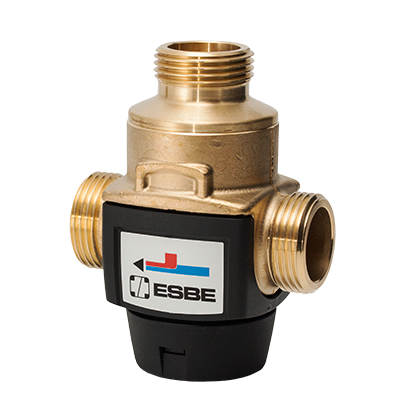

Нагрузочный клапан

VTC400

  • Точный контроль за температурой теплоносителя обратной линии
  • высокий коэффициент пропускной способности клапана
  • Доступны с фиксированной или регулируемой настройкой температуры
  • широкий диапазон температур
Tермозапорные клапаны ESBE серии VTC400 спроектированы для работы с котлами, для которых требуется контроль температуры теплоносителя в обратной линии. Поддержание высокой и устойчивой температуры теплоносителя в обратной линии способствует повышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации.
Номенклатура изделий

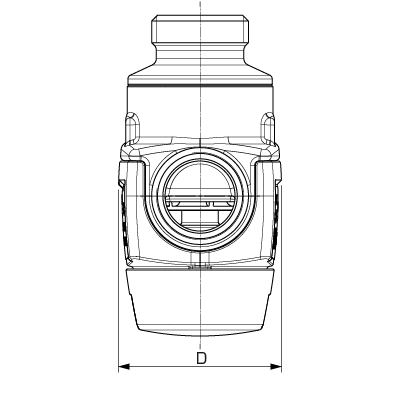

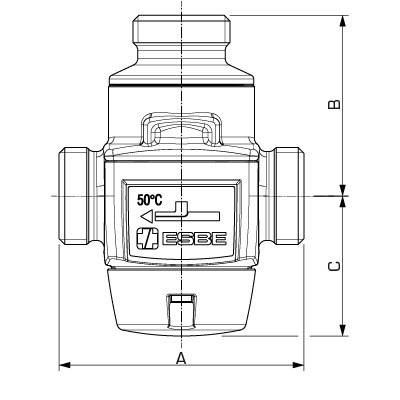

VTC412, Фиксированная температура

Номер арт. Наименование DN Кпс Температура открытия Присоединение A [мм] B [мм] C [мм] D [мм] Масса [кг]
51060100 VTC412 25 5,5 50 ± 4°C G 1" 84 62 48 56 0,69
51060200 VTC412 25 5,5 55 ± 4°C G 1" 84 62 48 56 0,69
51060300 VTC412 25 5,5 60 ± 4°C G 1" 84 62 48 56 0,69
51060400 VTC412 25 5,5 65 ± 4°C G 1" 84 62 48 56 0,69
51060500 VTC412 25 5,5 70 ± 4°C G 1" 84 62 48 56 0,69

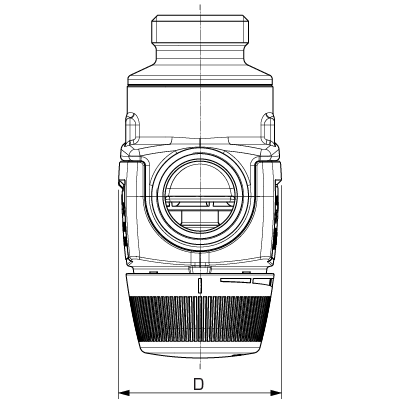

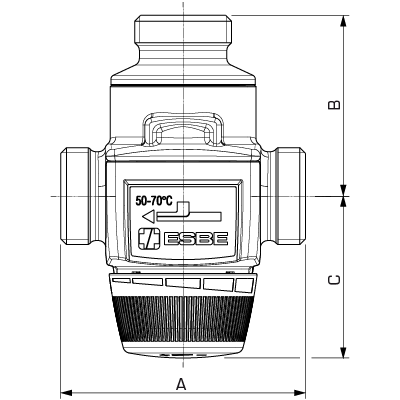

VTC422, Регулируемая температура

Номер арт. Наименование DN Кпс Температура открытия Присоединение A [мм] B [мм] C [мм] D [мм] Масса [кг]
51060600 VTC422 25 4,5 50‒70 ± 4°C G 1" 84 62 60 56 0,77
Поддержка установки

Примеры установки

Примеры установки
Смесительные
Отводные
Технические данные

Технические данные

Класс давления: PN10
Дифференциальное давление, макс. : Смешивание: 100кПа;
Отвод: 30кПа
Утечка через закрытый клапан A-AB: Плотное уплотнение
Утечка через закрытый клапан B–AB: Плотное уплотнение
Диапазон регулирования: 100
Подсоединения: Наружная резьба (G), ISO 228/1
Соответствие:

PED 2014/68/EU, статья 4.3

Оборудование под давлением попадает под действие директивы PED 2014/68/EU, статья 4.3 (в соответствии с инженерной практикой). В соответствии с директивой оборудование не будет иметь СЕ-маркировку.

Температура теплоносителя, макс.: +100 °C
Температура теплоносителя, мин.: 0 °C
Стабильность температуры**: ± 4 °C
**Условия температурной стабильности применимы, когда горячий теплоноситель первичного контура на> 10 ° C теплее, чем температура смешения и теплоноситель обратной линии вторичного контура на > 20 ° C холоднее температуры смешения.
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR

Схема потока

Схема потока
Смесительные
Отводные

Выбор параметров

Выбор параметров
Смотрите спецификацию
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Руководство по установке
57080100 57080100 VTC941 ESBE VTC941 Сменный комплект серия VTC412, 50°C Сменный комплект VTC941, серии VTC412, 50°C. VTC400 download
57080200 57080200 VTC941 ESBE VTC941 Сменный комплект серия VTC412, 55°C Сменный комплект VTC941, серии VTC412, 55°C. VTC400 download
57080300 57080300 VTC941 ESBE VTC941 Сменный комплект серия VTC412, 60°C Сменный комплект VTC941, серии VTC412, 60°C. VTC400 download
57080400 57080400 VTC941 ESBE VTC941 Сменный комплект серия VTC412, 65°C Сменный комплект VTC941, серии VTC412, 65°C. VTC400 download
57080500 57080500 VTC941 ESBE VTC941 Сменный комплект серия VTC412, 70°C Сменный комплект VTC941, серии VTC412, 70°C. VTC400 download
57080600 57080600 VTC942 ESBE VTC942 Сменный комплект серия VTC422, 50 - 70°C Сменный комплект VTC942, серии VTC422, 50 - 70°C. VTC400 download
