Привод
ALFxx1 (230 В)
- Привод выпускается как с режимом 3-точечного астатического регулирования, так и режимом модулирующего/ пропорционального управления
- Сигнал обратной связи (доступен только в режиме модулирующего/ пропорционального управления)
- Быстрое время действия
Серия ALFxx1 — это линейка линейных приводов в исполнении на 230 В, выпускается с 3-точечным режимом астатического регулирования (растяжение/обратный ход) и режимом модулирующего/ пропорционального управления (напряжение/ток). Серия поставляется с различными уровнями усилий и возможностями хода плунжера.
Номенклатура изделий
ALFxx1, пропорциональным или 3-точечным сигналом управления, 230 в
![ALFxx1_ALFxx4.png](/storage/AB570E7625AC9957F613BDCE6E82FA17DC843B4E05F31541DD7F204CF718214E/1b7454f37bb64107bd2fa357dd92621e/160-160-0-png.Png/media/14b2f9b0b6a841e890a6c3cf830a023b/ALFxx1_ALFxx4.png)
![ALF front_A-01.png](/storage/743246FD9706444FC727F6C8B1429BB30BE9DAB41D8B1179533037B84E807CF1/e517d555d7ef40e280c664f3ce978bae/160-160-0-png.Png/media/882785be494c4fb7a0f392095e99d9d0/ALF%20front_A-01.png)
![ALF side_A-01.png](/storage/1380D32247C3F02F2D72ED9227A9995925A2000C9EB08351B9502DD6026A3844/7421437d5f5d4a4db3559a95a80d9791/160-160-0-png.Png/media/f0b343c26a2e4947a8e0bf1f22ad6d39/ALF%20side_A-01.png)

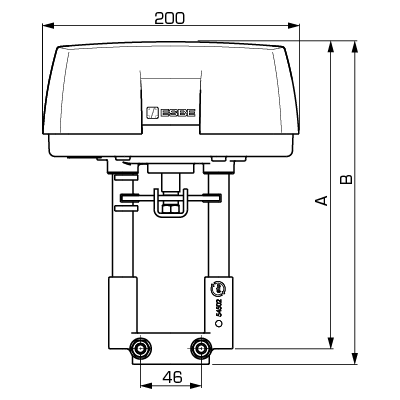

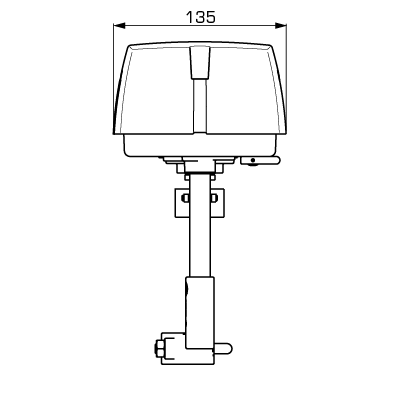

Номер арт. | Наименование | Питающее напряжение | Усилие [Н] | Ход плунжера [мм] | Потребление энергии, время выполнения | Потребление энергии, параметр удержания | A [мм] | B [мм] | Масса [кг] | Примечание |
22200100 | ALF131 | 230 В перем.тока, 50 Гц | 600 | 30 | 13ВА/6Вт | 11ВА/5Вт | 216 | 228 | 1,5 | Заменяет 22000800 (ALA221) |
22200200 | ALF261 | 230 В перем.тока, 50 Гц | 1000 | 60 | 18ВА/8Вт | 11ВА/5Вт | 240 | 252 | 1,5 | Заменяет 22000200 (ALA221), 22150100 (ALD121), 22150700 (ALD141) |
22200300 | ALF361 | 230 В перем.тока, 50 Гц | 1500 | 60 | 21ВА/11Вт | 13ВА/7Вт | 240 | 252 | 1,5 | Заменяет 22150500 (ALD121), 22150900 (ALD141) |
22200400 | ALF461 | 230 В перем.тока, 50 Гц | 2200 | 60 | 25ВА/10Вт | 25ВА/4Вт | 240 | 252 | 1,5 | Заменяет 22151100 (ALD141) |
Поддержка установки
Монтаж
![Монтаж](/storage/06A2B4AE8FDD026A8353466F9BB4420373E5641A3AEE989DE2F5F46814ED5C4A/98f3d612f638454aa4366adbec2e2cc6/png/media/ac30ff906698492abc743139dc042a54/ALF_monteringsriktning-01.png)
В = допустимая монтажная позиция при температуре жидкости между 0 и +150 ºC.
С = недопустимая монтажная позиция.
Документы
Имя | Загрузка |
Инструкция по установке ALFxx1 |
|
Технические данные
Технические данные
Питающее напряжение: | 230 ± 10% В перем. тока, 50/60 Гц |
Потребление энергии: | См. таблицу размеров |
Ход плунжера: | 5...30/5...60 мм |
Усилие: | 600–2200 Н |
Продолжительность включения: | макс. 50 %/ч |
Модулирующий управляющий сигнал: | 0 - 10В пост. тока, 2 - 10В пост. тока |
Степень защиты корпуса: | IP54 |
Масса: | 1,5 кг |
Влажность окружающей среды: | макс. 90 % относительной влажности |
Сигнал обратной связи, U: | от 2 до 10 В пост. тока (0–100 %) |
Рабочее напряжение 3-точечного дискретного сигнала (источник): | 230В перем. тока |
Температура окружающей среды, макс.: | +50 °C |
Температура окружающей среды, мин.*: | -10 °C |
* Если привод используется в системах с температурой теплоносителя ниже 0 °C, то клапан должен быть оборудован подогревателем штока клапана ALF802. | |
Время выполнения при пропорциональном управляющем сигнале в модификации 600, 1000, 1500 Н, Клапан с ходом 5–15 мм: | 15 c |
Время выполнения при пропорциональном управляющем сигнале в модификации 600, 1000, 1500 Н, Клапан с ходом 16–25 мм: | 20 c |
Время выполнения при пропорциональном управляющем сигнале в модификации 600, 1000, 1500 Н, Клапан с ходом 26–60 мм: | 30 c |
Время выполнения при пропорциональном управляющем сигнале в модификации 2200 Н, Клапан с ходом 5–60 мм: | 60 c |
Время выполнения при дискретном управляющем сигнале: | 60 c |
Материал, Крышка: | пластик |
Материал, Корпус: | алюминий |
Cоответствие
![Cоответствие](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Проводка
Aксессуары и запасные части
Переходники
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | ALFxx1 |
|
Инструкция по установке | ALFxx1 (de, en, es, fr, it, pl, ru, sv) |
|
Инструкция по установке | ALFxx1 (cs, da, fi, hu) |
|
Сертификаты | Декларация соответствия требованиям, ALFxx1 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, ALFxx1 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, ALFxx1 (en) |
|
Сертификаты | EAC Сертификат, ALFxx1 230 В |
|
Сертификат | Сертификат соответствия UA, ALFxx1 |
|
изображение | ALF131, в высоком разрешении |
|
изображение | ALFx61, в высоком разрешении |
|
2D-изображения | ALF261, ALF361, ALF461 |
|
Трехмерный чертеж (файл stp) | ALF131 |
|
Трехмерный чертеж (файл stp) | ALF261, ALF361, ALF461 |
|
