Привод

ALFxx4 (24 В)

  • Привод выпускается как с режимом 3-точечного астатического регулирования, так и режимом модулирующего/ пропорционального управления
  • Сигнал обратной связи (доступен только в режиме модулирующего/ пропорционального управления)
  • Быстрое время действия
Серия ALFxx4 — это ряд линейных приводов в исполнении на 24 В, выпускается с 3-точечным режимом астатического регулирования (растяжение/обратный ход) и режимом модулирующего/пропорционального управления (напряжение/ток). Серия поставляется с различными уровнями усилий и возможностями хода плунжера.
Номенклатура изделий

ALFxx4, пропорциональным или 3-точечным сигналом управления, 24 в

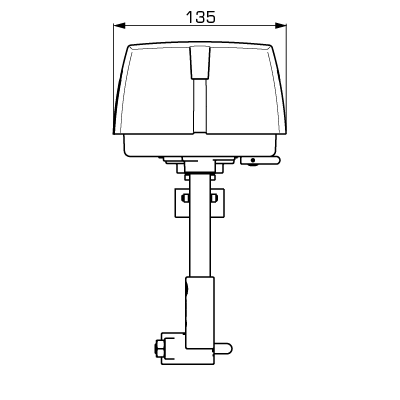

Номер арт. Наименование Питающее напряжение Усилие [Н] Ход плунжера [мм] Потребление энергии, время выполнени Потребление энергии, параметр удержания A [мм] B [мм] Масса [кг] Примечание
22201100 ALF134 24В перем. тока/пост.тока 600 30 13ВА/6Вт 11ВА/5Вт 216 228 1,5 Заменяет 22000700 (ALA222), 22000900 (ALA223)
22201200 ALF264 24В перем. тока/пост.тока 1000 60 18ВА/8Вт 11ВА/5Вт 240 252 1,5 Заменяет 22000100 (ALA222), 22000300 (ALA223), 22050100 (ALB144), 22150200 (ALD124), 22150800 (ALD144)
22201300 ALF364 24В перем. тока/пост.тока 1500 60 21ВА/11Вт 13ВА/7Вт 240 252 1,5 Заменяет 22150600 (ALD124), 22151000 (ALD144)
22201400 ALF464 24В перем. тока/пост.тока 2200 60 25ВА/10Вт 25ВА/4Вт 240 252 1,5 Заменяет 22151200 (ALD144)
Поддержка установки

Монтаж

Монтаж
A = допустимая монтажная позиция при температуре жидкости между –20 и +120 ºC.
В = допустимая монтажная позиция при температуре жидкости между 0 и +150 ºC.
С = недопустимая монтажная позиция.
Технические данные

Технические данные

Питающее напряжение: 24 ± 20% В перем. тока, 50/60 Гц;
24В пост. тока (22 - 30В пост. тока)
Потребление энергии: См. таблицу размеров
Ход плунжера: 5...30/5...60 мм
Усилие: 600–2200 Н
Продолжительность включения: макс. 50 %/ч
Модулирующий управляющий сигнал:

0 - 10В пост. тока, 2 - 10В пост. тока
0 - 5В пост. тока, 5 - 10В пост. тока
2 - 6В пост. тока, 6 - 10В пост. тока
4 - 20мA

Степень защиты корпуса: IP54
Масса: 1,5 кг
Влажность окружающей среды: макс. 90 % относительной влажности
Сигнал обратной связи, U: от 2 до 10 В пост. тока (0–100 %)
Рабочее напряжение 3-точечного дискретного сигнала (источник): 24В перем. тока
Рабочее напряжение 3-точечного дискретного сигнала (приемник): 24В перем. тока/пост.тока
Температура окружающей среды, макс.: +50 °C
Температура окружающей среды, мин.*: -10 °C
* Если привод используется в системах с температурой теплоносителя ниже 0 °C, то клапан должен быть оборудован подогревателем штока клапана ALF802.
Время выполнения при пропорциональном управляющем сигнале в модификации 600, 1000, 1500 Н, Клапан с ходом 5–15 мм: 15 c
Время выполнения при пропорциональном управляющем сигнале в модификации 600, 1000, 1500 Н, Клапан с ходом 16–25 мм: 20 c
Время выполнения при пропорциональном управляющем сигнале в модификации 600, 1000, 1500 Н, Клапан с ходом 26–60 мм: 30 c
Время выполнения при пропорциональном управляющем сигнале в модификации 2200 Н, Клапан с ходом 5–60 мм: 60 c
Время выполнения при дискретном управляющем сигнале: 60 c
Материал, Крышка: пластик
Материал, Корпус: алюминий
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Проводка

Смотрите инструкцию по монтажу
Аксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Руководство по установке
26000400 26000400 ALA823 ESBE ALA823 Переходники для клапанов Danfoss VF3, VFS2, VRB3, VRG3. Переходники для клапанов Danfoss VF3, VFS2, VRB3, VRG3. download
26001000 26001000 ALA827 ESBE ALA827 Переходники для клапанов Honeywell V5011R, V5013R, V538, V5049A, V5050A, V5328A, V5329A, V5329C, V5095A, V176, V5015. Переходники для клапанов Honeywell V5011R, V5013R, V538, V5049A, V5050A, V5328A, V5329A, V5329C, V5095A, V176, V5015. download
26001100 26001100 ALA827 ESBE ALA827 Переходники для клапанов Osby/Regin MTV/MTVS, MTR/MTRS, 2SA/2SB, FRS, GTR/RTV/BTRV, GTVS/RTVS, GTRS/RTRS. Переходники для клапанов Osby/Regin MTV/MTVS, MTR/MTRS, 2SA/2SB, FRS, GTR/RTV/BTRV, GTVS/RTVS, GTRS/RTRS. download
26000800 26000800 ALA826 ESBE ALA826 Переходники для клапанов Satchwell VZ, VJF, VSF 15-50, VZF, MZF DN 65-150. Переходники для клапанов Satchwell VZ, VJF, VSF 15-50, VZF, MZF DN 65-150. download
26000500 26000500 ALA824 ESBE ALA824 Переходники для клапанов Sauter B6F, B6G, B6R, B6S, BXD, BXE, V6F, V6G, V6R, V6S, VXD, VXE. Переходники для клапанов Sauter B6F, B6G, B6R, B6S, BXD, BXE, V6F, V6G, V6R, V6S, VXD, VXE. download
26000200 26000200 ALB841 ESBE ALB841 Комплект переходников Siemens, клапаны VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VVF 61, VXF 61, VVF 45, VVF 51, VXF 11, VVG 11, VFG 34. Комплект переходников Siemens, клапаны VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VVF 61, VXF 61, VVF 45, VVF 51, VXF 11, VVG 11, VFG 34. Не подходит для версии ALF131 серии ALFxx1 и версии ALF134 серии ALFxx4 download

Опции

Номер арт. Наименование Обозначение Примечание Руководство по установке
26201100 26201100 ALF801 ESBE ALF801 Контакты концевых положений, 24 В Контакты концевых положений, 24 В. download
26201200 26201200 ALF802 ESBE ALF802 Подогреватель штока клапана, 24 В Подогреватель штока клапана, 24 В. download
Загрузки

Загрузки

тип Загрузка
Спецификация ALFxx4 download
Инструкция по установке ALFxx4 download
Сертификаты Декларация соответствия требованиям ALFxx4 (en) download
Сертификаты Декларация строительного изделия (BPD3), ALFxx4 (en) download
Сертификаты EAC Сертификат, 12-24 В download
изображение ALF134, в высоком разрешении download
изображение ALFx64, в высоком разрешении download
2D-изображения ALFxx4 download
Трехмерный чертеж (файл stp) ALF134 download
Трехмерный чертеж (файл stp) ALF264, ALF364, ALF464 download
