Насосная группа, постоянной температуры

GFF100

  • Постоянный температурный контроль осуществляется благодаря термостатическому клапану.
  • Возможность регулирования настроек по температуре потока.
  • Готовый насос монтажной длиной 180 мм — выбирайте насос своего любимого производителя
  • Высококачественный подстраиваемый изолирующий корпус
Серия GFF100 — это линейка 3-ходовых отводных клапанов и отключающих клапанов с возвратной пружиной и исполнительным механизмом с электроприводом, которые предназначены для использования в системах отопления и охлаждения. Управление исполнительным механизмом осуществляется 2-точечным сигналом с функцией возврата пружины и рекомендуется для функции отвода. Источником питания служит напряжение 230 в переменного тока частотой 50/60 Гц. Насосная группа ESBE серии GFF100 — это устройство, предназначенное для регулирования циркуляции и смешивания теплофикационной воды в отопительных системах, в которых требуется постоянный контроль температуры. Изделие оснащено двумя запорными клапанами с термометрами, обратным клапаном и высококачественным изолирующим корпусом. Изделия серии GFF100 поставляются с 3-ходовым термостатическим клапаном, который обеспечивает постоянное регулирование температуры отопительной системы и регулируемую настройку температуры.

Насосная группа ESBE серии GFF100 готова к работе с насосами монтажного размера 180 мм. Высокотехнологичный подстраиваемый изолирующий корпус обеспечивает надлежащую изоляцию насоса любого типа.

Номенклатура изделий

GFF111

Номер арт. Наименование DN Температурный диапазон [°C] Присоединение I Присоединение J Масса [кг]
61220100 GFF111 25 20–55 G 1" G 1½" 3,8
Поддержка установки

Примеры установки

Примеры установки
Технические данные

Технические данные

Класс давления: PN 6
Рабочее давление: 0,6 МПа
Теплоизоляция: EPP λ 0,036 Вт/мК
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 % (если примеси превышают 20 %, необходимо проверить параметры насоса)
Температура теплоносителя, макс.: +95 °C
Температура теплоносителя, мин.: 0 °C
Температура окружающей среды, макс. °C / мин. °C : в зависимости от электронного оборудования
Соединения, Внутренняя резьба (G): ISO 228/1
Соединения, Наружная резьба (G): ISO 228/1
Материал, соприкасающийся с водой Корпус: Латунь, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен

Встроенный клапан

ESBE VTA372
Макс. дифференциальное падение давления 100 кПа (1 бар)
Температурный диапазон 20 - 55⁰C
Стабильность температуры ± 3⁰C *
* * Значения верны при неизменном давлении горячей/холодной воды, минимальном расходе 9 л/мин. Минимальный перепад температуры между поступающей горячей водой и смешанной водой на выходе составляет 10 °C

Cоответствие

PED 2014/68/EU, статья 4.3
EnEv 2014

Характеристики

Характеристики
Аксессуары и запасные части

Опции

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
66001100 66001100 GMA411 ESBE GMA411 Гидравлическая сепарация для 1 групп Гидравлическая сепарация для 1 групп download download
66001200 66001200 GMA421 ESBE GMA421 Коллектор для 2 групп без встроенного гидравлического разделителя Коллектор для 2 групп без встроенного гидравлического разделителя download download
66001300 66001300 GMA431 ESBE GMA431 Коллектор для 3 групп без встроенного гидравлического разделителя Коллектор для 3 групп без встроенного гидравлического разделителя download download
66001400 66001400 GMA441 ESBE GMA441 Коллектор для 4 групп без встроенного гидравлического разделителя Коллектор для 4 групп без встроенного гидравлического разделителя Коллектор для 4 групп. download download
66001500 66001500 GMA451 ESBE GMA451 Коллектор для 5 групп без встроенного гидравлического разделителя Коллектор для 5 групп без встроенного гидравлического разделителя download download
66001600 66001600 GMA521 ESBE GMA521 Коллектор для 2 групп с встроенным гидравлическим разделителем. Коллектор для 2 групп с встроенным гидравлическим разделителем download download
66001700 66001700 GMA531 ESBE GMA531 Коллектор для 3 групп с встроенным гидравлическим разделителем. Коллектор для 3 групп с встроенным гидравлическим разделителем download download

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
67000600 67000600 GSP903 ESBE GSP903 Комплект для модернизации термометра ESBE GSP903 Комплект для модернизации термометра, 2 шт/упаковка download download
67003400 67003400 GSP911 ESBE GSP911 Шаровые краны с термометром DN 25, 2 шт/упаковка ESBE GSP911 Шаровые краны с термометром DN 25, 2 шт/упаковка DN25 download download
67002000 67002000 GSP910 ESBE GSP910 Insulation circulation unit FLEXI ESBE GSP910 Insulation circulation unit FLEXI download download
Загрузки

Загрузки

тип Загрузка
Спецификация GFF100 download
Спецификация GFF100 (cs) download
Инструкция по установке GFF100 (de, en, fr, it, pl, ru, sv) download
Инструкция по установке GFF100 (si) download
Сертификаты Декларация соответствия требованиям, GFF100 (en) download
Сертификаты Декларация строительного изделия (BPD3), GFF100 (en) download
Сертификаты EAC Сертификат download
изображение GFF111 download

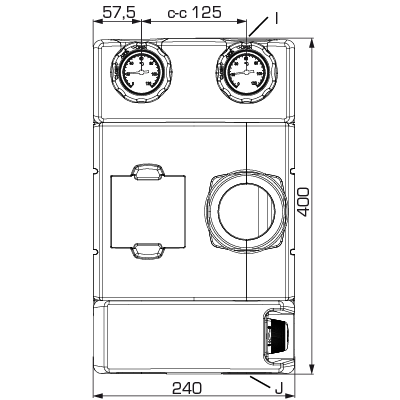

2D-изображения GFF111 download
Трехмерный чертеж (файл stp) GFF111, DN25 download
