Модуль контроля обратной температуры

GST100

  • Контроль температуры за счет термостатического клапана
  • Поставляется в версиях с фиксированной или регулируемой температурами
  • Высококлассный теплоизоляционный кожух
  • Энергоэффективный циркуляционный насос

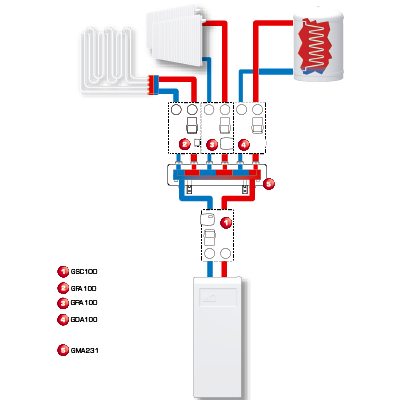

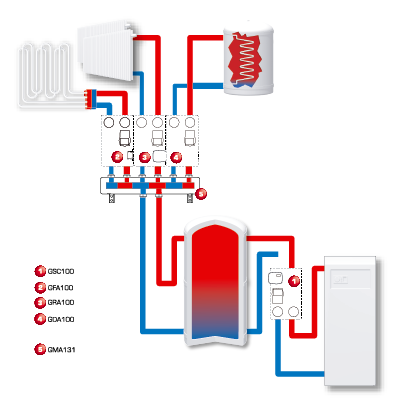

Изделие ESBE серии GSА100 — это модуль регулирования температуры теплоносителя на обратной линии. Предназначен для применения в контурах, где требуется контроль температуры теплоносителя на обратной линии. Изделие оснащено двумя запорными кранами с термометрами, обратным клапаном, высококлассным теплоизоляционным кожухом и энергоэффективным циркуляционным насосом. GST100 поставляется в комплекте с термостатическим смесительным клапаном, который может быть представлен в двух версиях: с фиксированной или регулируемой температурой.
Номенклатура изделий

GST130 — с фиксированной температурой

Номер арт. Наименование DN Тип насоса Температурный диапазон [°C] Присоединение I Присоединение J Масса [кг] Примечание
61120100 GST131 25 Wilo 25/6 50/55/60 G 1" G 1½" 5,0 Модули контроля температуры на обратной линии серии GST130 поставляются с тремя чувствительными элементами (в тальке): 50/55/60 ºC. На заводе устанавливается: 55 ºC.

GST140 — с регулируемой температурой

Номер арт. Наименование DN Тип насоса Температурный диапазон [°C] Присоединение I Присоединение J Масса [кг]
61120200 GST141 25 Wilo 25/6 50–75 G 1" G 1½" 5,4
Технические данные

Технические данные

Класс давления: PN 6
Рабочее давление: 0,6 МПа
Теплоизоляция: EPP λ 0,036 Вт/мК
EEI (Показатель энергоэффективности): <0,20
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 % (если примеси превышают 20 %, необходимо проверить параметры насоса)
Теплоноситель, смесь воды/этанола: макс. 28 %
Температура теплоносителя, макс.: +100 °C
Температура теплоносителя, мин.: 0 °C
Температура окружающей среды, макс.: +50 °C
Температура окружающей среды, мин.: 0 °C
Соединения, Внутренняя резьба (G): ISO 228/1
Соединения, Наружная резьба (G): ISO 228/1
Материал, соприкасающийся с водой Корпус: Латунь, сталь, медь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен

Встроенный насос

Wilo Yonos Para 25/6-130 RKA
Электропитание 230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии 3 — 45 Вт
Степень защиты корпуса IP X4D
Класс изоляции F
EEI (Показатель энергоэффективности) <0,20

Встроенный клапан

ESBE VTC317, DN20-3,2 55°C
Макс. дифференциальное падение давления 100 кПа (1 бар)
Температура открытия 55 ± 2°C
Утечка через закрытый клапан в % от потока A-AB: Плотное уплотнение;
B-AB: макс. 3 % от Kvs
Диапазон регулирования Kv/Kv мин, A-AB 100
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, статья 4.3
ErP 2009/125/EU
ErP 2015
EnEV 2014

Выбор параметров

Выбор параметров
Руководство по определению размеров — Смотрите спецификацию

Проводка

Смотрите инструкцию по монтажу
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Руководство по установке
67000600 67000600 GSP903 ESBE GSP903 Комплект для модернизации термометра ESBE GSP903 Комплект для модернизации термометра, 2 шт/упаковка download
57000200 57000200 VTC931 ESBE VTC931 Термостат, 55°C Термостат VTC931 55°C download
57000300 57000300 VTC931 ESBE VTC931 Термостат, 60°C Термостат VTC931 60°C VTC317 download
67000100 67000100 GSP901 ESBE GSP901 Hасос RKA 25/6 Wilo ESBE GSP901 Hасос RKA 25/6 Wilo DN25 download
67000300 67000300 GSP901 ESBE GSP901 Hасос RKA 25/7.5 Wilo ESBE GSP901 Hасос RKA 25/7.5 Wilo DN32 download
67000400 67000400 GSP901 ESBE GSP901 Hасос UPM3 25-50 Grundfos ESBE GSP901 Hасос UPM3 25-50 Grundfos DN25 download
67000500 67000500 GSP901 ESBE GSP901 Hасос UPM3 25-70 Grundfos ESBE GSP901 Hасос UPM3 25-70 Grundfos DN32 download
Загрузки

Загрузки

тип Загрузка
Спецификация GST100 download
Инструкция по установке GST100 (de, en, fr, it, pl, sv) download
Инструкция по установке восковые элементывосковые элементы GST131 (en) download
Инструкция по установке GRC100, насос Wilo download
Сертификаты Декларация соответствия требованиям, GST100 (en) download
Сертификаты Декларация строительного изделия (BPD3), GST100 (en) download
Сертификаты EAC Сертификат download
изображение GST131, в высоком разрешении download
изображение GST141, в высоком разрешении download
2D-изображения GST131, GST141 download
Трехмерный чертеж (файл stp) GST131, DN25 download
Трехмерный чертеж (файл stp) GST141, DN25 download
