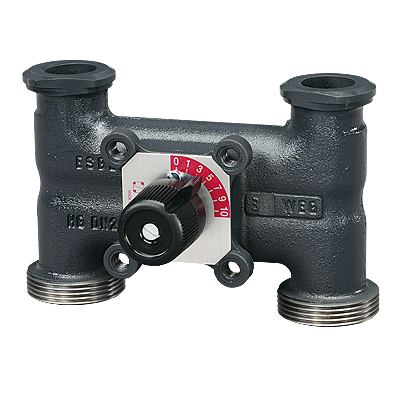

Смесительный клапан
HG
- Превосходное регулирование для лучшей смесительной или двойной смесительной производительности.
- Компактный и легко устанавливается.
- Долгосрочный и долговечный.
- Доступен байпас.
- Совершенная согласованность между клапаном и приводами ESBE.
Серия HG - это 3-ходовые и 4 ходовые управляющие клапаны для соединения с фланцем насоса для смешивания и двойного смешивания в параллельных сферах применения. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в отопительных системах. Серия HG доступна в типоразмере DN25. В комплект поставки входит присоединение к фланцу насоса . Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий
3HG, Внешняя резьба

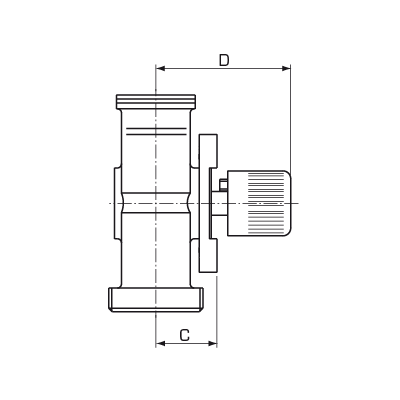

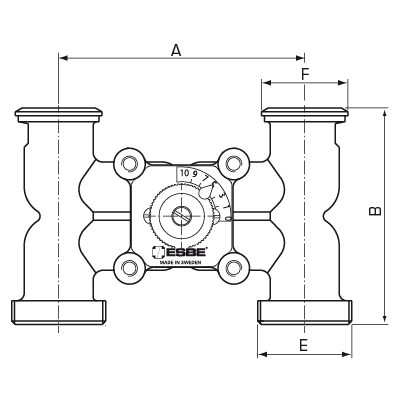

| Номер арт. | Наименование | DN | Кпс | Присоединение E | Присоединение F | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Примечание |
| 11351200 | 3HG25-125 | 25 | 10 | G 1½” | PF 1½” | 125 | 110 | 38 | 76 | 2,2 | Внешняя резьба для соосного присоединения. С байпасом. |
4HG, Внешняя резьба
| Номер арт. | Наименование | DN | Кпс | Присоединение E | Присоединение F | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Примечание |
| 11350100 | 4HG25-90 | 25 | 8 | G 1½” | PF 1½" | 90 | 110 | 38 | 76 | 1,5 | Внешняя резьба для соосного присоединения. |
| 11350200 | 4HG25-125 | 25 | 6,3 | G 1½” | PF 1½” | 125 | 110 | 38 | 76 | 1,8 | Внешняя резьба для соосного присоединения. |
| 11351100 | 4HG25-125 | 25 | 10 | G 1½” | PF 1½” | 125 | 110 | 38 | 76 | 2,2 | Внешняя резьба для соосного присоединения. С байпасом. |
Технические данные
Технические данные
| Класс давления: | PN10 |
| Крутящий момент, макс.: | 5 Нм |
| Утечка через закрытый клапан в % от потока: | макс. 1,0 |
| Макс. дифференциальное падение давления: | 50 кПа |
| Подсоединения: | Наружная резьба (G), ISO 228/1 |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % |
| Теплоноситель, смесь воды/этанола: | макс. 28 % |
| Температура теплоносителя, макс.: | +110 °C |
| Температура теплоносителя, мин.: | -10 °C |
| Материал, Корпус клапана: | Литой чугун, EN–JL 1030 |
| Материал, Золотник/Шпиндель: | Латунь, CW 614N |
| Материал, Втулка: | Пластик |
| Материал, Пластина со шкалой: | Цинк |
| Материал, Уплотнительные прокладки: | EPDM |
Cоответствие
Выбор параметров
Aксессуары и запасные части
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
17000600 | ESBE Соединительный набор MG |  |
||
 |
17004300 | ESBE Комплект внутренних деталей 3HG | 3HG DN25 | |
|
 |
17003700 | TM/HG-1 | ESBE TM/HG-1 Комплект внутренних деталей | 4HG DN25 (Kvs 6,3-8) (TM22) | |
|
17004200 | TM-2/HG-2 | ESBE TM-2 / HG-2 Комплект внутренних деталей | 4HG DN25 (Kvs 10), TM DN20 | |
 |
17007500 | ESBE Ручка DN15-50 | |
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
16051300 | 900 | ESBE 900 Переходники для клапанов ESBE серии MG, G, F, BIV, T, TM, H, HG. | Серия 90, CRA120, CRC120. В комплекте с приводом или контроллером. | |
