Привод

ARC600

  • Высокий крутящий момент 60 Н·м
  • Готов к использованию с дисковыми затворами ESBE
  • Варианты с 2-точечным, 3-точечным и пропорциональным управляющим сигналом

Привод ESBE серии ARC600 подходит для управления дисковыми затворами ESBE, а также для использования с заслонками. Благодаря высокому крутящему моменту привод ARC600 рекомендуется использовать с самыми большими затворами DN80-125 и заслонками площадью сечения до 10 м². Привод поставляется с комплектом переходника и готов к установке на дисковые затворы ESBE.

Номенклатура изделий

ARC66x

Номер арт. Наименование Электропитание Электропитание [В перем./пост. тока] Время действия 90° [с] Управляющий сигнал Крутящий момент [Нм]
12202100 ARC661 230 230 150 2-точечный SPST/ 3-точечный SPDT 60
12221100 ARC669 24 24 150 Пропорциональный 60
Поддержка установки

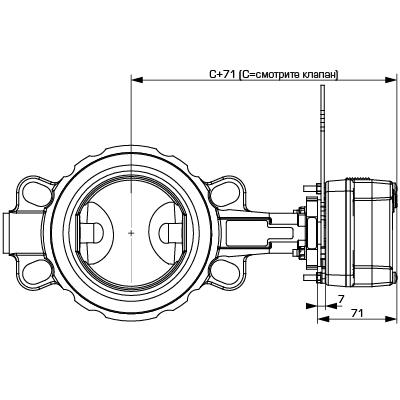

Установочные размеры привода серии ARC600, с установочным комплектом клапана
Технические данные

Технические данные

Влажность окружающей среды: 5-95% (относительная влажность, без конденсации)
Электропитание: 24В перем. тока (50/60 Гц), 24В пост. тока;
230В перем. тока (50/60 Гц), 230В пост. тока
Номинальное напряжение питания: 19...29В перем./пост. тока;
85...265В перем./пост. тока
Потребление энергии: рабочем режиме - 24В: 13,5Вт;
рабочем режиме - 230В: 13,0Вт;
режиме простоя - 24/230В: 2,0Вт
Тип кабеля подключения: 24В: 16,5 ВА;
230В: 20,0 ВА
Степень защиты корпуса: IP54
Класс защиты: 24В: III;
230В: II
Крутящий момент: 60 Нм
Время работы: 150 с / 90°
Длина кабеля: 1 м
Масса: 1,7 кг
Температура окружающей среды, макс.: +50 °C
Температура окружающей среды, мин.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Проводка

Смотрите инструкцию по монтажу
Аксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Руководство по установке
13905200 13905200 VBF802 ESBE VBF802 Переходники для клапанов ESBE серий VBF100 - серия привод ARCx00, ARDx00 Переходники VBF802 для клапанов ESBE серий VBF100 - серия привод ARCx00, ARDx00 Серия ARCx00, ARDx00. Заказывается отдельно. download
