Привод

ARD100, ARD200

  • Наличие возвратной пружины у приводов позволяет выполнять защитные функции
  • Идеальное соответствие приводов параметрам клапанов ESBE 3F/4F
  • Поставляется с адаптером для установки на зажимную муфту воздушной заслонки
  • Доступны различные управляющие сигналы
Приводы ESBE серий ARD100 и ARD200 подходят для управления ротационными смесительными клапанами, а также воздушными заслонками. Привод ARD100 подходит для управления клапанами ESBE размером до DN80 и воздушными заслонками с площадью сечения до 2 м2. Благодаря высокому крутящему моменту привод ARD200 подходит для использования с самыми большими клапанами ESBE DN100-150 и воздушными заслонками с площадью сечения до 4 м2. Привод поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F/4F, а другой используется для установки на зажимную муфту воздушной заслонки.
Номенклатура изделий

ARD1xx

Установочный комплект заслонки
Номер арт. Наименование Электропитание [В перем./пост. тока] Время действия, открытия 90° [с] Время действия, закрытия 90° [с] Управляющий сигнал Крутящий момент [Нм] A [мм] B [мм] C [мм] D [мм]
12240100 ARD155 230 75 20 2-точечный 10 42 48 60 68
12241100 ARD157 24 75 20 2-точечный 10 42 48 60 68
12260100 ARD169 24 150 20 Пропорциональный 10 42 48 60 68

ARD2xx

Установочный комплект заслонки
Номер арт. Наименование Электропитание [В перем./пост. тока] Время действия, открытия 90° [с] Время действия, закрытия 90° [с] Управляющий сигнал Крутящий момент [Нм] A [мм] B [мм] C [мм] D [мм]
12240200 ARD255 230 75 20 2-точечный 20 47 53 70 73
12241200 ARD257 24 75 20 2-точечный 20 47 53 70 73
12260200 ARD269 24 150 20 Пропорциональный 20 47 53 70 73
Поддержка установки

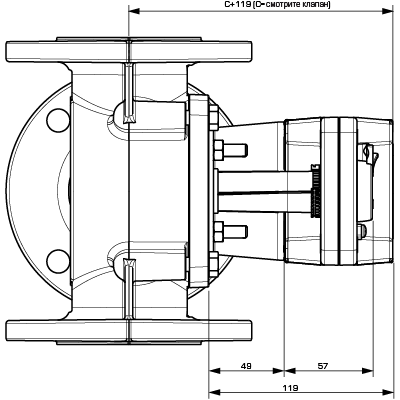

Установочные размеры привода серии ARDx00, с установочным комплектом клапана
ARD100
ARD200

Положение установки

Положение установки
Технические данные

Технические данные

Влажность окружающей среды: 5-95% (относительная влажность, без конденсации)
Электропитание: 24В перем. тока (50/60 Гц), 24В пост. тока;
230В перем. тока (50/60 Гц), 230В пост. тока
Номинальное напряжение питания: 19...29В перем./пост. тока;
85...265В перем./пост. тока
Потребление энергии: рабочем режиме - 24V: ARD100: 5Вт/ARD200: 10,5Вт;
рабочем режиме - 230V: ARD100: 5,5Вт/ARD200: 10,5Вт;
режиме простоя - 24V: ARD100: 2Вт/ARD200: 2,5Вт;
режиме простоя - 230V: ARD100: 1,5Вт/ARD200: 2Вт
Тип кабеля подключения: 24В: ARD100: 8,0 ВА / ARD200: 14 ВА;
230В: ARD100: 11,5 ВА / ARD200: 22,5 ВА
Степень защиты корпуса: IP54
Класс защиты: 24В: III;
230В: II
Крутящий момент: ARD100: 10 Нм;
ARD200: 20 Нм
Время работы: открытия - 2-точечный: 75с/90°;
открытия - пропорциональный: 150с/90°;
закрытия: 20с/90°
Длина кабеля: 1 м
Масса: ARD100: 1,8 кг;
ARD200: 2,4 кг
Температура окружающей среды, макс.: +50 °C
Температура окружающей среды, мин.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Проводка

Смотрите инструкцию по монтажу
Аксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Руководство по установке
13905200 13905200 VBF802 ESBE VBF802 Переходники для клапанов ESBE серий VBF100 - серия привод ARCx00, ARDx00 Переходники VBF802 для клапанов ESBE серий VBF100 - серия привод ARCx00, ARDx00 Серия ARCx00, ARDx00. Заказывается отдельно. download
