Номенклатура изделий

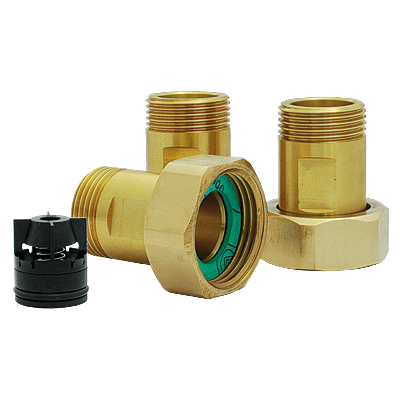

KTD212, KTD312 с наружней резьбой (3 присоединения/упаковка)
![Prod_KTD212_brass_verA_issueA_lr.png](/storage/B7A30070C719D4E45B403D57DEDE356F57F5A84B5D34476D523D1CD625CA853D/1d811c7f9ccf4c9fa643f122f12df947/160-160-0-png.Png/media/193f7464c4d64c8e9fb8d1559372eec0/Prod_KTD212_brass_verA_issueA_lr.png)
![Prod_KTD312_brass_verA_issueA_lr.png](/storage/BA0189A3580A58D3CB9F0219F7A34F2503C08F06A7BAEC458250A8F4A54ADE08/985c8f2a934a4ab3a1d431462f48b924/160-160-0-png.Png/media/701c47d522004139a1af7adcf7c4017e/Prod_KTD312_brass_verA_issueA_lr.png)
![KTD100_200_300_front_B-01.png](/storage/EBE30A783F6D7C03E8A07A829835A9E7371AA9CA3A352804DA21B87B588A19EA/dba41a2ebaa14f808291150b49e3be06/160-160-0-png.Png/media/442c84278043459f8b1f743496ca1b53/KTD100_200_300_front_B-01.png)
Номер арт. | Наименование | Присоединение A | Присоединение B | C [мм] | D [мм] | Масса [кг] | Примечание |
36552200 | KTD212 | G 1" | R ¾" | 43 | 35 | 0,36 | Один обратный клапан включен. 3 присоединения/упаковка. |
36552400 | KTD312 | G 1" | R ¾" | 43 | 35 | 0,36 | Два обратных клапана включены. 3 присоединения/упаковка. |
36552300 | KTD212 | G 1¼" | R 1" | 48,5 | 40 | 0,63 | Один обратный клапан включен. 3 присоединения/упаковка. |
36552500 | KTD312 | G 1¼" | R 1" | 48,5 | 40 | 0,63 | Два обратных клапана включены. 3 присоединения/упаковка. |
Технические данные
Технические данные
Класс давления: | PN 10 |
Температура теплоносителя, макс.: | +120 °C |
Температура теплоносителя, мин.: | -20 °C |
Соединения, конструкция с ниппелем в соответствии с: | EN 1254-4 |
Соединения, Внутренняя резьба (G): | ISO 228/1 |
Соединения, Наружная резьба (R): | EN 10226-1 |
Материал, Гайка: | Латунь, CW 614N |
Материал, Деталь присоединения: | Стойкая к коррозии латунная поверхность, DZR* |
* Подходит для систем питьевого водоснабжения | |
Материал, Прокладка: | Unitec 300 |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | KTD200, KTD300 |
|
Сертификаты | Декларация соответствия требованиям, KTD200/KTD300 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, KTD200/KTD300 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, KTD200/KTD300 (en) |
|
Сертификаты | EAC Сертификат, KTD200/KTD300 |
|
изображение | KTD212, в высоком разрешении |
|
изображение | KTD312 Латунь, в высоком разрешении |
|
2D-изображения | KTD200, KTD300 |
|
