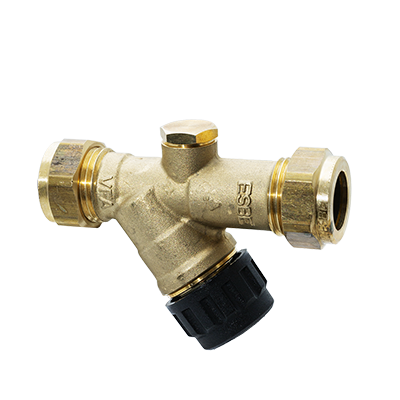

Napouštěcí ventil
VFA200
- S vestavěnými funkcemi uzavíracího a regulovatelného zpětného ventilu.
Napouštěcí ventily řady VFA200 pro napouštění topného systému a dalších systémů s uzavřeným kapalinovým okruhem. Řada ventilů VFA200 má vestavěný uzavírací a zpětný ventil. Zpětný ventil je ovladatelný a vybavený ochranou proti zpětnému toku typu EA podle normy EN 1717.
Sortiment
VFA203, Svěrné šroubení
![VFA200.png](/storage/DEF293E3C7D40D7E37975ADC2FA7331CEC18F1A7716758A22C5AEFD2B4A51528/6c743be2d1514637ab05dcbfe14eb356/160-160-0-png.Png/media/6db37f22e42f4a03b4f48a112d5ece84/VFA200.png)
![VFA200 front_A-01.png](/storage/E29D580FB0B23842CB0C77F5707C3E95D9E6FBFF8AFEE7469B9F3864E69866B2/b4621e1c670b4f1a97226ff3b1525b64/160-160-0-png.Png/media/b20c2a49c3354a64a5db9fabb5390d33/VFA200%20front_A-01.png)
Č. výr. | Označení | DN | Kvs | Připojení D | A [mm] | B [mm] | C [mm] | Hmotnost [kg] |
36301100 | VFA203 | 15 | 2,3 | CPF 15 mm | 82 | max. 50 | 18 | 0,22 |
Technické údaje
Technické údaje
Tlaková třída: | PN 16 |
Připojení: | Svěrné šroubení (CPF), EN 1254-2 |
Pracovní teplota, max.: | +100 °C |
Materiál, těleso ventilu a další kovové části v kontaktu s tekutinou: | Mosaz odolná proti odzinkování, DZR* |
*Vhodné pro aplikace s pitnou vodou | |
Materiál, těsnění sedla: | Silikon |
Materiál, o-kroužky: | EPDM |
Materiál, knoflík: | Plast |
Shoda
SI 2016 č. 1105 (UK)
4MS/KTW-BWGL
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Oblast stahování
Oblast stahování
Typ | Náhled | Stahování |
Technický list | VFA200 |
|
Návod k instalaci | VFA200 |
|
Certifikát | Prohlášení o shodě, VFA200 (en) |
|
Certifikát | Prohlášení o shodě UKCA, VFA200 (en) |
|
Certifikát | Prohlášení o stavebních výrobcích BPD3, VFA200 (en) |
|
Certifikát | Certifikát shody UA, VFA200 |
|
Obrázek | VFA203, vysoké rozlišení |
|
2D obrázek | VFA200 |
|
3D výkres (soubor stp) | VFA203, DN15 |
|
