Termostatický směšovací ventil
VTA310
- Regulace teplé užitkové vody.
- Asymetrický proudový vzorec.
Řada VTA310 je určena pro regulaci teplot v rozvodech teplé užitkové vody, kde není požadována funkce ochrany proti opaření. Tato řada ventilů není vhodná pro rozvody teplé užitkové vody vybavené oběhem teplé vody.
Sortiment
VTA312, vnější závit
![Prod_VTA312_verA_issueA_lr.png](/storage/452616CE87F17592AAC69AFBFA12E890ABDC6983C8A63606419CE490E8D05004/0f6f9b773cda42708b5fc4219311e2e9/160-160-0-png.Png/media/a770fffce9174a369bc92286247578ce/Prod_VTA312_verA_issueA_lr.png)

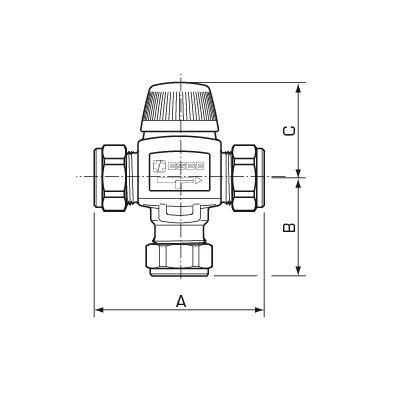

![VTA310 front_A-01.png](/storage/4D2CC6C549995A5A8B0C7298EC1F080CD4117B89FC53624375846E6E208D2D79/a4b28f0afe904fbbb70b17e4042d5dc0/160-160-0-png.Png/media/8793478cd3db436dac6c8bcbb72a3d26/VTA310%20front_A-01.png)

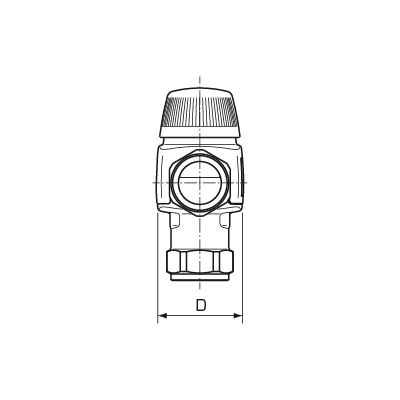

![VTA310 side_A-01.png](/storage/28793D0DBDCEDD2019DC14BE9378CFE129830B598719363BCF825D2C2064DFDA/f4bc180912714598ae8ba48ad8b93c89/160-160-0-png.Png/media/7ccf6a7c680d4748b1424621138d7f3c/VTA310%20side_A-01.png)
Č. výr. | Označení | Rozsah teplot [°C] | Kvs | Připojení | A [mm] | B [mm] | C [mm] | D [mm] | Hmotnost [kg] | Poznámka |
31050200 | VTA312 | 35–60 | 1,2 | G ½" | 70 | 42 | 52 | 46 | 0,41 | Nahrazuje 410. |
VTA313, Svěrné šroubení
![Prod_VTA313_verA_issueA_lr.png](/storage/01EE6D4AD999CEB585FD324321ECD79530D568C86A863D1DF6DB751108343EB1/eaf3eb21159847df934bf51bd418e655/160-160-0-png.Png/media/8107f00e5a9149e193c5886caece9538/Prod_VTA313_verA_issueA_lr.png)
![VTA310 front_A-01.png](/storage/4D2CC6C549995A5A8B0C7298EC1F080CD4117B89FC53624375846E6E208D2D79/a4b28f0afe904fbbb70b17e4042d5dc0/160-160-0-png.Png/media/8793478cd3db436dac6c8bcbb72a3d26/VTA310%20front_A-01.png)
![VTA310 side_A-01.png](/storage/28793D0DBDCEDD2019DC14BE9378CFE129830B598719363BCF825D2C2064DFDA/f4bc180912714598ae8ba48ad8b93c89/160-160-0-png.Png/media/7ccf6a7c680d4748b1424621138d7f3c/VTA310%20side_A-01.png)
Č. výr. | Označení | Rozsah teplot [°C] | Kvs | Připojení | A [mm] | B [mm] | C [mm] | D [mm] | Hmotnost [kg] | Poznámka |
31050100 | VTA313 | 35–60 | 1,2 | CPF 15 mm | 86 | 50 | 52 | 46 | 0,49 | Součástí dodávky je zpětný ventil pro potrubí studené vody. Nahrazuje 401. |
31050400 | VTA313 | 35–60 | 1,5 | CPF 22 mm | 86 | 50 | 52 | 46 | 0,57 | Součástí dodávky je zpětný ventil pro potrubí studené vody. Nahrazuje 404. |
31050500 | VTA313 | 30–70 | 1,5 | CPF 22 mm | 86 | 50 | 52 | 46 | 0,62 | Součástí dodávky je zpětný ventil pro potrubí studené vody. |
Technické údaje
Technické údaje
Tlaková třída: | PN 10 |
max. rozdílový tlak, směšování: | 0,3 MPa |
Teplota média, max.: | +95 °C |
Teplotní stabilita: | ±2 °C |
Připojení, vnější závit (G): | ISO 228/1 |
Přípojky, Svěrné šroubení (CPF): | EN 1254-2 |
Materiál, těleso ventilu a další kovové části v kontaktu s tekutinou: | Mosaz odolná proti odzinkování, DZR |
Shoda
SI 2016 č. 1105 (UK)
4MS/KTW-BWGL
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
ÜA R-15.2.4-22-17605 (AT)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
