Vanne antigel
VTN100
- Plage de température du fluide : 0-90°C
- Température d'ouverture : 3 °C
- Débit de décharge maximal : 2 l/min @3 bar dP
- Régulation de la température exacte
- Robuste
- Sans entretien
La série VTN100 d'ESBE est une gamme de soupapes de sécurité pour les pompes à chaleur monoblocs qui garantissent qu'en cas de panne de courant par temps froid, la pompe à chaleur et l'échangeur thermique à plaques ne gèlent pas et ne se cassent pas. Lorsque la température du fluide descend en dessous de 3°C, la vanne commence à évacuer l'eau, ce qui permet à l'eau plus chaude d'atteindre la vanne, qui se referme à une température du fluide de 4°C.
Gamme de produits

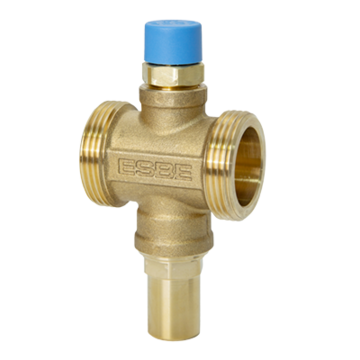

VTN102, Filetage extérieur
| Réf. | Référence | DN | Raccord D | A [mm] | B [mm] | C [mm] | Poids [kg] |
| 35100100 | VTN102 | 25 | G 1" | 58 | 123 | 73 | 0,35 |
| 35100200 | VTN102 | 32 | G 1¼" | 62 | 123 | 70 | 0,42 |
Assistance au montage

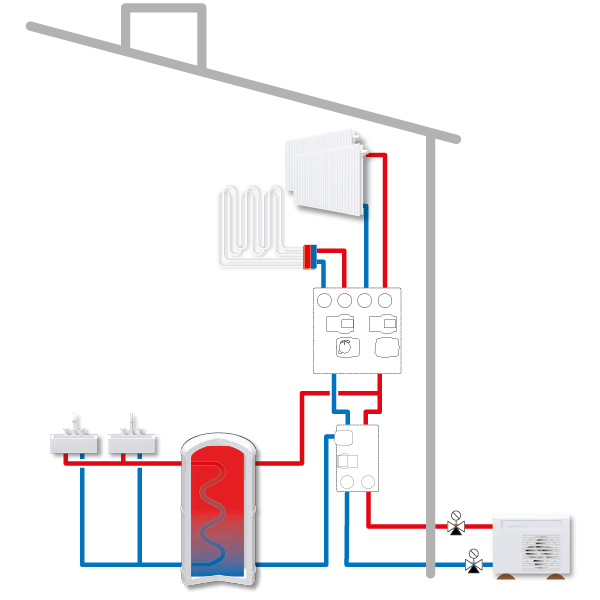

Exemples de montage
Documents
| Nom | Télécharger |
| Instructions pour l'installation VTN100 |
|
Caractéristiques techniques
Caractéristiques techniques
| Classe de pression : | PN 10 |
| Pression de service maxi : | 10 bar |
| Connexions : | Filetage extérieur (G), ISO 228/1 B |
| Débit de décharge maximal : | 2 l/min @ 1 °C et 3 bar (Kvs 0,07 m³/h @ 1 °C) |
| Fluides, Eau de chauffage : | en conformité avec VDI2035 |
| Plage de température de service : | 0 °C à 90 °C |
| Plage de température ambiante : | -30 °C à 60 °C |
| Température du fluide - Ouverture : | 3 °C ±1 °C |
| Température du fluide - Fermeture : | 4 °C ±1 °C |
| Matériau - Corps de vanne : | Laiton |
| Matériau - Joint torique : | EPDM |
| Matériau - Ressort : | Acier inoxydable |
Conformité
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | VTNx00 |
|
| Instructions pour l'installation | VTN100 |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, VTNx00 (en) |
|
| Certificat | Déclaration de conformité, VTN100 (en) |
|
| Image | VTN102 DN25, haute résolution |
|
| Image | VTN102 DN32, haute résolution |
|
| Image 2D | VTN100 |
|
| Plan 3D (fichier .stp) | VTN102, DN25 |
|
| Plan 3D (fichier .stp) | VTN102, DN32 |
|
