Клапан защиты от замерзания

VTN100

  • Диапазон температуры среды: 0–90°C
  • Температура открытия: 3°C
  • Макс. скорость выпускного потока: 2 л/мин при 3 бар dP
  • Точное регулирование температуры
  • Прочность
  • Не требуется техобслуживание

Серия ESBE VTN100 — это предохранительные клапаны для моноблочных тепловых насосов, которые гарантируют, что в случае отключения питания в холодную погоду тепловой насос и пластинчатый теплообменник не замерзнут и не сломаются. Когда температура рабочей среды опускается ниже 3°C, клапан начинает эвакуировать воду, чтобы теплая вода могла достичь клапана. При температуре среды 4°C он снова закрывается.

Номенклатура изделий

VTN102, Внешняя резьба

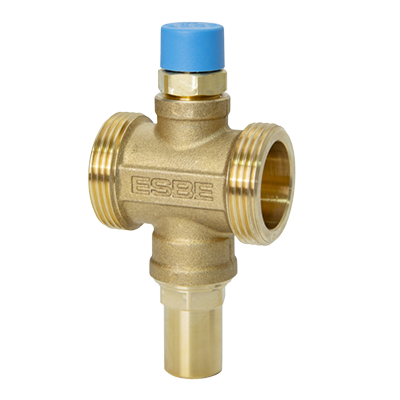

35100200_VTN102 G1 ¼.png

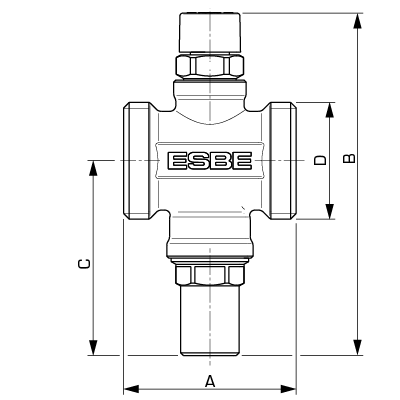

Номер арт. Наименование DN Присоединение D A [мм] B [мм] C [мм] Масса [кг]
35100100 VTN102 25 G 1" 58 123 73 0,35
35100200 VTN102 32 G 1¼" 62 123 70 0,42
Поддержка установки

Примеры установки

Примеры установки
Клапан защиты от замерзания, размещенный снаружи в системе моноблочного теплового насоса «воздух-вода».

Документы

Технические данные

Технические данные

Класс давления: PN 10
Макс. рабочее давление: 10 бар
Подсоединения: наружная резьба (G) в соотв. с ISO 228/1 В
Макс. скорость выпускного потока: 2 л/мин при 1°C и 3 бар (Kvs 0,07 м³/ч при 1°C)
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Диапазон рабочих температур: от 0°C до +90°C
Диапазон температур окружающей среды: от -30° до +60°C
Температура среды - Открытие: 3°C ± 1°C
Температура среды - Закрытие: 4°C ± 1°C
Материал - Корпус клапана: латунь
Материал - Уплотнительное кольцо: этиленпропиленовый каучук (EPDM)
Материал - Пружина: нержавеющая сталь

Cоответствие

PED 2014/68/EU, статья 4.3
