Загружающее устройство

LTC300

  • Полностью регулируемая скорость насоса для оптимизации заполнения теплоаккумулятора.
  • Точное управление температурой воды, поступающей из обратной линии.
  • Энергоэффективный насос, согласно директиве ErP.
  • Встроенная функция вентилирования.

Серия LTC300 — загружающее устройство со встроенным энергоэффективным насосом. Загружающие устройства увеличивают возможность достижения в котле более высокой температуры сгорания, что обеспечивает снижение выбросов.
Кроме того, загружающие устройства поддерживают высокую температуру в обратной линии котла и гарантируют ее постоянство в течение всего цикла сгорания, что повышает эффективность котла, снижая образование осадка и увеличивая срок его эксплуатации. Энергоэффективный насос в составе загружающего устройства удовлетворяет требованиям новой Европейской директивы по энергопотребляющей продукции. Директива определяет нормативные требования по экономии энергии, а также повышает показатель энергоэффективности (EEI) до величины 0,20.

Номенклатура изделий

LTC341, Внутренняя резьба при использовании электронного 4 м насоса

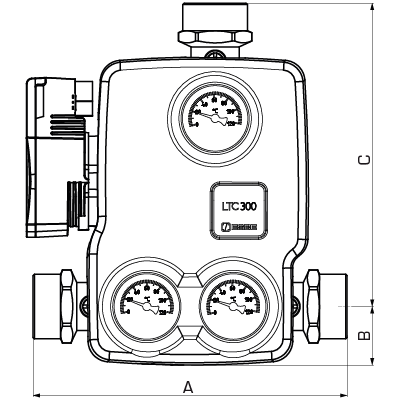

LTC300 front_A-01.png

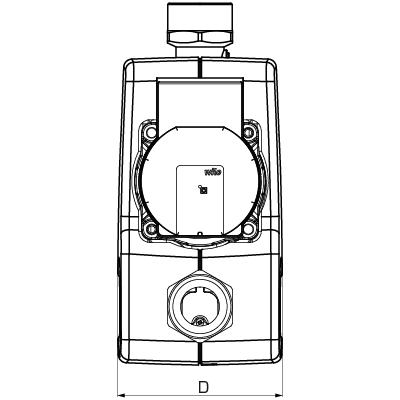

LTC300 side_A-01.png
Номер арт. Наименование DN Мощность [кВт] Мощность (макс. ∆t [°C]) Температура открытия Соединительный адаптер A [мм] B [мм] C [мм] D [мм] Масса [кг]
55005300 LTC341 25 60 35 55°C ± 5°C G 1“ 213 42 212 118 4,4
55005400 LTC341 25 50 30 60°C ± 5°C G 1" 213 42 212 118 4,4
55005500 LTC341 25 45 25 65°C ± 5°C G 1" 213 42 212 118 4,4

LTC361, Внутренняя резьба при использовании электронного 6 м насоса

LTC300 front_A-01.png
LTC300 side_A-01.png
Номер арт. Наименование DN Мощность [кВт] Мощность (макс. ∆t [°C]) Температура открытия Соединительный адаптер A [мм] B [мм] C [мм] D [мм] Масса [кг]
55006000 LTC361 25 90 35 55°C ± 5°C G 1" 213 42 212 118 4,4
55006100 LTC361 25 80 30 60°C ± 5°C G 1" 213 42 212 118 4,4
55006200 LTC361 25 65 25 65°C ± 5°C G 1" 213 42 212 118 4,4
55006300 LTC361 25 50 20 70°C ± 5°C G 1" 213 42 212 118 4,4
55006400 LTC361 32 90 35 55°C ± 5°C G 1¼" 227 42 219 118 4,6
55006500 LTC361 32 80 30 60°C ± 5°C G 1¼" 227 42 219 118 4,6
55006600 LTC361 32 65 25 65°C ± 5°C G 1¼" 227 42 219 118 4,6
55006700 LTC361 32 50 20 70°C ± 5°C G 1¼" 227 42 219 118 4,6

LTC381, Внутренняя резьба при использовании электронного 8 м насоса

LTC300 front_A-01.png
LTC300 side_A-01.png
Номер арт. Наименование DN Мощность [кВт] Мощность (макс. ∆t [°C]) Температура открытия Соединительный адаптер A [мм] B [мм] C [мм] D [мм] Масса [кг]
55006800 LTC381 40 110 35 55°C ± 5°C G 1½" 225 42 218 118 4,6
55006900 LTC381 40 95 30 60°C ± 5°C G 1½" 225 42 218 118 4,6
55005200 LTC381 40 80 25 65°C ± 5°C G 1½" 225 42 218 118 4,6
Поддержка установки

Установка загружающего устройства ESBE – LTC300

Замена термостата на загружающее устройство ESBE LTC300

Загружающее устройство ESBE LTC300: активация автоциркуляции

Примеры установки

Примеры установки

Документы

Технические данные

Технические данные

Класс давления: PN 6
Утечка через закрытый клапан A-AB: макс. 0,5% от макс. поток
Утечка через закрытый клапан B–AB: макс. 3% от макс. поток
Питающее напряжение: 230 ± 10% В перем. тока, 50 Гц
Длина кабеля: 3,0 м
Потребление энергии: LTC341: макс. 20 Вт;
LTC361: макс. 43 Вт;
LTC381: макс. 80 Вт
EEI (Показатель энергоэффективности), циркуляционный насос: <0,20
Энергетическая классификация: A
Диапазон регулирования кВ/кВ мин: 100
Подсоединения: Внутренняя резьба (G), ISO 228/1
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 %
Теплоноситель, смесь воды/этанола: макс. 28 %
Температура теплоносителя, макс.: +110 °C
Температура теплоносителя, мин.: 0 °C
Температура окружающей среды, макс.: +60 °C
Температура окружающей среды, мин.: 0 °C
Материал, Корпус клапана и крышка: Чугун с шаровидным графитом EN-JS 1050

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 № 1101
SI 2016 № 1091
SI 2012 № 3032
SI 2010 № 2617

Схема потока

Схема потока

Выбор параметров

Смотрите спецификацию

Проводка

Смотрите инструкцию по монтажу
Aксессуары и запасные части

Опции

Номер арт. Наименование Обозначение
57060500 57060500 LTC801 ESBE LTC801 Запорные клапаны/Переходники G1½" x G1", 3 шт.
57060600 57060600 LTC801 ESBE LTC801 Запорные клапаны/Переходники G1½" x G1¼", 3 шт
57060700 57060700 LTC801 ESBE LTC801 Запорные клапаны/Переходники G1½" x G1½", 3 шт
57060800 57060800 LTC801 ESBE LTC801 Запорные клапаны/Переходники G1½" x G2", 3 шт
57060900 57060900 LTC801 ESBE LTC801 Запорные клапаны/Переходники G1½" x CPF 28мм, 3 шт

Запасные части

Номер арт. Наименование Обозначение
57020100 57020100 VTC951 ESBE VTC951 Термостат 50°C
57020200 57020200 VTC951 ESBE VTC951 Термостат, 55°C
57020300 57020300 VTC951 ESBE VTC951 Термостат, 60°C
57020800 57020800 VTC951 ESBE VTC951 Термостат, 65°C
57020400 57020400 VTC951 ESBE VTC951 Термостат, 70°C
57020500 57020500 VTC951 ESBE VTC951 Термостат, 75°C
57020900 57020900 LTC922 ESBE LTC922 Соединительный набор VTC/LTC, 3 волоконных прокладки 1½"
57060400 57060400 LTC921 ESBE LTC921 Невозвратная вставка
57061300 57061300 LTC952 ESBE LTC952 Термометр, 3 шт
57061400 57061400 LTC953 ESBE LTC953 Изоляция, в сборе, из двух частей
57061500 57061500 LTC934 ESBE LTC934 Hасос Yonos Para MS/4-20/SC
57061600 57061600 LTC934 ESBE LTC934 Hасос Yonos Para MS/6-43/SC
57061700 57061700 LTC934 ESBE LTC934 Hасос Yonos Para MS/8-60/SC
Загрузки

Загрузки

тип Предварительный просмотр Загрузка
Спецификация LTC300 download
Инструкция по установке LTC300 download
Сертификаты Декларация соответствия требованиям, LTC300 (en) download
Сертификаты Декларация соответствия требованиям UKCA, LTC300 (en) download
Сертификаты Декларация строительного изделия BPD3, LTC300 (en) download
Сертификаты EAC Сертификат download
Сертификат Сертификат соответствия UA, LTC300 download
изображение LTC300, в высоком разрешении download
2D-изображения LTC300 download
Трехмерный чертеж (файл stp) LTC340, LTC360 DN25 download
Трехмерный чертеж (файл stp) LTC380, DN40 download
Сферы применения

Сферы применения

Эффективная загрузка накопительного бака.

Продукция

LTC300

Эффективная загрузка накопительного бака с предоставленным предохранительным оборудованием.

Продукция

LTC300 ATA200 CTF150
