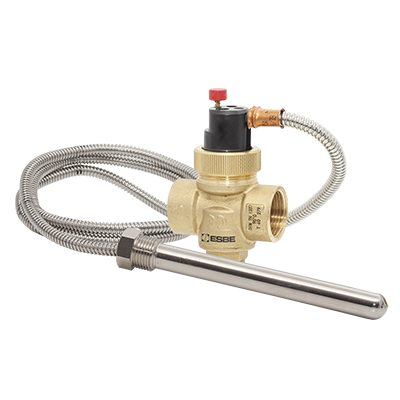

Термический предохранительный клапан
VST200
- Отличная безопасность для котлов на твердом топливе.
- Два независимых температурных датчика.
- Металлическое покрытие капиллярных трубок.
Серия VST200 предотвращает избыточные температуры в котлах на твердом топливе. Для этих систем разрешается максимальная тепловая мощность до 100 кВт. Термический предохранительный клапан – это редукционный односедельный клапан, который открывается при повышении температуры. Термозащитный клапан рекомендуется устанавливать на впуске холодной воды в предохранительный теплообменник.
Номенклатура изделий
VST212, Внутренняя резьба

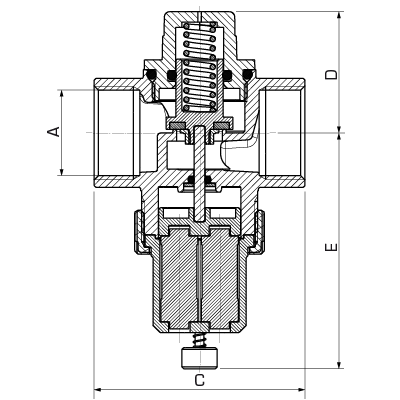

Номер арт. | Наименование | DN | Температура открытия [⁰C] | Пропускная способность [м³/ч] | Присоединение A | Присоединение B | C [мм] | D [мм] | E [мм] | F [мм] | Масса [кг] |
36028000 | VST212 | 20 | 95 ± 3 | 1,35 | G ¾" | G ½" | 60 | 34,5 | 67,1 | 157,5 | 0,65 |
Технические данные
Технические данные
Класс давления: | PN 10 |
епловая мощность котла, макс.: | 100 кВт |
Длина капиллярной трубки: | 1,3 м |
Температура, Датчики - макс.: | +125 °C |
Температура, Датчики - открытие: | 95°C ± 3°C |
Подсоединения, Клапан: | Внутренняя резьба (G), ISO 228/1 |
Подсоединения, Гильза: | Внешняя резьба (G), ISO 228/1 |
Материал, Корпус клапана, а также другие металлические части, контактирующие с жидкостью: | Латунь, CW 617N - DIN 12164/5 |
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | VST200 | |
Инструкция по установке | VST200 | |
Сертификаты | Декларация соответствия требованиям, VST200 (en) | |
Сертификаты | Декларация соответствия требованиям UKCA, VST200 (en) | |
Сертификаты | Декларация строительного изделия BPD3, VST200 (en) | |
изображение | VST212, в высоком разрешении | |
2D-изображения | VST200 | |
2D-изображения | Погружная гильза | |
Трехмерный чертеж (файл stp) | VST212, DN20 |
