Комнатный термостат

TFC100

  • Доступны исполнения 24 В и 230 В
  • Различные варианты для различных потребностей
  • Для использования с 2- или 4-трубными вентиляторными доводчиками
  • Диапазон регулирования 5 °C ... 30 °C

Серия ESBE TFC100 представляет собой модельный ряд комнатных термостатов вентиляторных доводчиков для использования в системах отопления или охлаждения. Термостаты могут подключаться к двум точкам или приводу с возвратной пружиной и вентилятору.

Номенклатура изделий

TFC1xx

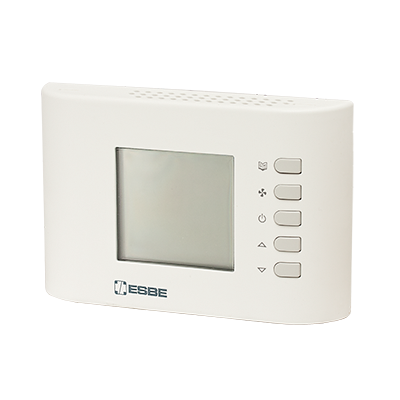

TFC139
Номер арт. Наименование Применение Электропитание Номинальный ток контактов Диапазон установки [°C] Масса [кг] Примечание
18004500 TFC139 Отопление и охлаждение 230В перем. тока/ 24В перем. тока 3 (1) A @ 250 В перем. тока 5 ‒ 35 0,19 Управляющий сигнал 0–10 В пост.тока
Поддержка установки
Технические данные

Технические данные

Диапазон установки: 5‒35 °C
Влажность окружающей среды: 20...80% RH не конденсированная
Тип датчика: NTC 10 кОм @ 25 °C
Класс контроля температуры ErP: V
Потребление электроэнергии: 3 %
Степень защиты корпуса: IP30
Номинальный ток контактов: 3 (1) A @ 250 В перем. тока
Электропитание: 230 -15%/+10% В перем. тока, 50Гц или 24 -15%/+10% В перем. тока, 50Гц
Потребление энергии: 1,2 ВА
Класс защиты: II
Температура окружающей среды, макс.: +40 °C
Температура окружающей среды, мин.: 0 °C
Материал, Корпус: Пластик АБС + ПК самогасящийся V0
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Общие сведения об электропроводке и подключении приводов ESBE можно найти в Спецификации и Инструкции по монтажу в разделе «ЗАГРУЗКИ».
