Termostat pokojowy
TFC100
- Obie wersje 24 V oraz 230 V dostępne
- Różne wersje w zależności od potrzeb
- Do użytku z klimakonwektorami 2-rurowymi lub 4-rurowymi
- Zakres regulacji od 5°C do 30°C
Seria ESBE TFC100 to gama termostatów pokojowych klimakonwektorów do użytku w zastosowaniach związanych z ogrzewaniem lub chłodzeniem. Termostaty można podłączyć do siłownika 2-punktowego lub do siłownika ze sprężyną powrotną oraz do wentylatora.
Gama produktów
TFC1xx
![TFC139_18004500.png](/storage/F72A48E1BCF9E936FD2366226C0B446352C85EF299D3415D0866A2C6231D40D9/846856d1c1b8457da619900d3ca85bfb/160-160-0-png.Png/media/b0e432d3a2e244e28b34a17433400a4c/TFC139_18004500.png)

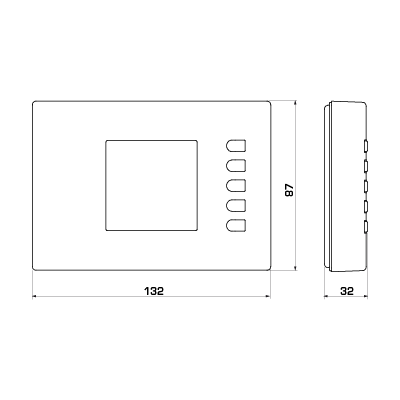

![TFC139 (kopia TEA119).png](/storage/CDE8A739EF9508DB0A8FE021AB7054B7812A1953FA36E477E68FC2156B6BC40D/375004d093d54772910fc3f7feedb90d/160-160-0-png.Png/media/9e6f04ff184d4e82a44acfe081a9d278/TFC139%20(kopia%20TEA119).png)
Nr art. | Nazwa | Zastosowanie | Napięcie | Obciążalność styku | Zakres nastawy [°C] | Masa [kg] | Uwaga |
18004500 | TFC139 | Ogrzewanie oraz chłodzenie | 230V AC/ 24V AC | 3 (1) A @ 250 V AC | 5 ‒ 35 | 0,19 | Sygnał sterujący 0–10 V DC |
Instrukcja obsługi i montażu
Dokumenty
Nazwa | Pobierz |
Instrukcja obsługi TFC139 (en, it) |
|
Dane techniczne
Dane techniczne
Zakres nastawy: | 5‒35 °C |
Wilgotność otoczenia: | 20...80% RH bez kondensacji |
Typ czujnika: | NTC 10kΩ@25°C |
Klasa regulatorów temperatury wg ErP: | V |
Wkład w wydajność energetyczną: | 3 % |
Ochronność obudowy: | IP30 |
Obciążalność styku: | 3(1)A @ 250V AC |
Napięcie: | 230 -15%/+10% V AC, 50Hz lub 24 -15%/+10% V AC, 50Hz |
Pobór mocy: | 1,2 VA |
Klasa ochronna: | II |
Temperatura otoczenia, maks.: | +40 °C |
Temperatura otoczenia, min.: | 0 °C |
Materiał, Obudowa: | Tworzywo ABS + PC, samogasnące V0 |
Zgodność z normami
![Zgodność z normami](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
