Управляющий клапан PN16
VLA100
- Превосходное регулирование для лучшей смесительной производительности и регулировки потока вплоть до 16 бар (PN16).
- Превосходно низкий уровень внутренних утечек и 100% протестированный продукт.
- Долгосрочный и долговечный.
- Совершенная согласованность между клапаном и приводами ESBE.
Серия VLA100 - это 2-ходовые и 3-ходовые управляющие клапаны для смешивания или регулировки потока вплоть до 16 бар. Клапаны сделаны из высокопроизводительного чугуна с шаровидным графитом, позволяющего их использование в системах отопления и охлаждения. Серия VLA100 доступна в 2-ходовых типоразмерах DN15-DN50; 3-ходовых DN15-50. В комплект поставки входит один тип присоединения. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий

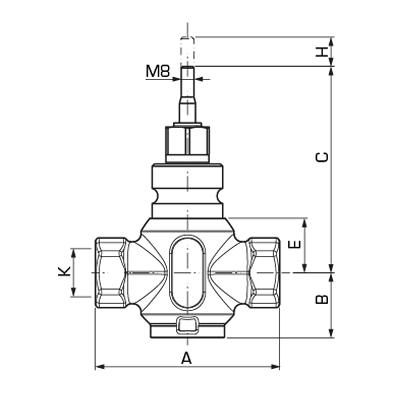

VLA121, 2-ходовой управляющий клапан
| Номер арт. | Наименование | DN | Кпс | Присоединение K | A [мм] | B [мм] | C [мм] | E [мм] | H [мм] | Диапазон регулирования кВ/кВ мин | Масса [кг] |
| 21150100 | VLA121 | 15 | 1,6 | Rp ½" | 85 | 38 | 108 | 24 | 20 | >50 | 1,0 |
| 21150200 | VLA121 | 15 | 2,5 | Rp ½" | 85 | 38 | 108 | 24 | 20 | >50 | 1,0 |
| 21150300 | VLA121 | 15 | 4 | Rp ½" | 85 | 38 | 108 | 24 | 20 | >50 | 1,0 |
| 21150400 | VLA121 | 20 | 6,3 | Rp ¾" | 100 | 40 | 115 | 30 | 20 | >50 | 1,2 |
| 21150500 | VLA121 | 25 | 10 | Rp 1" | 115 | 40 | 119 | 34 | 20 | >50 | 1,3 |
| 21150600 | VLA121 | 32 | 16 | Rp 1¼" | 130 | 41 | 120 | 35 | 20 | >50 | 1,8 |
| 21150700 | VLA121 | 40 | 25 | Rp 1½" | 150 | 50 | 128 | 42 | 20 | >50 | 2,7 |
| 21150800 | VLA121 | 50 | 38 | Rp 2" | 180 | 59 | 138 | 53 | 20 | >50 | 4,2 |

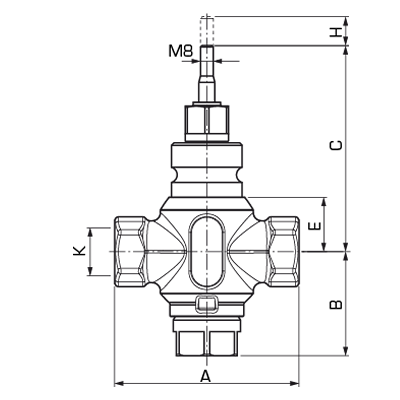

VLA131, 3-ходовой управляющий клапан
| Номер арт. | Наименование | DN | Кпс | Присоединение K | A [мм] | B [мм] | C [мм] | E [мм] | H [мм] | Диапазон регулирования кВ/кВ мин | Масса [кг] |
| 21150900 | VLA131 | 15 | 1,6 | Rp ½" | 85 | 58 | 108 | 24 | 20 | >50 | 1,1 |
| 21151000 | VLA131 | 15 | 2,5 | Rp ½" | 85 | 58 | 108 | 24 | 20 | >50 | 1,1 |
| 21151100 | VLA131 | 15 | 4 | Rp ½" | 85 | 58 | 108 | 24 | 20 | >50 | 1,1 |
| 21151200 | VLA131 | 20 | 6,3 | Rp ¾" | 100 | 61 | 115 | 30 | 20 | >50 | 1,3 |
| 21151300 | VLA131 | 25 | 10 | Rp 1" | 115 | 65 | 119 | 34 | 20 | >50 | 1,5 |
| 21151400 | VLA131 | 32 | 16 | Rp 1¼" | 130 | 70 | 120 | 35 | 20 | >50 | 2,1 |
| 21151500 | VLA131 | 40 | 25 | Rp 1½" | 150 | 74 | 128 | 42 | 20 | >50 | 3,0 |
| 21151600 | VLA131 | 50 | 38 | Rp 2" | 180 | 90 | 138 | 53 | 20 | >50 | 4,7 |
Технические данные
Технические данные
| Тип: | 2х и 3х-ходовые линейные клапаны |
| Класс давления: | PN 16 |
| Характеристика расхода A–AB: | EQM |
| Характеристика расхода B-AB: | Дополнительный |
| Ход плунжера: | 20 мм |
| Диапазон регулирования кВ/кВ мин: | См. спецификацию |
| Утечка через закрытый клапан A-AB: | Плотное уплотнение |
| Утечка через закрытый клапан B–AB: | Плотное уплотнение |
| ΔP: | См. спецификацию |
| Температура теплоносителя, макс.: | +130 °C |
| Температура теплоносителя, мин.: | -20 °C |
| Подсоединения: | Внутренняя резьба (Rp), EN 10226-1 |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % |
| Теплоноситель, смесь воды/этанола: | макс. 28 % |
| Материал, Корпус: | Чугун с шаровидным графитом EN-JS 1030 |
| Материал, Шток клапана: | Нержавеющая сталь, SS 2346 |
| Материал, Плунжер: | Латунь CW 602N |
| Материал, Седло клапана: | Чугун с шаровидным графитом EN-JS 1030 |
| Материал, Закрытый плунжер: | Латунь CW 602N |
| Материал, Уплотнение гнезда клапана: | EPDM |
| Материал, Сальник: | PTFE/EPDM |
Cоответствие
SI 2016 № 1105 (UK)
Выбор параметров
Aксессуары и запасные части
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
26000700 | VLA821 | ESBE VLA821 Переходники для приводов Siemens SQX. | Для клапанов DN 15-50. |  |
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
27000100 | VLA901 | ESBE VLA901 Сменный комплект Картридж | Относится к типу VLAxxx, VLExxx клапана | |
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | VLA100 |
|
| Сертификаты | Декларация соответствия требованиям, VLA100, VLA200 (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, VLA100 (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, VLA100 (en) |
|
| Сертификаты | EAC Сертификат, VLA100 |
|
| Сертификат | Сертификат соответствия UA, VLA100 |
|
| изображение | VLA121, в высоком разрешении |
|
| изображение | VLA131, в высоком разрешении |
|
| 2D-изображения | VLA121 |
|
| 2D-изображения | VLA131 |
|
| Трехмерный чертеж (файл stp) | VLA121, DN15 |
|
| Трехмерный чертеж (файл stp) | VLA121, DN20 |
|
| Трехмерный чертеж (файл stp) | VLA121, DN25 |
|
| Трехмерный чертеж (файл stp) | VLA121, DN32 |
|
| Трехмерный чертеж (файл stp) | VLA131, DN32 |
|
| Трехмерный чертеж (файл stp) | VLA121, DN40 |
|
| Трехмерный чертеж (файл stp) | VLA131, DN40 |
|
| Трехмерный чертеж (файл stp) | VLA121, DN50 |
|
| Трехмерный чертеж (файл stp) | VLA131, DN50 |
|
Связанные материалы
Сопутствующие товары
Сферы применения
Сферы применения
Система охлаждения с 3-ходовой регулировкой и циркуляцией.
Система обогрева с 3-ходовой регулировкой.
Системы обогрева с 3-ходовой регулировкой и переменным потоком.
Система охлаждения с 2-ходовой регулировкой и переменным потоком.
