Управляющий клапан PN16

VLE100

  • Превосходное регулирование для лучшей смесительной, отводной (дельта P<50кПа) производительности и регулировки потока вплоть до 16 бар (PN16).
  • Низкий уровень внутренних утечек и 100% протестированный продукт.
  • Долгосрочный и долговечный.
  • Совершенная согласованность между клапаном и приводами ESBE.

Серия VLE - это 2-ходовые и 3-ходовые управляющие клапаны для смешивания, отвода (ΔP<50 кПа) или регулировки потока вплоть до 16 бар. Клапаны сделаны из высокопроизводительной бронзы, позволяющей их использование в системах отопления и охлаждения. Серия VLE доступна в 2-ходовых типоразмерах DN15-DN50; 3-ходовых DN15-50. В комплект поставки входит один тип присоединения. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.

Номенклатура изделий

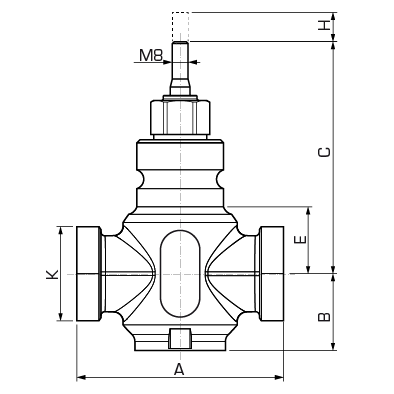

VLE122, 2-ходовой управляющий клапан

VLE122 front_B-01.png
Номер арт. Наименование DN Кпс Присоединение K A [мм] B [мм] C [мм] E [мм] H [мм] Диапазон регулирования кВ/кВ мин Масса [кг]
21250100 VLE122 15 0,25 G 1" 100 36 110 24 20 >50 1,0
21250200 VLE122 15 0,4 G 1" 100 36 110 24 20 >50 1,0
21250300 VLE122 15 0,63 G 1" 100 36 110 24 20 >50 1,0
21250400 VLE122 15 1 G 1" 100 36 110 24 20 >50 1,0
21250500 VLE122 15 1,6 G 1" 100 36 110 24 20 >50 1,0
21250600 VLE122 15 2,5 G 1" 100 36 110 24 20 >50 1,0
21250700 VLE122 15 4 G 1" 100 36 110 24 20 >50 1,0
21250800 VLE122 20 6,3 G 1¼" 100 38 116 30 20 >100 1,2
21250900 VLE122 25 10 G 1½" 105 39 120 34 20 >100 1,4
21251000 VLE122 32 16 G 2" 105 39 121 35 20 >100 1,8
21251100 VLE122 40 25 G 2¼" 130 48 128 42 20 >100 2,6
21251200 VLE122 50 38 G 2¾" 150 58 139 53 20 >100 4,3

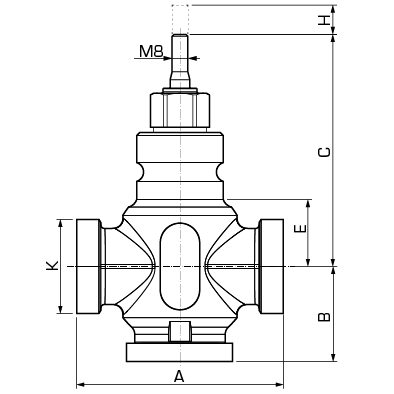

VLE132, 3-ходовой управляющий клапан

VLE132 front_B-01.png
Номер арт. Наименование DN Кпс Присоединение K A [мм] B [мм] C [мм] E [мм] H [мм] Диапазон регулирования кВ/кВ мин Масса [кг]
21251300 VLE132 15 1,6 G 1" 100 50 110 24 20 >50 1,1
21251400 VLE132 15 2,5 G 1" 100 50 110 24 20 >50 1,1
21251500 VLE132 15 4 G 1" 100 50 110 24 20 >50 1,1
21251600 VLE132 20 6,3 G 1¼" 100 50 116 30 20 >100 1,3
21251700 VLE132 25 10 G 1½" 105 52 120 34 20 >100 1,6
21251800 VLE132 32 16 G 2" 105 52 121 35 20 >100 2,0
21251900 VLE132 40 25 G 2¼" 130 65 128 42 20 >100 2,9
21252000 VLE132 50 38 G 2¾" 150 75 139 53 20 >100 4,6
Технические данные

Технические данные

Тип: 2х и 3х-ходовые линейные клапаны
Класс давления: PN 16
Характеристика расхода A–AB: EQM
Характеристика расхода B-AB: Дополнительный
Ход плунжера: 20 мм
Диапазон регулирования кВ/кВ мин: См. таблицу размеров
Утечка через закрытый клапан A-AB: DN15: макс. 0,02% от Кп 4;
DN20-50: макс. 0,02% от Кпс
Утечка через закрытый клапан B–AB: DN15: макс. 0,05% от Кп 4;
DN20-50: макс. 0,05% от Кпс
ΔP: См. спецификацию
Температура теплоносителя, макс.: +150 °C
Температура теплоносителя, мин.: -20 °C
Подсоединения: Наружная резьба (G), ISO 228/1
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 %
Теплоноситель, смесь воды/этанола: макс. 28 %
Материал, орпус клапана: Бронза, Rg5
Материал, Шток клапана: Нержавеющая сталь, SS 2346
Материал, Плунжер: Нержавеющая сталь, SS 2346
Материал, Седло клапана: Нержавеющая сталь, SS 2346
Материал, Закрытый плунжер: Латунь CW 602N
Материал, Уплотнение гнезда клапана: Металл
Материал, Сальник: PTFE/EPDM

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)

Выбор параметров

Смотрите спецификацию
Aксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Руководство по установке
26000700 26000700 VLA821 ESBE VLA821 Переходники для приводов Siemens SQX. Для клапанов DN 15-50. download

Запасные части

Номер арт. Наименование Обозначение Примечание Руководство по установке
27000100 27000100 VLA901 ESBE VLA901 Сменный комплект Картридж Относится к типу VLAxxx, VLExxx клапана download
Загрузки

Загрузки

тип Предварительный просмотр Загрузка
Спецификация VLE100 download
Сертификаты Декларация соответствия требованиям, VLE100 (en) download
Сертификаты Декларация соответствия требованиям UKCA, VLE100 (en) download
Сертификаты Декларация строительного изделия BPD3, VLE100 (en) download
Сертификаты EAC Сертификат, VLE100 download
Сертификат Сертификат соответствия UA, VLE100 download
изображение VLE122, в высоком разрешении download
изображение VLE132, в высоком разрешении download
2D-изображения VLE122 download
2D-изображения VLE132 download
Трехмерный чертеж (файл stp) VLE122, DN15 download
Трехмерный чертеж (файл stp) VLE132, DN15 download
Трехмерный чертеж (файл stp) VLE122, DN20 download
Трехмерный чертеж (файл stp) VLE132, DN20 download
Трехмерный чертеж (файл stp) VLE122, DN25 download
Трехмерный чертеж (файл stp) VLE132, DN25 download
Трехмерный чертеж (файл stp) VLE122, DN32 download
Трехмерный чертеж (файл stp) VLE132, DN32 download
Трехмерный чертеж (файл stp) VLE122, DN40 download
Трехмерный чертеж (файл stp) VLE132, DN40 download
Трехмерный чертеж (файл stp) VLE122, DN50 download
Трехмерный чертеж (файл stp) VLE132, DN50 download
