Клапан фанко́йла

VLG100

  • Великолепное сочетание клапана и привода ESBE серии ALG400
  • Компактный и простой в установке
  • Доступны различные значения Kvs, коэффициента пропускной способности
Клапан ESBE серии VLG100 — линейный клапан, применяемый для контроля нагрева и охлаждения воды в отопительных системах, установках кондиционирования воздуха и фанко́йлах. Клапаны управляются  термоэлектрическим приводом ALG400. Привод и клапан легко собираются вместе с помощью круглой гайки с резьбой. VLG100 имеет компактный размер, что обеспечивает простоту установки в ограниченном пространстве, например на змеевике фанко́йла.

Клапаны могут быть двухходовые, трехходовые или трехходовые с обводным контуром и, как правило, закрытые.  Комбинация привода с  клапаном, как правило, так же поставляется закрытой (NC) то есть шток работает на закрытие клапна, двигаясь вверх.
Номенклатура изделий

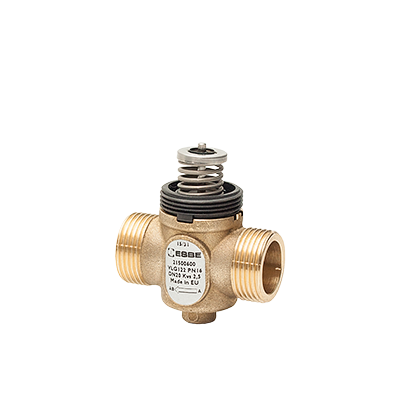

VLG122, Двухходовой клапан

Номер арт. Наименование DN Кпс Присоединение A B [мм] C [мм] D [мм] E [мм] F [мм] Масса [кг]
21500100 VLG122 15 0,25 G ½" 52 23 27 16 65 0,12
21500200 VLG122 15 0,4 G ½" 52 23 27 16 65 0,12
21500300 VLG122 15 0,6 G ½" 52 23 27 16 65 0,12
21500400 VLG122 15 1 G ½" 52 23 27 16 65 0,12
21500500 VLG122 15 1,6 G ½" 52 23 27 16 65 0,12
21500600 VLG122 20 2,5 G ¾" 56 24 26 16 65 0,15

VLG132, Трехходовой клапан

Номер арт. Наименование DN Кпс A [м³/ч] Кпс B [м³/ч] ΔP Присоединение A B [мм] C [мм] D [мм] E [мм] F [мм] Масса [кг]
21501300 VLG132 15 0,6 0,6 4 G ½" 52 25 27 16 65 0,13
21501400 VLG132 15 1 0,6 3,5 G ½" 52 25 27 16 65 0,13
21501500 VLG132 15 1.6 1 3,5 G ½" 52 25 27 16 65 0,13
21501600 VLG132 20 2.5 1,6 3,5 G ¾" 56 34 26 16 65 0,17
21501700 VLG132 20 4 2,5 1 (0,4) G ¾" 78 36 41 16 92 0,41

VLG142, Трехходовой клапан с байпасом

Номер арт. Наименование DN Кпс A [м³/ч] Кпс B [м³/ч] ΔP Присоединение A B [мм] C [мм] D [мм] E [мм] F [мм] Масса [кг]
21502100 VLG142 15 0.25 0,25 4 G ½" 52 35 27 16 88 0,20
21502200 VLG142 15 0.4 0,4 4 G ½" 52 35 27 16 88 0,20
21502300 VLG142 15 0.6 0,6 4 G ½" 52 35 27 16 88 0,20
21502400 VLG142 15 1 0,6 3,5 G ½" 52 35 27 16 88 0,20
21502500 VLG142 15 1.6 1 3,5 G ½" 52 35 27 16 88 0,20
21502600 VLG142 20 2.5 1,6 3,5 G ¾" 56 50 26 16 98 0,27
Поддержка установки

Примеры установки

Примеры установки
VLG122
VLG132
VLG142

Монтаж

Монтаж
Положение установки
Монтажные размеры

Документы

Технические данные

Технические данные

Класс давления: PN 16
Ход плунжера: 2,5 мм
Утечка: 0 %
Подсоединения: Наружная резьба (G), ISO 228/1
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 %
Теплоноситель, смесь воды/этанола: макс. 28 %
Температура теплоносителя, макс.: +95 °C
Температура теплоносителя, мин.: +5 °C
Материал, Корпус: латунь CW617N
Материал, Шток: PPS, GF 50 %
Материал, Уплотнение, кольцевое уплотнение: EPDM
Материал, Пружина: нержавеющая сталь

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)

Выбор параметров

Смотрите спецификацию
