Привод

ALG400

  • Превосходная сочетаемость исполнительного устройства и клапанов ESBE серии VLG100
  • Доступны различные виды сигналов управления
  • Легкая установка благодаря кольцевой гайке с резьбой
  • Индикатор хода на исполнительном устройстве

Термоэлектрический исполнительный механизм ESBE серии ALG400 предназначается для клапанов вентиляторного доводчика, таких как ESBE серии VLG100 для нагрева и охлаждения. Исполнительный механизм работает с усилием 140 Н и имеет рабочий ход 2,5 мм. Приводное устройство — узел клапана, легко монтируется на кольцевую гайку с резьбой. Применяются 3 версии.

Исполнительный механизм может быть версии, работающей от 24 В пост./пер. тока или от 230 В пер. тока с двумя точками сигнала управления, или версии, работающей от 24 В пер. тока с пропорциональным сигналом управления.
Номенклатура изделий

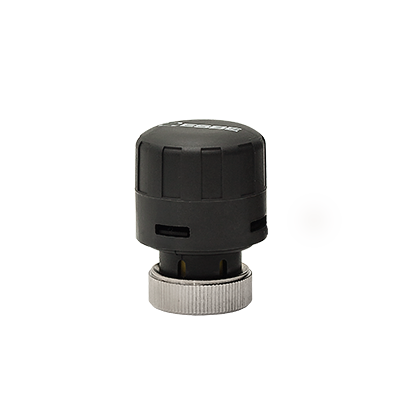

ALG43x

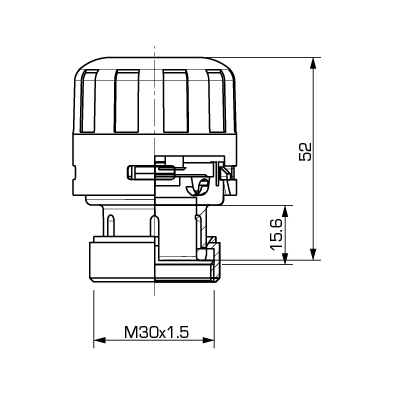

ALG434 front_A-01.png
ALG434, ALG436

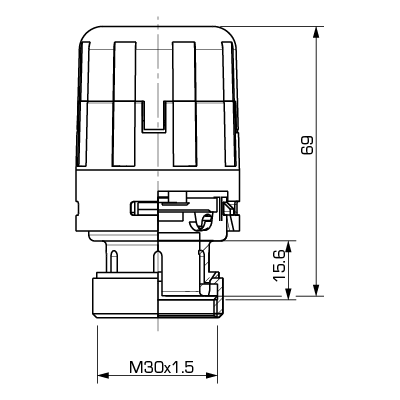

ALG438 front_A-01.png
ALG438

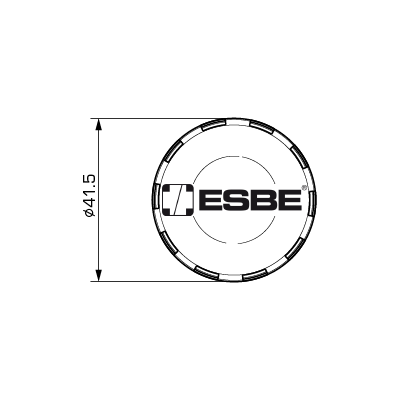

ALG400 top_A-01.png
Номер арт. Наименование Питающее напряжение Управляющий сигнал Усилие [Н] Ход плунжера [мм] Время действия [с] Масса [кг]
22500100 ALG434 110-230В перем. тока 2-х позиционное управление 140 2,5 См. спецификацию 0,15
22500200 ALG436 24В перем. тока/пост. тока 2-х позиционное управление 140 2,5 См. спецификацию 0,15
22500300 ALG438 24В перем. тока Пропорциональный 140 2,5 См. спецификацию 0,17
Поддержка установки

Монтаж

Монтаж
Положение установки
Монтажные размеры

Документы

Технические данные

Технические данные

Электропитание: ALG434: 110-230В перем. тока, 50/60 Гц;
ALG436: 24В перем. тока, 50/60 Гц / 24В пост.тока;
ALG438: 24В перем. тока, 50/60 Гц
Потребление электроэнергии — запуск: ALG434 (230В): 50Вт;
ALG434 (110В): 12Вт;
ALG436: 4Вт;
ALG438: 5Вт
Потребление электроэнергии — работа: 1,8Вт
Ход плунжера: 2,5 мм
Усилие: 140 Н
Управляющий сигнал: ALG434/ALG436: 2-позиционный;
ALG438: 0 - 10В пост.тока
Степень защиты корпуса: IP 44 (вертикальная установка)
Класс защиты: II
Масса: ALG434/ALG436: 0,15 кг;
ALG438: 0,17 кг
Материалы: корпус из технополимера, самогасящийся, V0
Температура окружающей среды, макс. +50 °C
Температура окружающей среды, мин. +2 °C

Cоответствие

Cоответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 № 1101
SI 2016 № 1091
SI 2012 № 3032

Проводка

Смотрите инструкцию по монтажу
