Номенклатура изделий

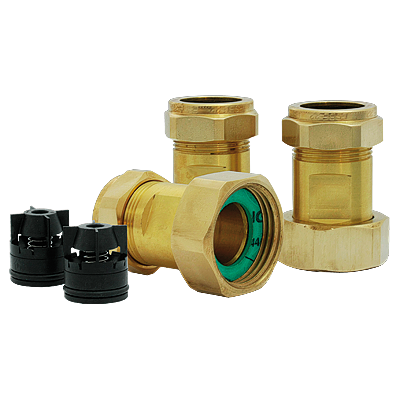

KCD300, Компрессионный фитинг (3 присоединения/упаковка)
![Prod_KCD313_brass_verA_issueA_lr.png](/storage/D9E33D814070AEE755E1A394DD3B678AFBF73CDE294D7240E7F49AD7BEB6E7A4/1beb351e73a74e4ab66902111a95cc50/160-160-0-png.Png/media/cff4377e0b6f4bbca629a6476d04a194/Prod_KCD313_brass_verA_issueA_lr.png)
![KCD300_front_B-01.png](/storage/00271DB549233B801FCE62A2EBD2A5C790D32B3D255EB019321A549519BB540F/2a51b4a082534d128731d2180dd1aca1/160-160-0-png.Png/media/a3f7bd8077d747e4b654498906b5f26a/KCD300_front_B-01.png)

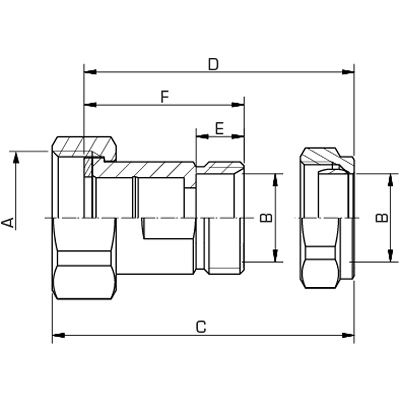

Номер арт. | Наименование | Присоединение A | Присоединение B | C [мм] | D [мм] | E [мм] | F [мм] | Масса [кг] | Примечание |
36552900 | KCD313 | G 1" | CPF 22mm | 54 | 48 | 12 | 40 | 0,56 | Два обратных клапана включены. 3 присоединения/упаковка. |
KCD300, Компрессионный фитинг (2 присоединения/упаковка)
![Prod_KCD313_brass_verA_issueA_lr.png](/storage/D9E33D814070AEE755E1A394DD3B678AFBF73CDE294D7240E7F49AD7BEB6E7A4/1beb351e73a74e4ab66902111a95cc50/160-160-0-png.Png/media/cff4377e0b6f4bbca629a6476d04a194/Prod_KCD313_brass_verA_issueA_lr.png)
![KCD300_front_B-01.png](/storage/00271DB549233B801FCE62A2EBD2A5C790D32B3D255EB019321A549519BB540F/2a51b4a082534d128731d2180dd1aca1/160-160-0-png.Png/media/a3f7bd8077d747e4b654498906b5f26a/KCD300_front_B-01.png)
Номер арт. | Наименование | Присоединение A | Присоединение B | C [мм] | D [мм] | E [мм] | F [мм] | Масса [кг] | Примечание |
Технические данные
Технические данные
Класс давления: | PN 10 |
Температура теплоносителя, макс.: | +120 °C |
Температура теплоносителя, мин.: | -20 °C |
Соединения, конструкция с ниппелем в соответствии с: | EN 1254-2 |
Соединения, Внутренняя резьба (G): | ISO 228/1 |
Соединения, Компрессионный фитинг (CPF): | EN 1254-2 |
Материал, Гайка: | Латунь, CW 614N |
Материал, Деталь присоединения: | Стойкая к коррозии латунная поверхность, DZR* |
Материал, Прокладка: | Klingersil C-4400 |
Материал, Гайка компрессионного фитинга: | Латунь CW 614N |
Материал, Компрессионное кольцо: | Стойкая к коррозии латунная поверхность, DZR* |
* Подходит для систем питьевого водоснабжения |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | KCD300 |
|
Сертификаты | Декларация соответствия требованиям, KCD300 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, KCD300 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, KCD300 (en) |
|
Сертификаты | EAC Сертификат, KCD300 |
|
изображение | KCD313 латунь, в высоком разрешении |
|
2D-изображения | KCD300 |
|
