Gama de productos

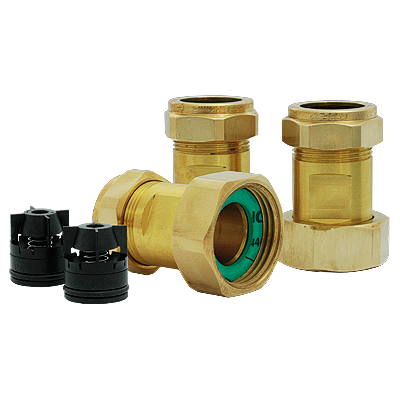

KCD300, Conexión por compresión (3 conexiones / paquete)
![Prod_KCD313_brass_verA_issueA_lr.png](/storage/D9E33D814070AEE755E1A394DD3B678AFBF73CDE294D7240E7F49AD7BEB6E7A4/1beb351e73a74e4ab66902111a95cc50/160-160-0-png.Png/media/cff4377e0b6f4bbca629a6476d04a194/Prod_KCD313_brass_verA_issueA_lr.png)
![KCD300_front_B-01.png](/storage/00271DB549233B801FCE62A2EBD2A5C790D32B3D255EB019321A549519BB540F/2a51b4a082534d128731d2180dd1aca1/160-160-0-png.Png/media/a3f7bd8077d747e4b654498906b5f26a/KCD300_front_B-01.png)

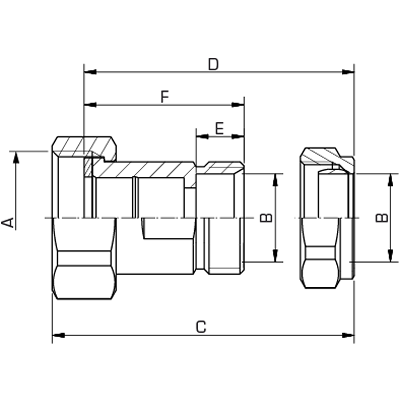

N.º ref. | Referencia | Conexión A | Conexión B | C [mm] | D [mm] | E [mm] | F [mm] | Peso [kg] | Nota |
36552900 | KCD313 | G 1" | CPF 22mm | 54 | 48 | 12 | 40 | 0,56 | Dos válvulas de retención incluidas. 3 conexiones/paquete. |
KCD300, Conexión por compresión (2 conexiones / paquete)
![Prod_KCD313_brass_verA_issueA_lr.png](/storage/D9E33D814070AEE755E1A394DD3B678AFBF73CDE294D7240E7F49AD7BEB6E7A4/1beb351e73a74e4ab66902111a95cc50/160-160-0-png.Png/media/cff4377e0b6f4bbca629a6476d04a194/Prod_KCD313_brass_verA_issueA_lr.png)
![KCD300_front_B-01.png](/storage/00271DB549233B801FCE62A2EBD2A5C790D32B3D255EB019321A549519BB540F/2a51b4a082534d128731d2180dd1aca1/160-160-0-png.Png/media/a3f7bd8077d747e4b654498906b5f26a/KCD300_front_B-01.png)
N.º ref. | Referencia | Conexión A | Conexión B | C [mm] | D [mm] | E [mm] | F [mm] | Peso [kg] | Nota |
Datos técnicos
Datos técnicos
Clase de presión: | PN 10 |
Temperatura del medio, máx.: | +120 °C |
Temperatura del medio, mín.: | -20 °C |
Conexiones, Diseño de la boquilla conf. a: | EN 1254-4 |
Conexiones, Rosca interna (G): | ISO 228/1 |
Conexiones, Conexión por compresión (CPF): | EN 1254-2 |
Material, Tuerca: | Latón, CW 614N |
Material, Pieza de conexión: | Latón resistente a la desgalvanización, DZR* |
Material, Junta: | Klingersil C-4400 |
Material, Tuerca de conexión por compresión: | Latón, CW 614N |
Material, Anillo de compresión: | Latón resistente a la desgalvanización, DZR* |
* Apto para instalaciones de agua potable |
Conformidad
SI 2016 n.º 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
Área de descarga
Área de descarga
Tipo | Vista previa | Descargar |
Hoja de datos | KCD300 |
|
Certificado | Declaración de conformidad, KCD300 (en) |
|
Certificado | Declaración de conformidad UKCA, KCD300 (en) |
|
Certificado | Declaración de productos de construcción BPD3, KCD300 (en) |
|
Certificado | EAC Certificado (RU), KCD300 |
|
Imagen | KCD313 Latón, de alta resolución |
|
2D Imagen | KCD300 |
|
