Термостатический смесительный клапан

VTA310

  • Регулировка системы бытового горячего водоснабжения.
  • Асимметричное направление потока.
Клапаны серии VTA310 разработаны для контроля температуры систем бытового горячего водоснабжения без каких-либо требований к защите от ожогов. Клапаны данной серии также подходят для использования в системах бытового горячего водоснабжения с рециркуляцией горячей воды HWC.
Номенклатура изделий

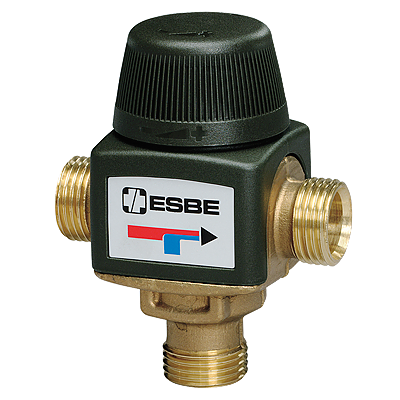

VTA312, Внешняя резьба

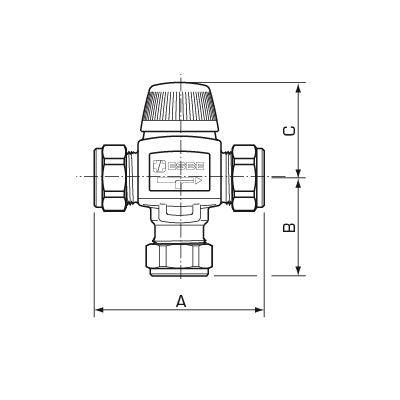

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение A [мм] B [мм] C [мм] D [мм] Масса [кг] Примечание
31050200 VTA312 35 - 60 1,2 G ½" 70 42 52 46 0,41 Заменяет 410.

VTA313, Компрессионный фитинг

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение A [мм] B [мм] C [мм] D [мм] Масса [кг] Примечание
31050100 VTA313 35 - 60 1,2 CPF 15 мм 86 50 52 46 0,49 Невозвратный клапан для холодной воды включен в комплект. Заменяет 401.
31050400 VTA313 35 - 60 1,5 CPF 22 мм 86 50 52 46 0,57 Невозвратный клапан для холодной воды включен в комплект. Заменяет 404.
31050500 VTA313 30 - 70 1,5 CPF 22 мм 86 50 52 46 0,62 Невозвратный клапан для холодной воды включен в комплект.
Поддержка установки

Использование

Использование

Примеры установки

Примеры установки
Технические данные

Технические данные

Класс давления: PN 10
Макс. перепад давления, Смесительный: 0,3 МПа
Температура теплоносителя, макс.: +95 °C
Стабильность температуры: ±2 °C
Соединения, Наружная резьба (G): ISO 228/1
Соединения, Компрессионный фитинг (CPF): EN 1254-2
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR

Cоответствие

Cоответствие
HCACL/4MS UBAList
KTW/WRAS/ACS

Выбор параметров

Выбор параметров
Смотрите спецификацию
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Руководство по установке
37001400 37001400 VTA931 ESBE VTA931 Сменный комплект, 30 - 70°C Сменный комплект VTA931, 30 - 70°C. VTA310 download
37000700 37000700 VTA931 ESBE VTA931 Сменный комплект, 35 - 60°C Сменный комплект VTA931, 35 - 60°C. VTA310 download
98080440 98080440 VTA903 ESBE VTA903 Ручка, серия VTA300 Ручка VTA903, серии VTA300. download
Загрузки

Загрузки

тип Загрузка
Спецификация VTA310 download
Инструкция по установке VTA310 download
Сертификаты Декларация соответствия требованиям VTA310 (en) download
Сертификаты Декларация строительного изделия (BPD3), VTA310 (en) download
Сертификаты KIWA-21-DW-10120 (en) download
Сертификаты EAC Сертификат download
Разрешения PZH-Сертификат (PL) download
изображение VTA312, в высоком разрешении download
изображение VTA313, в высоком разрешении download
2D-изображения VTA310 download
