Термостатический смесительный клапан

VTG140

  • Левостороннее или правостороннее подключение к коллектору напольного отопления
  • Высокий коэффициент пропускной способности
  • Легкая настройка температуры с помощью рукоятки
  • Компактная конструкция
Номенклатура изделий

VTG141, Внутренняя и наружная резьба

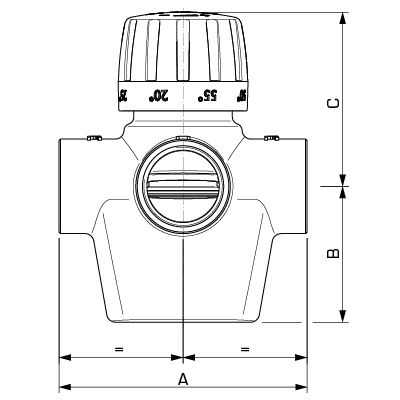

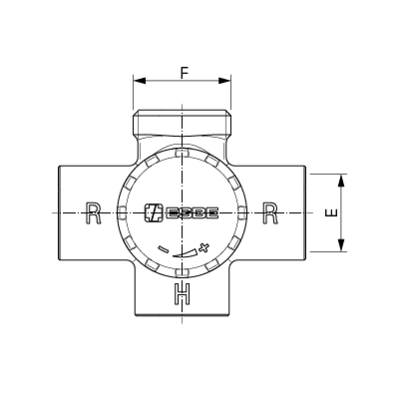

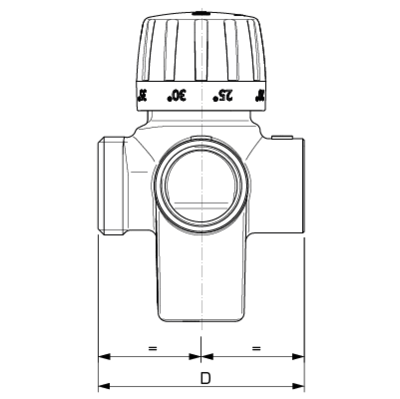

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение E Присоединение F A [мм] B [мм] C [мм] D [мм] Масса [кг]
31810100 VTG141 20 - 55 3,4 Rp ¾" G 1" 84 46 Не более 60 70 0,75
Поддержка установки

Примеры установки

Примеры установки
Термостатическое регулирование одного контура напольного отопления.
3-ходовой соединение
Технические данные

Технические данные

Класс давления: PN 10
Рабочее давление: 1,0 МПа
Макс. перепад давления, Смесительный: 0,1 МПа
Стабильность температуры: ±3 °C * Значения верны при неизменном давлении холодной/возвратной воды и при минимальном расходе 9 л/мин. Минимальная разница температур поступающей холодной воды и выходящей смешанной воды составляет 3 °C, рекомендованная максимальная разница температур водой в обратном трубопроводе и выходящей смешанной воды: 10 °C.
Соответствие:
Температура теплоносителя, макс. постоянно: +95 °C
Температура теплоносителя, макс. временно: +100 °C
Температура теплоносителя, мин.: 0 °C
Соединения, Внутренняя резьба (Rp): EN 10226-1
Соединения, Наружная резьба (G): ISO 228/1
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Обработка поверхности: покрытие никелем

Cоответствие

Cоответствие
PED 2014/68/EU, статья 4.3

Выбор параметров

Выбор параметров
Смотрите спецификацию
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Руководство по установке
37001700 37001700 VTA937 ESBE VTA937 Сменный комплект VTA370, 20 - 55°C VTA370 download
Загрузки

Загрузки

тип Загрузка
Спецификация VTG140 download
Инструкция по установке VTG140 download
Сертификаты Декларация соответствия требованиям, VTG140 (en) download
Сертификаты Декларация соответствия требованиям UK CA, VTG140 (en) download
Сертификаты Декларация строительного изделия (BPD3), VTG140 (en) download
Сертификаты EAC Сертификат download
изображение VTG141, в высоком разрешении download
Трехмерный чертеж (файл stp) VTG141, Rp¾" + G1" download
Сферы применения

Сферы применения

Термостатическое регулирование одного контура напольного отопления.
