Насосная группа, прямой подачи
GDF100
- Готовый насос монтажной длиной 180 мм — выбирайте насос своего любимого производителя
- Высококачественный подстраиваемый изолирующий корпус
Клапаны ESBE серии GDF100 — это линейка 2-ходовых отключающих клапанов с возвратной пружиной и исполнительным механизмом с электроприводом, которые предназначены для использования в системах отопления и охлаждения. Управление исполнительным механизмом осуществляется 2-точечным сигналом с функцией возврата пружины и рекомендуется для функций включения/выключения. Источником питания служит напряжение 230 В переменного тока частотой 50/60 Гц. Насосная группа ESBE серии GDF100 — это устройство, предназначенное для прямой подачи теплофикационной воды, разработанное для областей применения с необходимостью переноса энергии. Изделие оснащено двумя запорными клапанами с термометрами, обратным клапаном и высококачественным изолирующим корпусом.
Насосная группа ESBE серии GDF100 готова к работе с насосами монтажного размера 180 мм. Высокотехнологичный подстраиваемый изолирующий корпус обеспечивает надлежащую изоляцию насоса любого типа.
Номенклатура изделий
GDF111
![Flexi_GDF111_design2.png](/storage/12A69C558BC2D807322C083DDF1C59D66E66E8FF74987699ECFE104D9AEE618D/55b838c5d96c4a978d9d7a44333ed624/160-160-0-png.Png/media/ff3f14e0682b47abb07eedd3a529a84b/Flexi_GDF111_design2.png)
![GDF11x_Design2_Front_A-01.png](/storage/F5EAA225A4291D542516A803C1516213B8B1B8DEF8ADC41F1E49A5D9B4B23D25/fa657de303e044f7a9914ecd16c4646c/160-160-0-png.Png/media/9892699c73004a0fba9028906b502eb5/GDF11x_Design2_Front_A-01.png)
![GDF11x_Design2_B_Side.png](/storage/7789E0D6A68F15F7D77082782C17AFD71A758877CB8385CDDC92FD804FF2D1A3/095c113d85de441ab52a554ebd848158/160-160-0-png.Png/media/d4fe2978b50a4500800c3df4c85acd06/GDF11x_Design2_B_Side.png)
Номер арт. | Наименование | DN | Присоединение I | Присоединение J | Масса [кг] |
61200100 | GDF111 | 25 | G 1" | G 1½" | 3,0 |
Технические данные
Технические данные
Класс давления: | PN 10 |
Рабочее давление: | 1,0 МПа |
Теплоизоляция: | EPP λ 0,036 Вт/мК |
Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
Теплоноситель, смесь воды/гликоля: | макс. 50 % (если примеси превышают 20 %, необходимо проверить параметры насоса) |
Температура теплоносителя, макс.*: | +100 °C |
Температура теплоносителя, мин.*: | +5 °C |
Температура окружающей среды, макс.*: | +60 °C |
Температура окружающей среды, мин.*: | 0 °C |
*Температура теплоносителя/Температура окружающей среды, макс. °C / мин. °C : | Необходимо учесть характеристики выбранного насоса |
Соединения, Внутренняя резьба (G): | ISO 228/1 |
Соединения, Наружная резьба (G): | ISO 228/1 |
Материал, соприкасающийся с водой |
Корпус: Латунь, сталь Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)

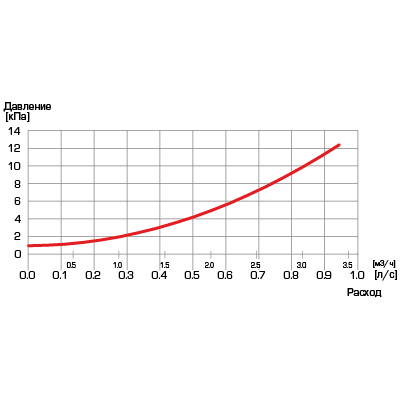

Характеристики
![Характеристики](/storage/982CA422D909B152E5823C79BC764D58434FB68733F1A3D7E84C0AF2F02F4548/fbb06cab6f3c4d18a5d1ed8ea173b255/png/media/4e345dfcb7de4ca682c7d10d89cfedcf/GDF100_dimensioning_verA_ru-01.png)
Aксессуары и запасные части
Опции
Запасные части
Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
![]() |
67000600 | GSP903 | ESBE GSP903 Комплект для модернизации термометра | |||
![]() |
67003400 | GSP911 | ESBE GSP911 Шаровые краны с термометром DN 25, 2 шт/упаковка | DN25 | ||
![]() |
67002000 | GSP910 | ESBE GSP910 Insulation circulation unit FLEXI |
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | GDF100 |
|
Инструкция по установке | GDF100 (de, en, fr, it, pl, ru, sv) |
|
Инструкция по установке | GDF100 (si) |
|
Сертификаты | Декларация соответствия требованиям, GDF100 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, GDF100 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, GDF100 (en) |
|
Сертификаты | EAC Сертификат, GDF100 |
|
Сертификат | Сертификат соответствия UA, GDF100 |
|
изображение | GDF111 |
|
2D-изображения | GDF111 |
|
Трехмерный чертеж (файл stp) | GDF111, DN25 |
|
