Regulační ventil PN16

VLA300, VLB300

  • Vynikající regulace pro nejlepší výsledky směšování a regulace průtoku až do 16 barů (PN16).
  • Skutečně nízká míra vnitřní netěsnosti a 100% testovaný výrobek.
  • Dlouhá životnost a odolnost.
  • Perfektní shoda mezi ventilem a servopohony ESBE.
Řadu VLA-VLB tvoří dvoucestné a trojcestné regulační ventily s přírubovým připojením PN16 a vyššími průtokovými rychlostmi, vhodné pro směšování a regulaci průtoku až do 16 barů. Ventily jsou vyrobeny z vysoce kvalitní tvárné litiny, která umožňuje použití v topných a chladicích rozvodech. Řada VLA-VLB je k dispozici ve dvoucestném provedení DN15-DN150; trojcestném provedení DN15-150 a dodává se s jedním typem připojení. Ventil se skvěle kombinuje se servopohony a regulátory ESBE.
Sortiment

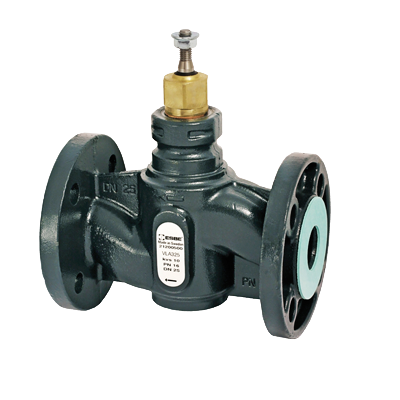

VLA325, dvoucestný regulační ventil

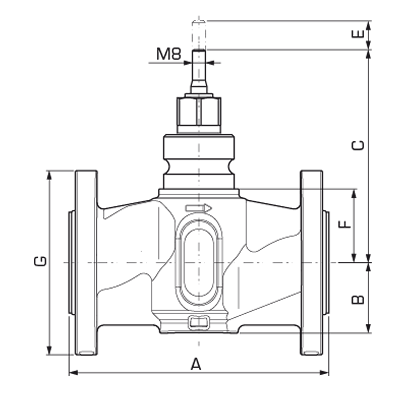

VLA325 front_B-01.png

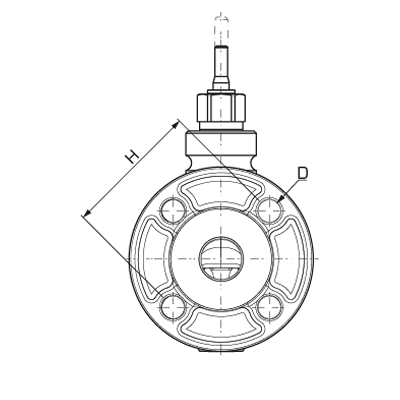

VLA325_335_425_VLB225_235 side_B-01.png
Č. výr. Označení DN Kvs A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] H [mm] Hmotnost [kg]
21200100 VLA325 15 1,6 130 42 123 Ø14 (4x) 20 38 95 65 2,1
21200200 VLA325 15 2,5 130 42 123 Ø14 (4x) 20 38 95 65 2,1
21200300 VLA325 15 4 130 42 123 Ø14 (4x) 20 38 95 65 2,1
21200400 VLA325 20 6,3 150 44 126 Ø14 (4x) 20 41 105 75 2,6
21200500 VLA325 25 10 160 44 131 Ø14 (4x) 20 46 115 85 3,2
21200600 VLA325 32 16 180 58 144 Ø19 (4x) 20 60 140 100 4,6
21200700 VLA325 40 25 200 60 146 Ø19 (4x) 20 61 150 110 5,8
21200800 VLA325 50 38 230 74 161 Ø19 (4x) 20 76 165 125 8,0

VLB325, dvoucestný regulační ventil

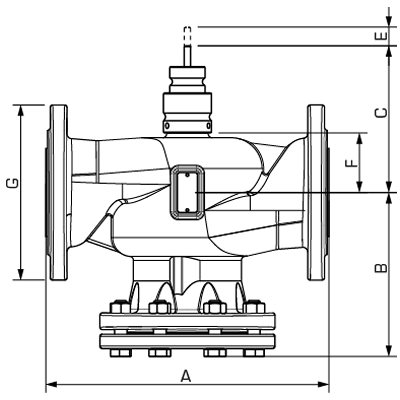

VLB225 front_A-01.png
VLA325_335_425_VLB225_235 side_B-01.png
Č. výr. Označení DN Kvs A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] H [mm] Hmotnost [kg] Poznámka
21220100 VLB325 65 63 290 175 155 Ø18 (4x) 25 95 185 145 23,0 Nahrazuje 21203100, 21202100
21220200 VLB325 80 100 310 187 165 Ø18 (4x) 45 105 200 160 30,0 Nahrazuje 21203200, 21202200
21220300 VLB325 100 130 350 207 176 Ø18 (8x) 45 116,5 220 180 45,6 Nahrazuje 21203300, 21202300
21220400 VLB325 125 200 400 234 199 Ø18 (8x) 45 139 250 210 55,0 Nahrazuje 21203400, 21202400
21220500 VLB325 150 300 480 277 217 Ø22 (8x) 45 157 285 240 71,0 Nahrazuje 21203500, 21202500

VLA335, trojcestný regulační ventil

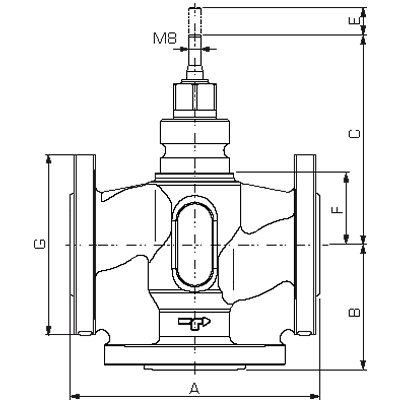

VLA335 front_B-01.png
VLA325_335_425_VLB225_235 side_B-01.png
Č. výr. Označení DN Kvs A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] H [mm] Hmotnost [kg]
21200900 VLA335 15 1,6 130 65 123 Ø14 (4x) 20 38 95 65 2,5
21201000 VLA335 15 2,5 130 65 123 Ø14 (4x) 20 38 95 65 2,5
21201100 VLA335 15 4 130 65 123 Ø14 (4x) 20 38 95 65 2,5
21201200 VLA335 20 6,3 150 75 126 Ø14 (4x) 20 41 105 75 3,2
21201300 VLA335 25 10 160 80 131 Ø14 (4x) 20 46 115 85 3,8
21201400 VLA335 32 16 180 90 144 Ø19 (4x) 20 60 140 100 6,6
21201500 VLA335 40 25 200 100 146 Ø19 (4x) 20 61 150 110 7,5
21201600 VLA335 50 38 230 115 161 Ø19 (4x) 20 76 165 125 10,0

VLB335, trojcestný regulační ventil

VLA335 front_B-01.png
VLA325_335_425_VLB225_235 side_B-01.png
Č. výr. Označení DN Kvs A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] H [mm] Hmotnost [kg] Poznámka
21221100 VLB335 65 63 290 145 155 Ø18 (4x) 25 95 185 145 19,0 Nahrazuje 21203600, 21202600
21221200 VLB335 80 100 310 155 165 Ø18 (8x) 45 105 200 160 24,0 Nahrazuje 21203700, 21202700
21221300 VLB335 100 130 350 175 176 Ø18 (8x) 45 116,5 220 180 32,0 Nahrazuje 21203800, 21202800
21221400 VLB335 125 200 400 200 199 Ø18 (8x) 45 139 250 210 46,0 Nahrazuje 21203900, 21202900
21221500 VLB335 150 300 480 240 217 Ø22 (8x) 45 157 285 240 61,0 Nahrazuje 21204000, 21203000
Podpora instalace

Příklady instalace, dvoucestné regulační ventily

Příklady instalace, dvoucestné regulační ventily
A. Instalace bez oběhového čerpadla
B. Instalace s oběhovým čerpadlem

Příklady instalace, trojcestné regulační ventily

Příklady instalace, trojcestné regulační ventily
C. Instalace bez oběhového čerpadla
D. Instalace s oběhovým čerpadlem
E. Instalace s oběhovým čerpadlem

Dokumenty

Technické údaje

Technické údaje

Typ: Dvoucestný a trojcestný kuželový ventil
Tlaková třída: PN 16
Průtoková charakteristika A–AB: EQM
Průtoková charakteristika B–AB: DN15-50: Doplňkový;
DN65-150: Lineární
Zdvih: DN15-50: 20 mm;
DN65: 25 mm;
DN80-150: 45 mm
Regulační rozsah Kv/Kv min: DN15-50: viz technický list;
DN65-150: >50
Netěsnost A - AB: DN15-50: Těsné uzavření;
DN65-150: 0,03 % Kvs
Netěsnost B - AB: DN15-50: Těsné uzavření;
DN65-150: 2 % Kvs
: viz technický list
Teplota média, max.: DN15-50: +130 °C;
DN65-150: +150 °C
Teplota média, min.: DN15-50: -20 °C;
DN65-150: -10 °C
Připojení: Příruba, ISO 7005-2
Médium, voda pro vytápění: v souladu s normou VDI2035
Médium, směsi vody a glykolu: max. 50 %
Médium, směsi vody a ethanolu: max. 28 %
Materiál, tělo: DN15-50: Tvárná litina EN-JS 1030;
DN65-150: Šedá litina EN-JL 1040
Materiál, dřík: DN15-50: Nerezavějící ocel, SS 2346;
DN65-150: Nerezavějící ocel, DIN 1.4305
Materiál, zátka: DN15-50: Mosaz, CW 602N;
DN65-150: Mosaz, CW617N
Materiál, sedlo: DN15-50: Tvárná litina EN-JS 1030;
DN65-150: Šedá litina EN-JL 1040
Materiál, záslepka: DN15-50: Mosaz, CW 602N
Materiál, těsnění sedla: DN15-50: EPDM;
DN65-150: Kov
Materiál, těsnění ucpávky: DN15-50: PTFE/EPDM;
DN65-150: EPDM

Shoda

DN15-50: PED 2014/68/EU, článek 4.3 /
SI 2016 č. 1105 (UK)
DN65 - 150 PED 2014/68/EU, příloha IV
DN65 - 150 SI 2016 č. 1105

Dimenzování

Viz technický list
Příslušenství a náhradní díly

Náhradní díly

Č. výr. Reference Označení Poznámka Návod
27000700 27000700 VLB901 ESBE VLB901 Renovační sada, Ucpávka Platí pro ventily typu VLB1xx, VLB2xx download
27000800 27000800 VLB903 ESBE VLB903 Renovační sada, Ucpávka Platí pro ventil typu VLB3xx download
27000100 27000100 VLA901 ESBE VLA901 Renovační sada, Ucpávka Platí pro ventil typu VLAxxx, VLExxx download

Montážní sady

Č. výr. Reference Označení Poznámka Návod
26000700 26000700 VLA821 ESBE VLA821 Montážní sada pro servopohony Siemens SQX. Pro ventily DN15-50. download
