Regulační ventil PN25

VLC100, VLC200

Vynikající regulace pro nejlepší výsledky regulace průtoku až do 25 barů (PN25).
Skutečně nízká míra vnitřní netěsnosti a 100% testovaný výrobek.
Dlouhá životnost a odolnost.
K dispozici je tlakově vyvážená kuželka.
Perfektní shoda mezi ventilem a servopohony ESBE.

Řadu VLC125-225 tvoří dvoucestné regulační ventily s přírubovým připojením PN25, vhodné pro regulaci průtoku až do 25 barů. Ventily jsou vyrobeny z vysoce kvalitní tvárné litiny, která umožňuje použití v topných a chladicích rozvodech. Řada VLC je k dispozici ve dvoucestném provedení DN15-DN50; dvoucestném provedení s tlakově vyváženou kuželkou a dodává se s přírubou PN25 pro přírubová potrubní připojení PN25. Ventil se skvěle kombinuje se servopohony a regulátory ESBE.

Sortiment

VLC125, dvoucestný regulační ventil

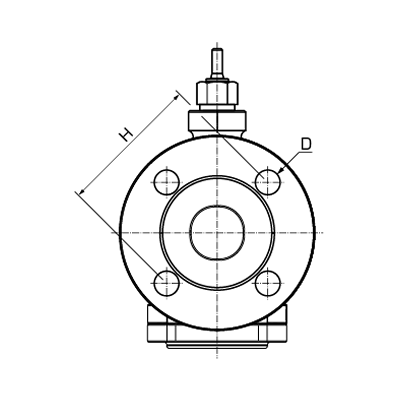

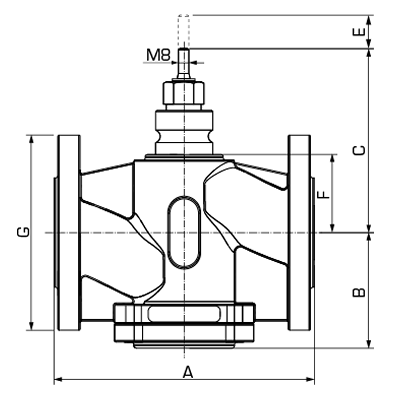

Č. výr.	Označení	DN	Kvs	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	Regulační rozsah Kv/Kv min	Hmotnost [kg]
21300100	VLC125	15	0,25	130	81	122	Ø14 (4x)	20	37	95	65	>50	3,6
21300200	VLC125	15	0,4	130	81	122	Ø14 (4x)	20	37	95	65	>50	3,6
21300300	VLC125	15	0,63	130	81	122	Ø14 (4x)	20	37	95	65	>50	3,6
21300400	VLC125	15	1	130	81	122	Ø14 (4x)	20	37	95	65	>50	3,6
21300500	VLC125	15	1,6	130	81	122	Ø14 (4x)	20	37	95	65	>50	3,6
21300600	VLC125	15	2,5	130	81	122	Ø14 (4x)	20	37	95	65	>50	3,6
21300700	VLC125	15	4	130	81	122	Ø14 (4x)	20	37	95	65	>50	3,6
21300800	VLC125	20	6,3	150	92	124	Ø14 (4x)	20	40	105	75	>200	4,4
21300900	VLC125	25	10	160	96	130	Ø14 (4x)	20	45	115	85	>200	5,6
21301000	VLC125	32	16	180	100	143	Ø19 (4x)	20	58	140	100	>200	7,7
21301100	VLC125	40	25	200	99	144	Ø19 (4x)	20	60	150	110	>200	8,8
21301200	VLC125	50	38	230	111	160	Ø19 (4x)	20	75	165	125	>200	12,6

VLC225, dvoucestný regulační ventil s tlakově vyváženou kuželkou

Č. výr.	Označení	DN	Kvs	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	Regulační rozsah Kv/Kv min	Hmotnost [kg]
21301300	VLC225	25	10	160	96	130	Ø14 (4x)	20	45	115	85	>200	5,9
21301400	VLC225	32	16	180	100	143	Ø19 (4x)	20	58	140	100	>200	8,1
21301500	VLC225	40	25	200	99	144	Ø19 (4x)	20	60	150	110	>200	9,3
21301600	VLC225	50	38	230	111	160	Ø19 (4x)	20	75	165	125	>200	13,5

Podpora instalace

Příklady instalace, dvoucestné regulační ventily

Technické údaje

Typ:	Dvoucestný kuželový ventil
Tlaková třída:	PN 25
Průtoková charakteristika A–AB:	EQM
Zdvih:	20 mm
Regulační rozsah Kv/Kv min:	viz tabulka
Netěsnost A - AB:	DN15: max. 0,02 % Kv 4; DN25: max. 0,02 % Kv 10; DN40: max. 0,02 % Kv 25; DN20, DN32, DN50: max. 0,02 % Kvs
:	viz technický list
Připojení:	Příruba, ISO 7005-2
Médium, voda pro vytápění:	v souladu s normou VDI2035
Médium, směsi vody a glykolu:	max. 50 %
Médium, směsi vody a ethanolu:	max. 28 %
Teplota média, max.:	+150 °C
Teplota média, min.:	-20 °C
Materiál, tělo:	Tvárná litina EN-JS 1030
Materiál, dřík:	Nerezavějící ocel, SS 2346
Materiál, zátka:	Nerezavějící ocel, SS 2346
Materiál, sedlo:	Nerezavějící ocel, SS 2346
Materiál, těsnění sedla:	Kov
Materiál, těsnění ucpávky:	PTFE/EPDM

Shoda

DN15 - 40 PED 2014/68/EU, čl. 4.3

DN50 PED 2014/68/EU, kategorie 1, modul A, skupina tekutin 2

Dimenzování

Viz technický list

Příslušenství a náhradní díly

Montážní sady

	Č. výr.	Reference	Označení	Poznámka	Návod
	26000700	VLA821	ESBE VLA821 Montážní sada pro servopohony Siemens SQX.	Pro ventily DN15-50.

Náhradní díly

	Č. výr.	Reference	Označení	Poznámka	Návod
	27000100	VLA901	ESBE VLA901 Renovační sada, Ucpávka	Platí pro ventil typu VLAxxx, VLExxx

Oblast stahování

Technický list Technický list (starý) Certifikát Průvodce Obrázek 2D obrázek 3D výkres (soubor stp)

Typ	Náhled	Stahování
Technický list	VLC100, VLC200
Certifikát	Prohlášení o shodě, VLC100/VLC200, DN 15-40 (en)
Certifikát	Prohlášení o shodě, VLC100/VLC200, DN50 (en)
Certifikát	Prohlášení o stavebních výrobcích BPD3, VLC100/VLC200 (en)
Certifikát	Certifikát EAC (RU), VLC100/VLC200
Certifikát	Certifikát shody UA, VLC100/VLC200
Obrázek	VLC125, vysoké rozlišení
Obrázek	VLC225, vysoké rozlišení
2D obrázek	VLC125, VLC225
3D výkres (soubor stp)	VLC125, DN15
3D výkres (soubor stp)	VLC125, DN20
3D výkres (soubor stp)	VLC125, DN25
3D výkres (soubor stp)	VLC125, DN32
3D výkres (soubor stp)	VLC125, DN40
3D výkres (soubor stp)	VLC125, DN50
