Reglerventil PN25
VLC100, VLC200
- Superb reglering för bästa flödesreglering upp till 25 bar (PN25).
- Mycket lågt inre läckage och fullständigt testad produkt.
- Lång livslängd och stor hållbarhet.
- Tryckbalanserande kägla finns.
- Perfekt matchning mellan ventilen och ESBE-ställdon.
Serie VLC125-225 är 2-vägs reglerventiler med flänsanslutning PN25, lämpliga för flödesreglering upp till 25 bar. Ventilerna är tillverkade av högpresterande segjärn vilket gör att de kan användas i värme- och kylinstallationer. VLC-serien finns i 2-vägs DN15-DN50; 2-vägs med tryckbalanserad kägla och levereras med en PN25-fläns som passar rördimensioner för PN25-fläns. Ventilen lämpar sig perfekt för kombination med ESBEs ställdon och regleringar.
Produktsortiment
VLC125, 2-vägs reglerventil
![VLC125.png](/storage/3C39D00CE06B50A9EC15CD67F315F8D517E6885C83C1561019B7223B7DAC73EA/3cdb7af3288a4127bf20e78534b5f6a3/160-160-0-png.Png/media/f8979261d4594965ad2b6e829be3d3e6/VLC125.png)
![VLC front_A-01.png](/storage/CFA293EF492F44815741D7CBB4F078B00C5C4E64801E4DCB0F999FF6D7546AB2/6aba5f5c2fb141d1af8ae5561d3f80ae/160-160-0-png.Png/media/83e4a562bf834afbb8ce78e026bf766f/VLC%20front_A-01.png)
![VLC side_A-01.png](/storage/467738B4455F8A2E69A914E508380FE1FAEAB67BA1E717C995AB4383DC6D10CC/a0c73db232f04ee683df811c2354080a/160-160-0-png.Png/media/068bfa19f785461b9be34201f8dbd9be/VLC%20side_A-01.png)
Art.nr. | Referens | DN | Kvs | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Reglerområde Kv/Kv min | Vikt [kg] | RSK-nr. |
21300100 | VLC125 | 15 | 0,25 | 130 | 81 | 122 | Ø14 (4x) | 20 | 37 | 95 | 65 | >50 | 3,6 | 5352621 |
21300200 | VLC125 | 15 | 0,4 | 130 | 81 | 122 | Ø14 (4x) | 20 | 37 | 95 | 65 | >50 | 3,6 | 5352622 |
21300300 | VLC125 | 15 | 0,63 | 130 | 81 | 122 | Ø14 (4x) | 20 | 37 | 95 | 65 | >50 | 3,6 | 5352623 |
21300400 | VLC125 | 15 | 1 | 130 | 81 | 122 | Ø14 (4x) | 20 | 37 | 95 | 65 | >50 | 3,6 | 5352624 |
21300500 | VLC125 | 15 | 1,6 | 130 | 81 | 122 | Ø14 (4x) | 20 | 37 | 95 | 65 | >50 | 3,6 | 5352625 |
21300600 | VLC125 | 15 | 2,5 | 130 | 81 | 122 | Ø14 (4x) | 20 | 37 | 95 | 65 | >50 | 3,6 | 5352626 |
21300700 | VLC125 | 15 | 4 | 130 | 81 | 122 | Ø14 (4x) | 20 | 37 | 95 | 65 | >50 | 3,6 | 5352627 |
21300800 | VLC125 | 20 | 6,3 | 150 | 92 | 124 | Ø14 (4x) | 20 | 40 | 105 | 75 | >200 | 4,4 | 5352628 |
21300900 | VLC125 | 25 | 10 | 160 | 96 | 130 | Ø14 (4x) | 20 | 45 | 115 | 85 | >200 | 5,6 | 5352629 |
21301000 | VLC125 | 32 | 16 | 180 | 100 | 143 | Ø19 (4x) | 20 | 58 | 140 | 100 | >200 | 7,7 | 5352630 |
21301100 | VLC125 | 40 | 25 | 200 | 99 | 144 | Ø19 (4x) | 20 | 60 | 150 | 110 | >200 | 8,8 | 5352631 |
21301200 | VLC125 | 50 | 38 | 230 | 111 | 160 | Ø19 (4x) | 20 | 75 | 165 | 125 | >200 | 12,6 | 5352632 |

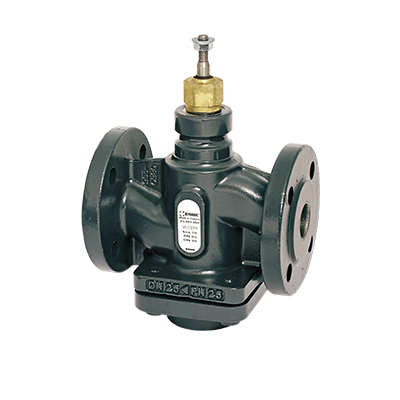

VLC225, 2-vägs reglerventil med tryckbalanserad kägla
![VLC225.png](/storage/35A24936679AF831856B211EC94070843FA556F18167F1007C1423BE2910247C/aaad3324588e465680b1ca164a03b473/160-160-0-png.Png/media/ff71e9611752453989ec21eb4f14d51e/VLC225.png)
![VLC front_A-01.png](/storage/CFA293EF492F44815741D7CBB4F078B00C5C4E64801E4DCB0F999FF6D7546AB2/6aba5f5c2fb141d1af8ae5561d3f80ae/160-160-0-png.Png/media/83e4a562bf834afbb8ce78e026bf766f/VLC%20front_A-01.png)
![VLC side_A-01.png](/storage/467738B4455F8A2E69A914E508380FE1FAEAB67BA1E717C995AB4383DC6D10CC/a0c73db232f04ee683df811c2354080a/160-160-0-png.Png/media/068bfa19f785461b9be34201f8dbd9be/VLC%20side_A-01.png)
Art.nr. | Referens | DN | Kvs | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Reglerområde Kv/Kv min | Vikt [kg] | RSK-nr. |
21301300 | VLC225 | 25 | 10 | 160 | 96 | 130 | Ø14 (4x) | 20 | 45 | 115 | 85 | >200 | 5,9 | 5352633 |
21301400 | VLC225 | 32 | 16 | 180 | 100 | 143 | Ø19 (4x) | 20 | 58 | 140 | 100 | >200 | 8,1 | 5352634 |
21301500 | VLC225 | 40 | 25 | 200 | 99 | 144 | Ø19 (4x) | 20 | 60 | 150 | 110 | >200 | 9,3 | 5352635 |
21301600 | VLC225 | 50 | 38 | 230 | 111 | 160 | Ø19 (4x) | 20 | 75 | 165 | 125 | >200 | 13,5 | 5352636 |
Tekniska data
Tekniska data
Typ: | 2-vägs kägelventil |
Tryckklass: | PN 25 |
Flödeskaraktäristik A–AB: | EQM |
Slaglängd: | 20 mm |
Reglerområde Kv/Kv min: | se tabell |
Läckage A-AB: | DN15: max. 0,02% av Kv 4; DN25: max. 0,02% av Kv 10; DN40: max. 0,02% av Kv 25; DN20, DN32, DN50: max. 0,02% av Kvs |
ΔP: | se Produktdatablad |
Anslutningar: | Fläns, ISO 7005-2 |
Medium, Värmevatten: | enligt VDI2035 |
Medium, Vatten/glykol-blandningar: | max. 50 % |
Media, Vatten/etanolblandningar: | max. 28 % |
Medietemperatur, max.: | +150 °C |
Medietemperatur, min.: | -20 °C |
Material, Ventilhus: | Segjärn, EN-JS 1030 |
Material, Spindel: | Rostfritt stål, SS 2346 |
Material, Kägla: | Rostfritt stål, SS 2346 |
Material, Säte: | Rostfritt stål, SS 2346 |
Material, Sätestätning: | Metall |
Material, Packboxtätning: | PTFE/EPDM |
Konformitet
SI 2016 nr. 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Dimensionering
Tillbehör och reservdelar
Reservdelar
Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
![]() |
27000100 | VLA901 | ESBE VLA901 Utbytessats Packbox | Avser ventil typ VLAxxx, VLExxx | 5359281 |
