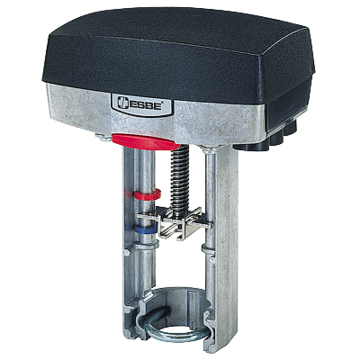

Ställdon
ALB100
- Snabb gångtid.
- Kan användas för både 3-punkts och proportionell styrsignal.
- Återföringssignal.
- Perfekt matchning mellan ställdonet och ESBE-ventilen.
Serie ALB100 med spänningsproportionell signal eller 3-punktssignal (öppna/stäng) är ett ställdon med snabb gångtid och stor tillgänglig kraft. Elektroniken säkerställer att arbetsområdet justeras automatiskt och att gångtiden är densamma, oavsett ventilens slaglängd.
Produktsortiment
ALB144, 3-punkt eller proportionell 24 V
![Prod_ALB_verA_issueA_lr.png](/storage/CDD9A77A3ADC034694A619F3B7B5D9E7AFE95A1B3EEEFB5AA14C64B233F7C62D/571a055f0fef4258bb0ec36dd9556305/160-160-0-png.Png/media/a82931ff0922494a8d12125217f36022/Prod_ALB_verA_issueA_lr.png)
![ALB100 side_A-01.png](/storage/9BA0F865BABA36CC0CDD53EBA01E9BBEC7E62EC889ABEE25430ED6B0A9A62355/72e449f4e92f4cfc8bd74f90b2f81ef7/160-160-0-png.Png/media/6e78284df7654bdc8378c2a905e67534/ALB100%20side_A-01.png)
![ALB100 front_A-01.png](/storage/56A61E1B6857517869E2142F3689DDEC1285E9C90097918F403E88ACF141DDAB/3f2a50b1abb84fae813f97189e480388/160-160-0-png.Png/media/dce5ad6db6604e34ac33016ffa10a818/ALB100%20front_A-01.png)
![ALB100 side open_A-01.png](/storage/2F4A6FD158C0EB9A3D9DAADA4319AC3A97D5556405F02CC8E22B47201DAB9534/bbd324f9ae5b42d7a3a30042c909d615/160-160-0-png.Png/media/3b9deb59ab7843ec93a8d31693790841/ALB100%20side%20open_A-01.png)
Art.nr. | Referens | Anslutningsspänning | Ställkraft [N] | Effektförbrukning [VA] | Anmärkning | RSK-nr. |
22050100 | ALB144 | 24 V AC, 50/60Hz | 800 | 15,0 | 0..10 V, 2..10 V eller 3-punkts styrsignal. | 5362194 |
Installationssupport
Dokument
Namn | Ladda ner |
Bruksanvisning ALB100 |
|
Tekniska data
Tekniska data
Anslutningsspänning: | 24 ± 10% V AC/DC, 50/60 Hz |
Effektförbrukning: | 15 VA |
Slaglängd: | 10-52 mm |
Ställkraft: | 800 N |
Driftcykel: | max. 20 %/h |
Utgång Y, Volt: | 2-10 V (0-100 %) |
Kapslingsklass: | IP54 |
Vikt: | 1,8 kg |
Omgivande luftfuktighet: | max. 90 % RH |
Omgivningstemperatur, max.: | +50 °C |
Omgivningstemperatur, min.*: | -10 °C |
* Om ställdonet används i applikationer med medietemperaturer under 0 °C ska ventilen vara utrustad med en spindelvärmare ALF802. | |
Gångtid för proportionell styrsignal, Ventil med slaglängd 10–25 mm: | 15 s |
Gångtid för proportionell styrsignal, Ventil med slaglängd 10–32 mm: | 20 s |
Gångtid för proportionell styrsignal, Ventil med slaglängd 10–52 mm: | 30 s |
Gångtid för öka/minska signal: | 300/60 s |
Material, Kåpa: | Plast/metall |
Material, Stativ: | Aluminium |
Konformitet
![Konformitet](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 nr. 1091
SI 2012 nr. 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Elkoppling
Tillbehör och reservdelar
Adaptersatser
Nedladdningsområde
Nedladdningsområde
Typ | Förhandsgranska | Ladda ner |
Produktdatablad | ALB100 |
|
Bruksanvisning | ALB100 |
|
Certifikat | Konformitetsdeklaration, ALB100 (en) |
|
Certifikat | Konformitetsdeklaration UKCA, ALB100 (en) |
|
Certifikat | Byggvarudeklaration BPD3, ALB100 |
|
Certifikat | EAC-certifikat (RU), ALB100 12-24V |
|
Certifikat | Intyg om överensstämmelse UA, ALB100 |
|
AMA-text | ALB100 |
|
Bild | ALB100, high res |
|
2D Bild | ALB100 |
|
3D-ritning (stp-fil) | ALB144 |
|
