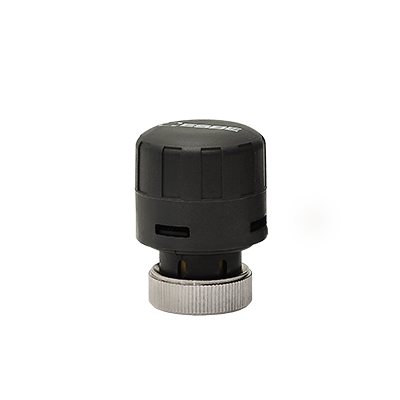

Servopohon

ALG400

  • Perfektní shoda mezi servopohonem a ventily řady ESBE VLG100
  • K dispozici jsou různé řídící signály
  • Snadná montáž díky převlečné matici
  • Indikátor zdvihu na servopohonu

Servopohony řady ESBE ALG400 jsou termoelektrické servopohony vhodné pro fancoilové ventily, např. řady ESBE VLG100 pro topné a chladicí rozvody. Servopohon má sílu 140 N a pracovní zdvih 2,5 mm. Celek servopohonu a ventilu se snadno sestavuje díky převlečné matici.

Servopohon je dostupný ve variantách 24 V AC/DC nebo 230 V AC s dvoubodovým nebo proporcionálním řídicím signálem v případě varianty 24 V AC.

Sortiment

ALG43x

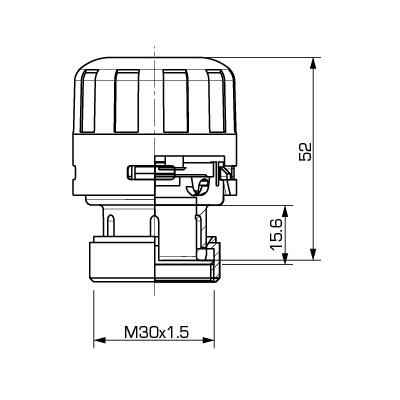

ALG434 front_A-01.png
ALG434, ALG436

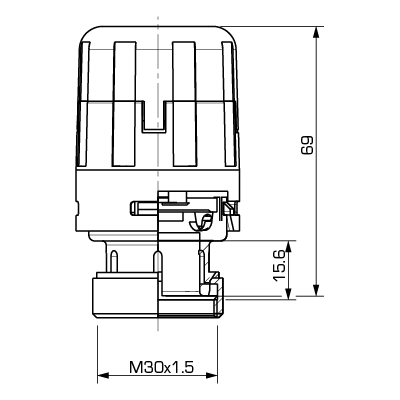

ALG438 front_A-01.png
ALG438

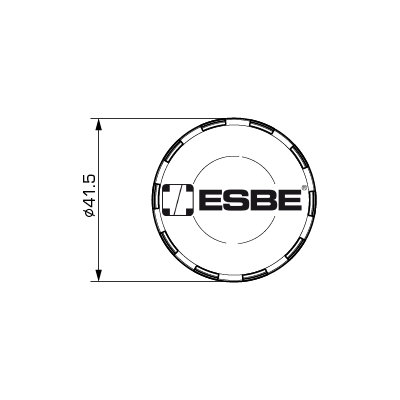

ALG400 top_A-01.png
Č. výr. Označení
22500100 ALG434
22500200 ALG436
22500300 ALG438
Podpora instalace

Montáž

Montáž
Montážní polohy
Instalační rozměry

Dokumenty

Název Stahování
Návod k instalaci ALG400 Stahování
Technické údaje

Technické údaje

Napájení: ALG434: 110–230 V AC, 50/60 Hz;
ALG436: 24 V AC, 50/60 Hz / 24 V DC;
ALG438: 24 V AC, 50/60 Hz
Příkon – spuštění: ALG434 (230 V): 50 W;
ALG434 (110 V): 12 W;
ALG436: 4 W;
ALG438: 5 W
Příkon – provozní: 1,8 W
Zdvih: 2,5 mm
Síla: 140 N
Řídicí signál: ALG434/ALG436: dvoubodový;
ALG438: 0–10 V DC
Třída krytí: IP 44 (vertikální montáž)
Třída ochrany: II
Hmotnost: ALG434/ALG436: 0,15 kg;
ALG438: 0,17 kg
Materiál: Technopolymerové tělo samozhášecí V0
Okolní teplota, max.: +50 °C
Okolní teplota, min.: +2 °C

Shoda

Shoda
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016, 1101. sz.
SI 2016, 1091. sz.
SI 2012, 3032. sz.

Elektroinstalace

Viz Návod k instalaci
