Actuador

ARC300

  • Actuador con 30 Nm de potencia
  • Combinación ideal entre el actuador y las válvulas ESBE 3F/4F
  • Incluye adaptador para acoplamiento de manguito para el montaje en el eje
  • Diferentes señales de control disponibles
El actuador ESBE de la serie ARC300 es un actuador apto tanto para válvulas rotativas  mezcladoras como para compuertas de aire . Debido al elevado par de torsión, ARC300 es apto para el uso junto con la mayor válvula ESBE DN100-150 y con compuertas de un tamaño máximo de 6 m2. El actuador incluye 2 juegos de adaptadores, uno para el montaje en válvulas ESBE 3F/4F y otro con acoplamiento de manguito para el montaje del eje de la compuerta
Gama de productos

ARC36x

Kit de montaje de amortiguadores
N.º ref. Referencia Tensión [V CA/CC] Tiempo de funcionamiento 90° [s] Señal de control Par de torsión [Nm] Nota
12200100 ARC361 230 150 SPST de 2 puntos/ SPDT de 3 puntos 30
12201100 ARC363 24 150 SPST de 2 puntos/ SPDT de 3 puntos 30
12220200 ARC368 24 150 Proporcional 30 Con 2 conmutadores auxiliares premontados independientes
12220100 ARC369 24 150 Proporcional 30
Soporte para la instalación

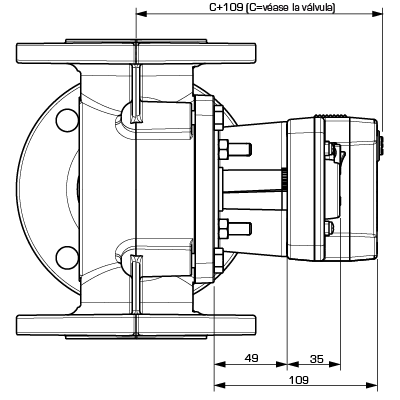

Dimensiones de instalación para la serie de actuadores ARC300, con kit de montaje de válvulas

Posiciones de montaje

Posiciones de montaje
Datos técnicos

Datos técnicos

Humedad ambiental: 5 - 95% HR sin condensación
Fuente de alimentación: 24 V CA(50/60 Hz), 24 V CC;
230 V CA(50/60 Hz), 230 V CC
Rango de tensión nominal: 19...29 V CA/CC;
85...265 V CA/CC
Consumo eléctrico: en funcionamiento - 24V: 4,5 W;
en funcionamiento - 230V: 4,0 W;
en reposo - 24/230V: 1,5 W
Clasificación del cableado: 24V: 6,0 VA;
230V: 7,5 VA
Clasificación del alojamiento: IP54
Clase de protección: 24V: III;
230V: II
Par de torsión: 30 Nm
Tiempo de funcionamiento: 150 s/90°
Potencia nominal del conmutador auxiliar: ARC368 - 5(2,5) A, 250V CA
Longitud del cable: 1 m
Peso: 1,7 kg
Temperatura ambiente, máx.: +50 °C
Temperatura ambiente, mín.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Cableado

Vea las instrucciones de instalación
Accesorios y piezas de recambio

Kits adaptadores

N.º ref. Referencia Designación Nota Manual de instrucciones
13905200 13905200 VBF802 ESBE VBF802 Kit adaptador para válvulas ESBE serie VBF100 - serie de actuador ARCx00, ARDx00 Serie ARCx00, ARDx00. Pedir por separado. download
