Привод
ARC300
- Высокий крутящий момент 30 Нм
- Идеально подходит для использования с клапанами ESBE 3F/4F
- Поставляется с адаптером для установки на зажимную муфту воздушной заслонки
- Доступны различные управляющие сигналы
Привод ESBE серии ARC300 подходит для управления ротационными смесительными клапанами, а также воздушными заслонками заслонками. Благодаря высокому крутящему моменту привод ARC300 подходит для управления самыми большими клапанами ESBE DN100-150 и воздушными заслонками площадью сечения до 6 м2. Привод поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F/4F, а другой используется для установки на зажимную муфту шпинделя заслонки.
Номенклатура изделий
ARC36x
| Номер арт. | Наименование | Электропитание [В перем./пост. тока] | Время действия 90° [с] | Управляющий сигнал | Крутящий момент [Нм] | Примечание |
| 12200100 | ARC361 | 230 | 150 | 2-точечное управление SPST/ 3-точечное управление SPDT | 30 | |
| 12201100 | ARC363 | 24 | 150 | 2-точечное управление SPST/ 3-точечное управление SPDT | 30 | |
| 12220100 | ARC369 | 24 | 150 | Пропорциональные | 30 |
Поддержка установки

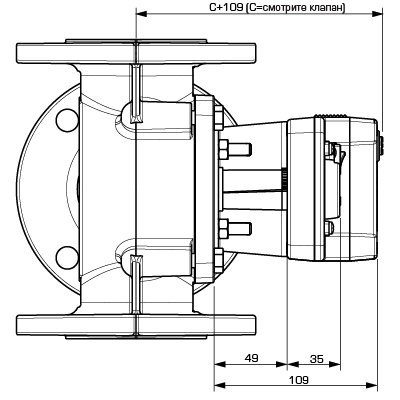

Положение установки
Технические данные
Технические данные
| Влажность окружающей среды: | 5-95% (относительная влажность, без конденсации) |
| Электропитание: | 24В перем. тока/пост. тока; 230В перем. тока/пост. тока |
| Номинальное напряжение питания: | 19...29В перем./пост. тока; 85...265В перем./пост. тока |
| Потребление энергии: | рабочем режиме - 24В: 4,5Вт; рабочем режиме - 230В: 4,0Вт; режиме простоя - 24/230В: 1,5Вт |
| Тип кабеля подключения: | 24В: 6,0 ВА; 230В: 7,5 ВА |
| Степень защиты корпуса: | IP54 |
| Класс защиты: | 24В: III; 230В: II |
| Крутящий момент: | 30 Нм |
| Время работы: | 150 с / 90° |
| Длина кабеля: | 1 м |
| Масса: | 1,7 кг |
| Температура окружающей среды, макс.: | +50 °C |
| Температура окружающей среды, мин.: | -30 °C |
Cоответствие
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 № 1091
SI 2012 № 3032
Проводка
Aксессуары и запасные части
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке |
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | ARC300 |
|
| Инструкция по установке | ARC300, Электрические параметры |
|
| Инструкция по установке | ARC300, Установка на поворотный клапан |
|
| Инструкция по установке | ARC300, Установка на воздушную заслонку |
|
| Сертификаты | Декларация соответствия требованиям, ARC300 (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, ARC300 (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, ARC300 (en) |
|
| Сертификаты | EAC Сертификат, ARC300 230 В |
|
| Сертификаты | EAC Сертификат, ARC300 12-24 В |
|
| Сертификат | UKRSEPRO Сертификат (UA), ARC300 |
|
| изображение | ARC300, в высоком разрешении |
|
| 2D-изображения | ARC300 |
|
| Трехмерный чертеж (файл stp) | ARC36x |
|
