Смесительный клапан
3F
- Превосходное регулирование для лучшей смесительной и отводной производительности вплоть до 6 бар (PN6).
- Широкий выбор размеров вплоть до DN150.
- Долгосрочный и долговечный.
- Совершенная согласованность между клапаном и приводами ESBE
Серия 3F - это 3-ходовые клапаны с подсоединением к фланцу PN6 для смешивания и отвода вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в системах отопления и охлаждения. Серия 3F доступна в типоразмерах DN20-150. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий
3F, Фланец
![Prod_3f_verA_issueA_lr.png](/storage/42A17EC13246F3395ED005AC29C4A90A9970C151A5358C7DB23CD8352374E567/c944c4811db74ebe8bff9e762509413a/160-160-0-png.Png/media/f455febb8a2c4ece980590c633f554eb/Prod_3f_verA_issueA_lr.png)
![3F front_A-01.png](/storage/E2C4CE404364241956A4A22A92DC503D86F47CA2CFEFB32252723BEC9E04B1E6/84c6f8e80f5c467d97c0322e109415b0/160-160-0-png.Png/media/b235f93888e7483ea2a94403fd28aed8/3F%20front_A-01.png)
![3F side_A-01.png](/storage/25E7D536B04912669ECF377B2FFBF15EC8E168FB36A4092F3E69AD62FB968C7F/283308c4db2344a8ad38cf0b6b5e84c4/160-160-0-png.Png/media/fec721702f9f48b1a167255f64489ed9/3F%20side_A-01.png)
Номер арт. | Наименование | DN | Кпс | A [мм] | B [мм] | C [мм] | D [мм] | E [мм] | F [мм] | G [мм] | Масса [кг] |
11100100 | 3F 20 | 20 | 12 | 70 | 140 | 40 | 82 | 65 | 90 | Ø11,5 (4x) | 3,5 |
11100200 | 3F 25 | 25 | 18 | 75 | 150 | 40 | 82 | 75 | 100 | Ø11,5 (4x) | 4,0 |
11100300 | 3F 32 | 32 | 28 | 80 | 160 | 40 | 82 | 90 | 120 | Ø15 (4x) | 5,9 |
11100400 | 3F 40 | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | Ø15 (4x) | 6,8 |
11100600 | 3F 50 | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | Ø15 (4x) | 9,1 |
11100800 | 3F 65 | 65 | 90 | 100 | 200 | 52 | 95 | 130 | 160 | Ø15 (4x) | 10,0 |
11101000 | 3F 80 | 80 | 150 | 120 | 240 | 63 | 106 | 150 | 190 | Ø18 (4x) | 16,2 |
11101200 | 3F 100 | 100 | 225 | 132 | 265 | 73 | 116 | 170 | 210 | Ø18 (4x) | 21,0 |
11101400 | 3F 125 | 125 | 280 | 150 | 300 | 80 | 123 | 200 | 240 | Ø18 (8x) | 27,0 |
11101600 | 3F 150 | 150 | 400 | 175 | 350 | 88 | 130 | 225 | 265 | Ø18 (8x) | 37,0 |
Поддержка установки

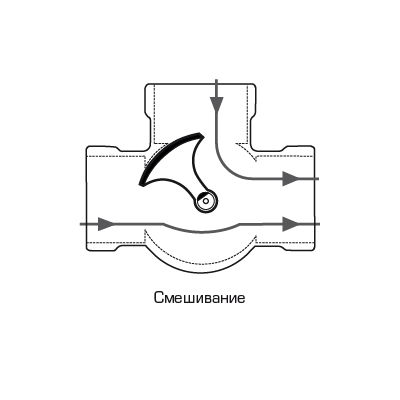

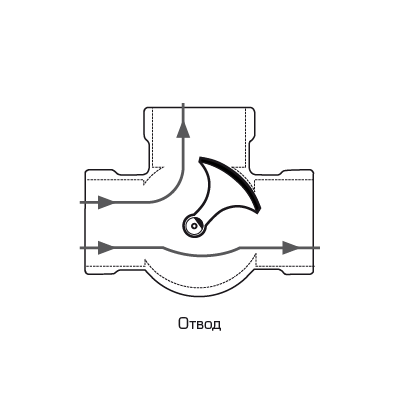

Использование
![Использование](/storage/581C4E6EBE685B17F1A238C5E0C1E68113148A82A989A08070F6B3C28AFAE468/8d6080a8753342629c60b303d6a91ada/png/media/737ad7645ef148549551b2607c015577/3way%20mixing_RU_A-01.png)
![](/storage/B409F05D5D8504ED799C9F09966F7A6B88393DD22694AF735A35D192B0426603/cd43a68560aa4bd2bdeb8bb0d000057c/png/media/d687f28a2bef4da38ed18e4e793b3d20/3way%20diverting_RU_A-01.png)
Примеры установки
![Примеры установки](/storage/196FE7D7867873E9A0A88E815A608D76076E5D4443FE5AA1506C265B2E62D929/817e21fd0f214f17b0a7472307069410/png/media/42562aa561cf46e9a76d8b3b419484b6/3F_Mixing-01.png)
![](/storage/5C95AFADE0475CBAE9E7E5839D5219BF0DEE774DE84848056C4BEFBC5FE80705/1bf477380d5649fa9ecd4cfe13f6f8c3/png/media/60c6fdc6a348428eb8437a98bb6054f4/3F_Diverting-01.png)
Документы
Имя | Загрузка |
Инструкция по установке 3F |
|
Технические данные
Технические данные
Класс давления: | PN6 |
Утечка через закрытый клапан в % от потока: | Смесительный: макс. 1,5; Отводной: макс. 1,0 |
Макс. дифференциальное падение давления: | 50 кПа |
Диапазон регулирования кВ/кВ мин: | 100 |
Подсоединения: | Фланец, в соответствии с EN 1092-2 |
Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
Теплоноситель, смесь воды/гликоля: | макс. 50 % |
Теплоноситель, смесь воды/этанола: | макс. 28 % |
Температура теплоносителя, макс.: | +110 °C |
Температура теплоносителя, мин.: | -10 °C |
Материал, Корпус клапана: | Литой чугун, EN–JL 1030 |
Материал, Золотник DN 20-25: | латунь, CW 614N |
Материал, Золотник DN 32-150: | латунь, CW 614N и нержавеющая сталь |
Материал, Втулка DN 20-25: | пластик |
Материал, Втулка DN 32-150: | Латунь DZR,CW602N |
Материал, Пластина со шкалой DN 20-25: | цинк |
Материал, Пластина со шкалой DN 32-150: | литой чугун |
Материал, Уплотнительные прокладки: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)

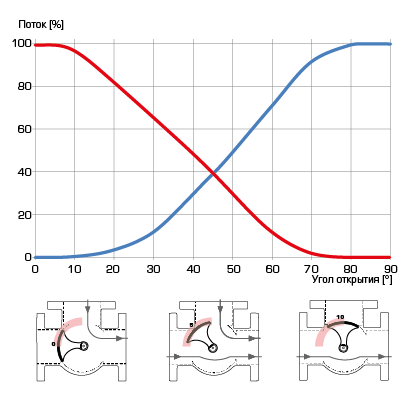

Характеристики клапана
![Характеристики клапана](/storage/D48CB5F365F8FFD409CCF97D601804E72C1D55584505584ABE7B97FF9B7C4467/8b67ffeddbcd4e6483ff856a54208752/png/media/58ec8116863842bb810b7dfd16f40326/3F_dimensioning_A_ru-01.png)
Выбор параметров
Aксессуары и запасные части
Запасные части
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | 3F |
|
Инструкция по установке | 3F |
|
Сертификаты | Декларация соответствия требованиям, 3F (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, 3F (en) |
|
Сертификаты | Декларация строительного изделия BPD3, 3F (en) |
|
Сертификаты | EAC Сертификат, 3F |
|
Сертификат | Сертификат соответствия UA, 3F |
|
изображение | 3F, в высоком разрешении |
|
2D-изображения | 3F |
|
Трехмерный чертеж (файл stp) | 3F, DN20 |
|
Трехмерный чертеж (файл stp) | 3F, DN25 |
|
Трехмерный чертеж (файл stp) | 3F, DN32 |
|
Трехмерный чертеж (файл stp) | 3F, DN40 |
|
Трехмерный чертеж (файл stp) | 3F, DN50 |
|
Трехмерный чертеж (файл stp) | 3F, DN65 |
|
Трехмерный чертеж (файл stp) | 3F, DN80 |
|
Трехмерный чертеж (файл stp) | 3F, DN100 |
|
Трехмерный чертеж (файл stp) | 3F, DN125 |
|
Трехмерный чертеж (файл stp) | 3F, DN150 |
|
