Смесительный клапан
4F
- Превосходное регулирование для лучшей производительности двойного смешивания вплоть до 6 бар (PN6).
- Широкий выбор размеров вплоть до DN100.
- Долгосрочный и долговечный.
- Совершенная согласованность между клапаном и приводами ESBE.

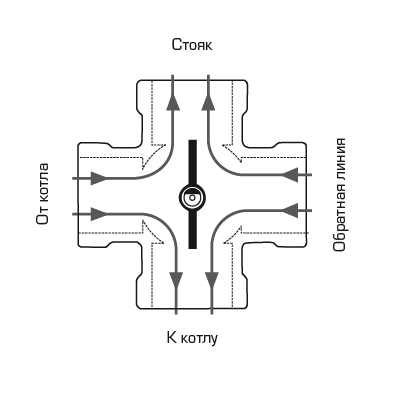

Серия 4F - это 4-ходовые клапаны с подсоединением к фланцу PN6 для двойного смешивания вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в системах отопления и охлаждения. Серия 4F доступна в типоразмерах DN40-100. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий
4F, Фланец
| Номер арт. | Наименование | DN | Кпс | A [мм] | B [мм] | C [мм] | D [мм] | E [мм] | F [мм] | G [мм] | Масса [кг] |
| 11101800 | 4F 40 | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | Ø15 (4x) | 8,2 |
| 11101900 | 4F 50 | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | Ø15 (4x) | 11,0 |
| 11102000 | 4F 65 | 65 | 90 | 100 | 200 | 50 | 92 | 130 | 160 | Ø15 (4x) | 12,2 |
| 11102100 | 4F 80 | 80 | 150 | 120 | 240 | 65 | 108 | 150 | 190 | Ø18 (4x) | 20,0 |
| 11102200 | 4F 100 | 100 | 225 | 132 | 265 | 81 | 124 | 170 | 210 | Ø18 (4x) | 25,0 |
Поддержка установки
Использование
Примеры установки
Документы
| Имя | Загрузка |
| Инструкция по установке 4F |
|
Технические данные
Технические данные
| Класс давления: | PN6 |
| Утечка через закрытый клапан в % от потока: | Смесительный: макс. 1,5; Отводной: макс. 1,0 |
| Макс. дифференциальное падение давления: | DN 20-50, макс.: 50 кПа; DN 65-150, макс.: 30 кПа |
| Диапазон регулирования кВ/кВ мин: | 100 |
| Подсоединения: | Фланец, в соответствии с EN 1092-2 |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % |
| Теплоноситель, смесь воды/этанола: | макс. 28 % |
| Температура теплоносителя, макс.: | +110 °C |
| Температура теплоносителя, мин.: | -10 °C |
| Материал, Корпус клапана: | литой чугун, EN–JL 1030 |
| Материал, Золотник: | латунь, CW 614N и нержавеющая сталь |
| Материал, Втулка: | латунь DZR, CW 602N |
| Материал, Пластина со шкалой: | литой чугун |
| Материал, Уплотнительные прокладки: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)

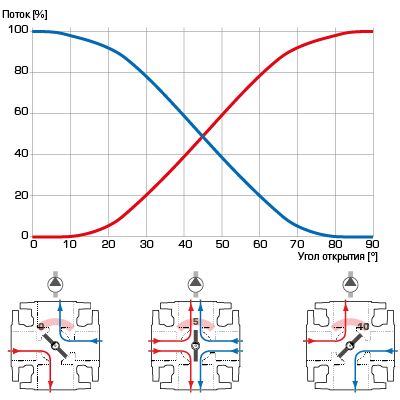

Характеристики клапана
Выбор параметров
Aксессуары и запасные части
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
17000300 | ESBE Соединительный набор №1 (DN 20-65) | |
||
 |
17000400 | ESBE Соединительный набор №2 (DN 80-150) | |
||
 |
17003100 | V2A | ESBE V2A Комплект внутренних деталей | 4F DN32-40, 4G DN50 (F432-440, G451) | |
|
17003400 | V4 | ESBE V4 Комплект внутренних деталей | 4F DN80 (F480) | |
|
17003500 | V5 | ESBE V 5 Комплект внутренних деталей | 4F DN100-125 (F4100-4125) | |
 |
98080120 | ESBE Рычаг | Заменяет ручку с номером артикула. 17007500 и рычаг с номером артикула. 98360010 | |
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
16051300 | 900 | ESBE 900 Переходники для клапанов ESBE серии MG, G, F, BIV, T, TM, H, HG. | Серия 90, CRA120, CRC120. В комплекте с приводом или контроллером. | |
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | 4F |
|
| Инструкция по установке | 4F |
|
| Сертификаты | Декларация соответствия требованиям, 4F (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, 4F (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, 4F (en) |
|
| Сертификаты | EAC Сертификат, 4F |
|
| Сертификат | UKRSEPRO Сертификат (UA), 4F |
|
| изображение | 4F, в высоком разрешении |
|
| 2D-изображения | 4F |
|
| Трехмерный чертеж (файл stp) | 4F, DN32 |
|
| Трехмерный чертеж (файл stp) | 4F, DN40 |
|
| Трехмерный чертеж (файл stp) | 4F, DN50 |
|
| Трехмерный чертеж (файл stp) | 4F, DN65 |
|
| Трехмерный чертеж (файл stp) | 4F, DN80 |
|
| Трехмерный чертеж (файл stp) | 4F, DN100 |
|
| Трехмерный чертеж (файл stp) | 4F, DN125 |
|
| Трехмерный чертеж (файл stp) | 4F, DN150 |
|
