Vanne de mélange
4F
- Une régulation exceptionnelle pour les meilleures performances de double mélange jusqu'à 6 bars (PN6).
- Large gamme de dimensions jusqu'à DN100.
- Résistance et durabilité.
- Parfaite adéquation entre la vanne et les servomoteurs ESBE.
Les vannes de la série 4F sont des vannes à 4 voies avec raccordement à bride PN6 adaptées aux applications de double mélange jusqu'à 6 bars. Les vannes sont fabriquées en fonte hautes performances permettant leur utilisation dans les installations de chauffage et de refroidissement. La série 4F est disponible en DN40-100 et proposée avec une bride PN6 pour s'adapter aux dimensions du conduit à bride PN6. La vanne se combine parfaitement avec les servomoteurs et contrôleurs ESBE.
Gamme de produits
4F, Bride
| Réf. | Référence | DN | Kvs | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Poids [kg] |
| 11101800 | 4F 40 | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | Ø15 (4x) | 8,2 |
| 11101900 | 4F 50 | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | Ø15 (4x) | 11,0 |
| 11102000 | 4F 65 | 65 | 90 | 100 | 200 | 50 | 92 | 130 | 160 | Ø15 (4x) | 12,2 |
| 11102100 | 4F 80 | 80 | 150 | 120 | 240 | 65 | 108 | 150 | 190 | Ø18 (4x) | 20,0 |
| 11102200 | 4F 100 | 100 | 225 | 132 | 265 | 81 | 124 | 170 | 210 | Ø18 (4x) | 25,0 |
Assistance au montage
Utilisation
Exemples de montage
Documents
| Nom | Télécharger |
| Instructions pour l'installation 4F |
|
Caractéristiques techniques
Caractéristiques techniques
| Classe de pression : | PN6 |
| Taux de fuite en % du débit : | Mélange : maxi 1,5; Répartition : maxi 1,0 |
| Chute de pression différentielle max. : | DN 20-50, maxi : 50 kPa; DN 65-150, maxi : 30 kPa |
| Plage de réglage Kv/Kv min : | 100 |
| Connexions : | Brides selon, EN 1092-2 |
| Fluides, Eau de chauffage : | en conformité avec VDI2035 |
| Fluides, Mélanges eau / glycol : | max. 50 % |
| Fluides, Mélanges eau / éthanol : | max. 28 % |
| Température du fluide, maxi : | +110 °C |
| Température du fluide, mini : | -10 °C |
| Matériau, Corps de vanne : | Fonte, EN–JL 1030 |
| Matériau, Secteur : | Laiton, CW 614N et acier inoxydable |
| Matériau, Bague : | Laiton DZR, CW602N |
| Matériau, Plaque de recouvrement : | Fonte |
| Matériau, Joints toriques : | EPDM |
Conformité
SI 2016 N° 1105 (UK)

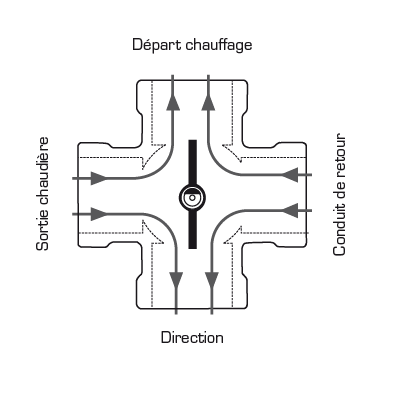

Caractéristiques de la vanne

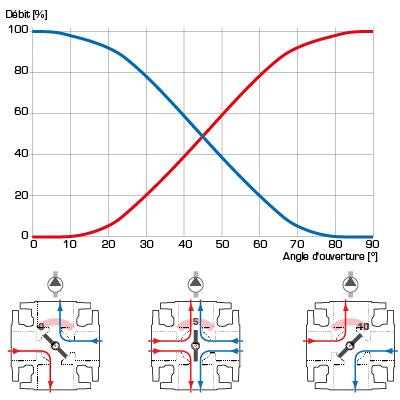

Dimensionnement
Accessoires et pièces détachées
Pièces détachées
| Réf. | Référence | Désignation | Note | Notice d'utilisation | |
 |
17000300 | ESBE Kit d'assemblage N° 1 (DN 20-65) | |
||
 |
17000400 | ESBE Kit d'assemblage N° 2 (DN 80-150) | |
||
 |
17003100 | V2A | ESBE V2A Intérieur complet | 4F DN32-40, 4G DN50 (F432-440, G451) | |
|
17003400 | V4 | ESBE V4 Intérieur complet | 4F DN80 (F480) | |
|
17003500 | V5 | ESBE V 5 Intérieur complet | 4F DN100-125 (F4100-4125) | |
 |
98080120 | ESBE Levier | Remplace la poignée Réf. 17007500 et le levier Réf. 98360010 | |
Kits d'adaptation
| Réf. | Référence | Désignation | Note | Notice d'utilisation | |
 |
16051300 | 900 | ESBE 900 Kit adaptateur Vannes ESBE séries MG, G, F, BIV, T, TM, H, HG. | Séries 90, CRA120, CRC120. Livré avec le servomoteur ou le contrôleur. | |
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | 4F |
|
| Instructions pour l'installation | 4F |
|
| Certificats | Déclaration de conformité, 4F (en) |
|
| Certificat | Déclaration de conformité UKCA, 4F (en) |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, 4F (en) |
|
| Certificat | EAC Certificat (RU), 4F |
|
| Certificado | UKRSEPRO Certificat (UA), 4F |
|
| Image | 4F, haute résolution |
|
| Image 2D | 4F |
|
| Plan 3D (fichier .stp) | 4F, DN32 |
|
| Plan 3D (fichier .stp) | 4F, DN40 |
|
| Plan 3D (fichier .stp) | 4F, DN50 |
|
| Plan 3D (fichier .stp) | 4F, DN65 |
|
| Plan 3D (fichier .stp) | 4F, DN80 |
|
| Plan 3D (fichier .stp) | 4F, DN100 |
|
| Plan 3D (fichier .stp) | 4F, DN125 |
|
| Plan 3D (fichier .stp) | 4F, DN150 |
|
