Miscelatore
4F
- Ottima regolazione per le migliori prestazioni di doppia miscelazione fino a 6 bar (PN6).
- Vasta gamma di dimensioni fino a DN100.
- Lunga durata ed elevata resistenza.
- Corrispondenza perfetta tra la valvola e gli attuatori ESBE.

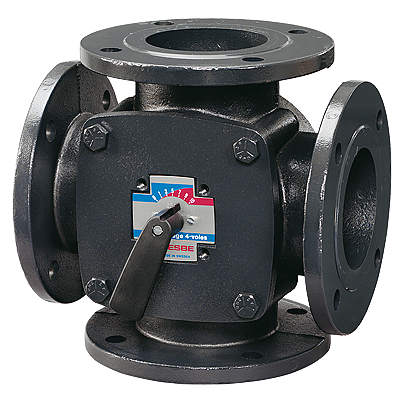

Le valvole della serie 4F sono valvole a 4 vie con attacco flangiato PN6, idonee per doppia miscelazione fino a 6 bar. Le valvole sono in ghisa a elevate prestazioni, adatte per l'uso in impianti di riscaldamento e raffreddamento. La serie 4F è disponibile in DN40-100 ed è dotata di una flangia PN6, adatta ai tubi con flangia PN6 di tutte le dimensioni. La valvola si combina perfettamente con gli attuatori e le centraline climatiche ESBE.
Gamma di prodotti
4F, Flangia

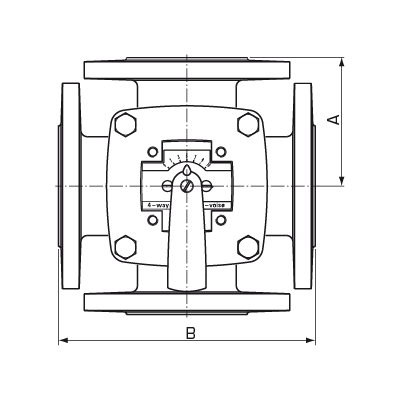

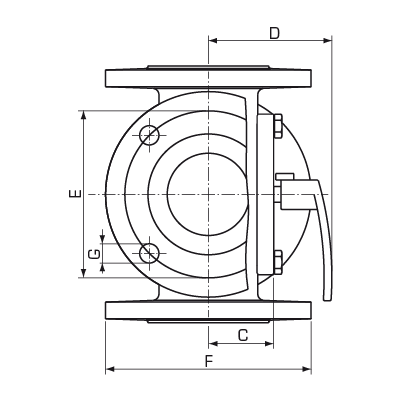

| Cod. | Riferimento | DN | Kvs | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Peso [kg] |
| 11101800 | 4F 40 | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | Ø15 (4x) | 8,2 |
| 11101900 | 4F 50 | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | Ø15 (4x) | 11,0 |
| 11102000 | 4F 65 | 65 | 90 | 100 | 200 | 50 | 92 | 130 | 160 | Ø15 (4x) | 12,2 |
| 11102100 | 4F 80 | 80 | 150 | 120 | 240 | 65 | 108 | 150 | 190 | Ø18 (4x) | 20,0 |
| 11102200 | 4F 100 | 100 | 225 | 132 | 265 | 81 | 124 | 170 | 210 | Ø18 (4x) | 25,0 |
Supporto per l'installazione

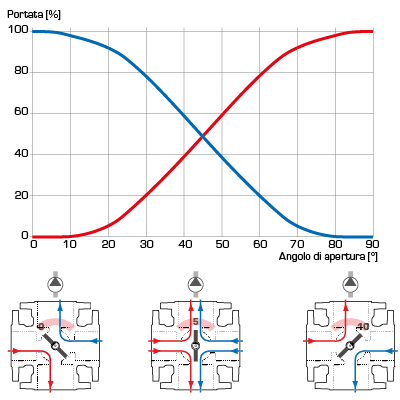

Funzionamento
Esempi di installazione
Documentazione
| Nome | Scarica |
| Istruzioni per l’installazione 4F |
|
Dati tecnici
Dati tecnici
| Classe di pressione: | PN6 |
| Trafilamento in % della portata: | Miscelazione: max. 1,5; Zona: max. 1,0 |
| Perdita di carico differenziale max: | DN 20-50, max.: 50 kPa; DN 65-150, max.: 30 kPa |
| Campo di regolazione Kv/Kv min: | 100 |
| Collegamenti: | Flangia, EN 1092-2 |
| Fluido, Acqua di riscaldamento: | a norma VDI2035 |
| Fluido, Miscele acqua / glicole: | max. 50 % |
| Fluido, Miscele acqua / etanolo: | max. 28 % |
| Temperatura del fluido, max.: | +110 °C |
| Temperatura del fluido, min.: | -10 °C |
| Materiale, Corpo valvola: | Ghisa, EN–JL 1030 |
| Materiale, Cursore: | Ottone, CW 614N e acciaio inox |
| Materiale, Bussola: | Ottone DZR, CW 602N |
| Materiale, Piastra di copertura: | Ghisa |
| Materiale, Guarnizioni O-R: | EPDM |
